描述
关键技术规格
| 参数 | 规格 |
|---|---|
| 测量类型 | 电压、电流、功率(kW/kVAR/kVA)、电能(kWh/kVARh)、功率因数、频率 |
| 额定电压 | 400V LN / 600V LL AC (直接接入或经PT) |
| 电压量程 | LN: 160-480V AC, LL: 277-830V AC |
| 电流输入 | 5A 标称 (6A 最大值)，经外部CT接入 |
| 频率 | 45-65 Hz，精度 ±0.1 Hz |
| 测量精度 (电压) | ±0.5% 读数 (LN), ±1.0% 读数 (LL) |
| 测量精度 (电流) | 0.25-6A: ±0.5% 读数 |
| 测量精度 (功率) | ±1.0% 读数 (PF=1) |
| 采样率 | 3840 采样/秒 (60Hz) / 3200 采样/秒 (50Hz) |
| 通讯协议 | EtherNet/IP (10/100Mbps), Modbus TCP/IP, Modbus RTU |
| 显示 | 内置 LCD 显示屏，4行×4位数字 |
| 报警输出 | 4路可配置虚拟报警 |
| 工作温度 | -25°C 至 +40°C |
| 存储温度 | -30°C 至 +70°C |
| 防护等级 | 正面 IP65 (NEMA 4X) |
| 外形尺寸 | 96×96×50 mm (面板开孔: 92×92 mm) |
| 安装方式 | 面板安装 |
| 认证 | UL, CE, cUL, RoHS |
| 原厂手册 | 1420-UM001_-zh-P |
产品深度介绍

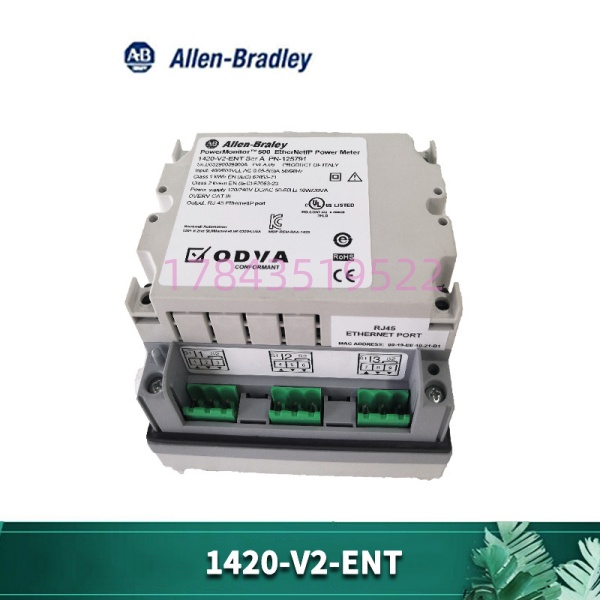

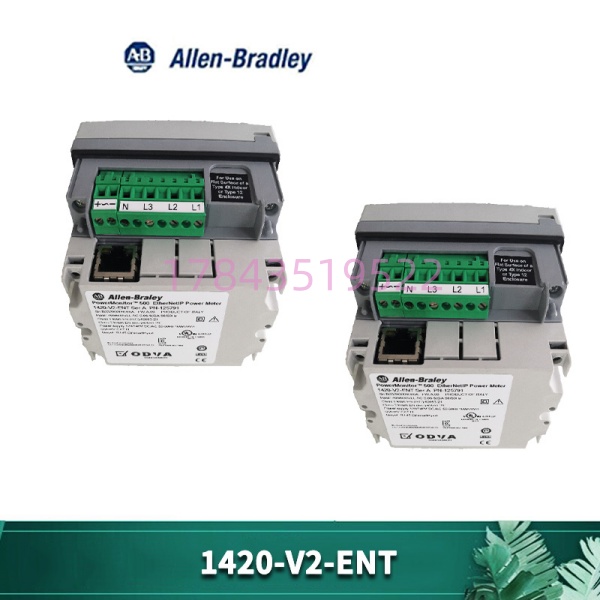

1420-V2-ENT 是罗克韦尔自动化 PowerMonitor 500 系列的核心型号，一台集电力测量、电能质量分析、数据通讯于一体的智能功率计。它的活就是把现场的电——电压、电流、功率、电能、功率因数这些参数——测出来，然后通过 EtherNet/IP 或 Modbus 丢给 PLC、SCADA 或能源管理系统。
这玩意儿跟普通电表最大的区别在哪？普通电表就是给你看个读数，这玩意儿能帮你分析问题。它有真有效值 (True RMS) 测量，波形畸变也不怕；有谐波分析能力（能到31次谐波）；还能记录最大/最小值、跑负荷曲线。装在配电柜里，哪条回路能耗异常、哪个设备功率因数太低导致被供电局罚款，一目了然。
几个实在的优点：一是通讯方便，自带 Ethernet 口，直接进车间网络，不用加网关；二是精度够用，电能精度达到 ANSI C12.1 Class 1.0 和 IEC 62053-21 Class 1 标准，符合电费计量要求；三是安装省事，面板开92×92的方孔，塞进去拧螺丝就行，正面 IP65 防水防尘，配电柜门一关啥也不怕。
有一点要注意：这模块不内置电流互感器 (CT)，得自己配外置 CT，选型时别漏了。
现场痛点
搞工厂能源管理的都清楚，现在电价一年比一年贵，供电局还搞”尖峰平谷”分时电价、力调电费（功率因数罚款）。很多厂里的配电柜只有指针式电流表、电压表，连个正经的计量都没有。你想做节能改造？想分析哪台设备是”电老虎”？没有数据，全靠猜。
更麻烦的是，有时候莫名其妙电费暴涨，查不出原因。可能是某台设备功率因数太低，也可能是三相不平衡，还可能是谐波污染导致变压器发热。没数据，电工和能源经理只能干瞪眼。
典型应用场景
- 工厂总进线电能计量
装在车间总配电柜进线侧，统计整个车间的用电量、最大需量、功率因数。配合 SCADA 系统，生成电费分摊报表，哪个车间用了多少电，清清楚楚。 - 大型设备能耗监测
空压机、冷水机组、大型风机、电炉——这些设备占了工厂大部分电费。每台装一个 1420-V2-ENT，实时监测运行功率和累计电能。发现某台空压机功率异常升高？大概率是滤芯堵了或泄漏了。 - 功率因数监测与无功补偿优化
供电局要求功率因数不低于 0.9，低了要罚款。这模块能实时显示功率因数，配合无功补偿控制器，判断电容柜投切是否正常。 - 电能质量分析
变频器多的工厂，谐波问题常见。1420-V2-ENT 能分析到 31 次谐波，帮你判断是不是需要加装滤波器。 - 数据中心 PUE 监测
机柜级或列头柜级的电能计量，配合环境温度传感器，计算 PUE（电能利用效率），判断空调系统是不是在”偷电”。
核心卖点与差异化
· EtherNet/IP 原生支持 – 直连 PLC 和 SCADA，无需协议网关，数据刷新快，与 Rockwell 生态无缝集成
· 计量级精度 – 电能精度达 Class 1.0 (ANSI C12.1 / IEC 62053-21)，可用于电费结算和能效对标
· 31次谐波分析 – 诊断变频器、UPS、整流设备引起的电能质量问题，提前预警设备隐患

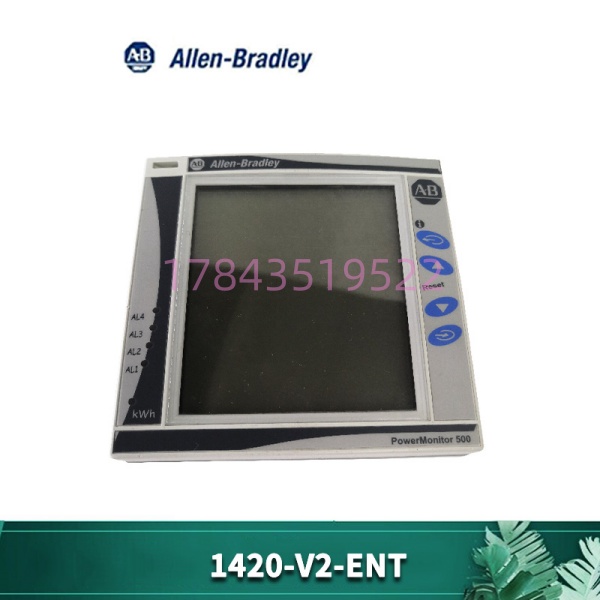

· 本地 LCD 显示 + 按键配置 – 可在配电柜上直接查看数据、修改参数，不依赖上位机
· 4路可配置报警 – 电压越限、电流越限、功率因数过低时可触发报警或继电器输出
· 正面 IP65 防护 – 配电柜门上安装，防尘防水，适应工业环境
· 一年质保 + 上机测试 – 出货前100%功能验证，提供测试报告
· 现货当天发 – 国内仓库常备库存，避免原厂4-6周货期
决策建议
- 首选原型号 – 1420-V2-ENT 目前仍在产，为 PowerMonitor 500 系列主力型号。优先采购同型号，零改动替换。
- 升级选型 – 如果现场需要将电能数据传给外部控制系统（如调节无功补偿装置），考虑 1420-V2A-ENT，多两路 0-20mA 模拟量输出。
- 关键注意事项 – 更换或新装时务必核对：
- CT 变比设置 (初级电流值)
- PT 变比 (如果电压经 PT 接入)
- 接线方式 (3相3线 / 3相4线)
- IP 地址配置 (EtherNet/IP 通讯用)
这几个参数任何一个设错，测量数据全是废的。
- 库存备货建议 – 如果工厂有 5 台以上 PowerMonitor 500，建议至少备 1 台现货。原厂订货周期通常 4-6 周，配电柜坏了等不起。
- 配套采购提醒 – 这模块不配 CT！不配 CT！不配 CT！采购时记得单独买电流互感器，选 5A 输出的型号（比如 BH-0.66 系列，按一次电流选型）。
