描述
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 通道数量 | 16 路直流数字输入 |
| 信号类型 | 漏型输入（Sinking/NPN 传感器适配） |
| 输入电压 | 标称 24 VDC，工作区间 10～30 VDC |
| 单通道输入电流 | 典型 8 mA @24 VDC |
| 信号响应延时 | 导通 / 断开均最大 8 ms（硬件滤波抗抖动） |
| 背板耗电 | 85 mA（5 VDC 背板） |
| 安装规格 | SLC500 标准机架，占用单个槽位 |
| 端子结构 | 可拆卸接线端子排 |
| 隔离方式 | 光电隔离 |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 防护等级 | IP20，控制柜内安装 |
| 认证标准 | UL、cULus、CE、IEC 61131‑2 |
产品深度介绍

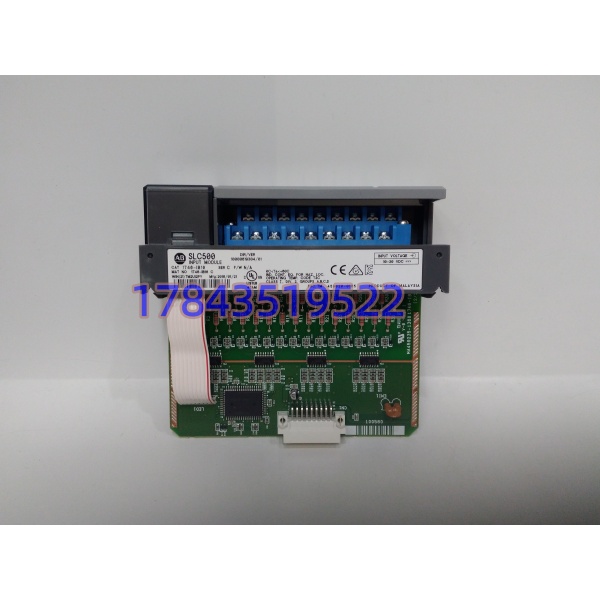

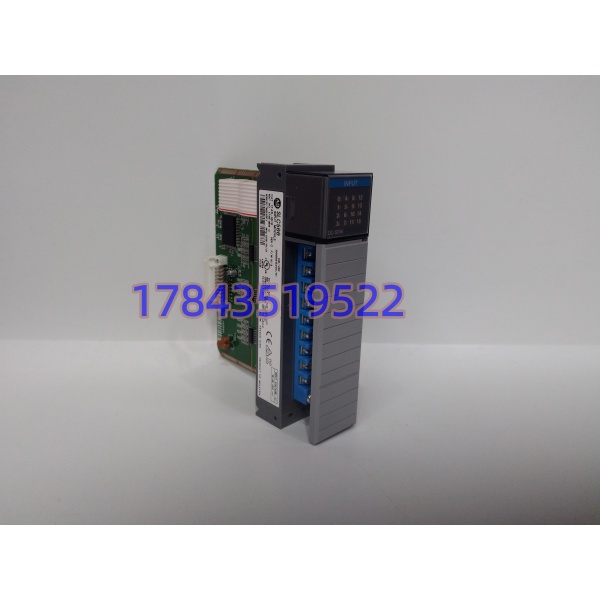

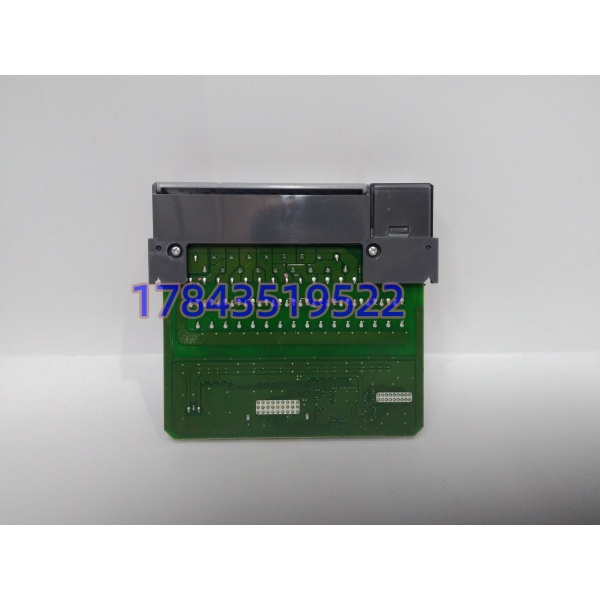

1746‑IB16 是 SLC500 平台通用型数字量输入模块，用于将现场限位开关、接近开关、急停按钮、继电器辅助触点等设备状态转换成 PLC 可识别信号。模块自带硬件滤波，能够抑制触点抖动与现场瞬时电磁干扰。
该模块仅支持漏型接线，适配 NPN 输出传感器。每通道配备独立状态指示灯，方便现场快速排查信号故障。大量中小型生产线、水处理、输送设备仍在沿用 SLC500 硬件，一旦 I/O 模块故障，整条设备无法正常启停。原厂停产之后，备件储备直接决定抢修时长。
应用场景与行业案例
大量存量设备运维会遇到一个现实难题：整机运行多年，I/O 模块随机损坏。新项目普遍升级为 Micro800、ControlLogix，但老设备不想整体改造停机，只能寻找兼容存量 I/O 备件。
典型应用场景：
- 机械制造行业 – 机床、输送线控制 采集限位、原点、料位传感器信号，完成自动循环逻辑控制。
- 污水处理行业 – 泵站、曝气系统 PLC 液位开关、阀门反馈、设备运行状态信号采集。
- 物流分拣行业 – 皮带输送、码垛辅线 物料检测光电开关、堵料报警信号接入。
- 小型热电、水厂自控系统 泵阀状态、就地操作按钮信号采集。
案例：南方建材输送生产线抢修 一条石灰石皮带输送线 SLC500 控制柜内 1746‑IB16 模块通道损坏，多个光电信号无法上传，自动模式直接失效，只能人工就地操作。 设备不能长时间维持手动运行，联系代理商确认原厂停产无货。现货备件送达后，核对模块硬件版本，完成端子接线核对后上机。2 小时恢复全自动生产。 项目结束后，企业采购多块同型号 I/O 模块作为常备备件，避免再次遭遇备件断供。
质量透明化检测流程
- 入库验收检测 登记模块序列号；外壳无破损、PCB 无腐蚀、无私自维修焊接痕迹；端子卡扣完好。
- 上机功能测试 搭建 SLC500 仿真机架通电老化 24 小时；逐通道施加 24V 信号，核对通道指示灯与程序信号状态；可提供现场测试照片。
- 电气参数测试 Fluke 仪表校验输入回路；500V 绝缘测试，绝缘阻值大于 10 MΩ。
- 硬件版本备案 记录模块系列版本（Ser C/Ser B 等），方便客户核对系统兼容性。
- 最终质检封装 粘贴 QC 合格标签；独立防静电袋封装，外加缓冲包装，防止运输震动造成端子松动。
