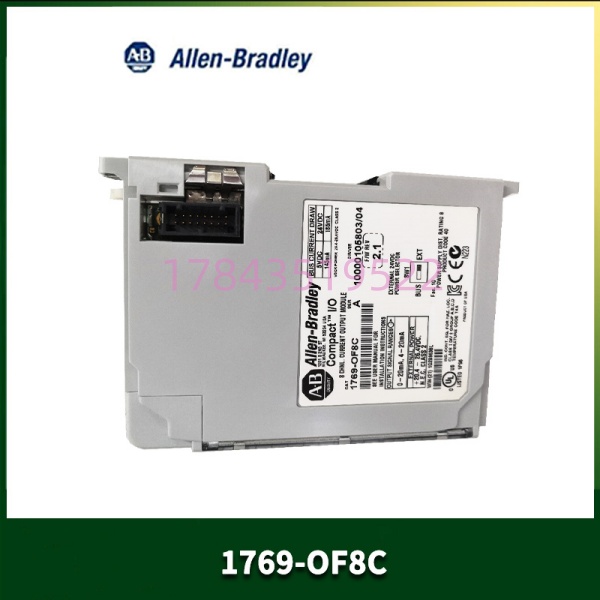

Allen-Bradley 1769-OF8C | CompactLogix 8点模拟量输出模块

描述

关键技术规格

产品深度介绍

1769-OF8C 是罗克韦尔自动化 CompactLogix 系列下的8通道模拟量电流输出模块，属于 Compact I/O 产品线。它的活就是将控制器里的数字值——比如PID运算结果、速度给定信号——转换成标准的 4-20mA 或 0-20mA 模拟信号，去驱动现场的变频器、调节阀、记录仪这类执行机构。

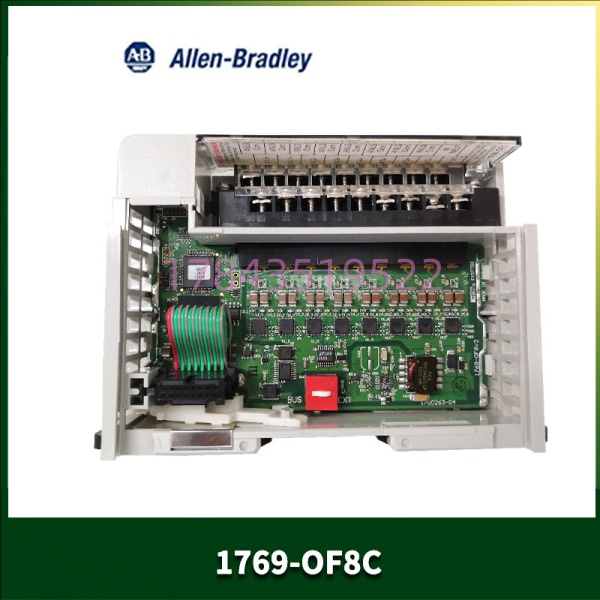

这模块有几个实在的优点。一是通道密度高，8个通道占35mm宽度，一个机架上能塞进不少点。二是16位分辨率，输出精度够用，绝大多数过程控制场景没问题。三是软件配置——量程、信号类型这些全在 Studio 5000 里设，不用动跳线帽，省了拆模块的麻烦。不过有一点要注意：板上有个内外电源选择开关，换模块时得拨对位置，不然输出不工作。

现场痛点

搞过程控制的都懂，模拟量输出卡出问题，比开关量卡麻烦得多。开关量坏了最多某个阀门不动作，模拟量坏了——变频器收到的信号飘了，电机转速乱跳；调节阀开度不对，罐子里的液位要么溢出来要么抽干。最怕的是输出卡某个通道漂移，你不盯着趋势图根本发现不了，等发现时工艺参数早偏了。

去年华北一个水处理项目就出过这事。用的1769-OF8C控制加药泵的变频器，4-20mA信号驱动。第5通道的电流值比设定高了0.8mA，加药量多了15%，三天干掉了半个月的药剂预算。排查了两天才发现是输出卡通道故障。

典型应用场景

1. 水处理行业 – 加药系统控制
   用4-20mA信号调节计量泵的加药量（絮凝剂、消毒剂）。这类场景对输出精度要求高——药加多了成本扛不住，加少了水质不达标。
2. 暖通空调 – 变频风机/水泵调速
   输出0-20mA给变频器，调节电机转速。办公楼、厂房的风机系统，半夜负荷低时自动降速，能省不少电费。
3. 冶金行业 – 比例阀控制
   控制液压系统的比例阀开度，调节流量或压力。环境恶劣，模块得扛得住粉尘和温度变化。
4. 包装机械 – 加热温度控制
   驱动固态继电器(SSR)或可控硅调功器，控制加热管的输出功率。注塑机、热封机都用得上。
5. 石油化工 – 调节阀定位
   4-20mA信号送给电气阀门定位器，控制调节阀的开度。这类场合对信号稳定性和抗干扰要求最高。

核心卖点与差异化

· 8通道高密度设计 – 35mm宽度塞进8个模拟输出，机架空间利用率高

· 软件全配置 – 量程、信号类型通过Studio 5000设置，无需硬件跳线，减少拆装错误

· 16位分辨率 – 输出精度和稳定性优于老款模块，过程控制更平滑

· 内外电源可选 – 内置开关支持选择由内部总线供电或外部24V供电，灵活适配不同负载

· 一年质保 + 上机测试 – 出货前100%功能测试，提供测试视频/报告

· 现货当天发 – 国内仓库常备库存，顺丰直发，避免原厂4-6周货期

决策建议

1. 首选原型号 – 1769-目前仍为产品成熟期(Active Mature)，罗克韦尔未宣布停产。优先采购同型号，零改动替换。
2. 关键注意事项 – 更换1769-时务必核对两点：
   • 内外电源选择开关位置 (板上物理开关)
   • Studio 5000中的电子钥匙(Electronic Keying)设置
     这两个细节最容易忽略，也最容易导致更换后不工作。
3. 库存备货建议 – 如果现场用了3块以上1769-，建议至少备1块现货。原厂订货周期通常4-6周，等不起。
4. 长期升级规划 – 如果系统计划整体升级到CompactLogix 5380/5480系列，建议直接考虑5069平台。但需要换机架、重新布线、程序移植——成本高，不推荐单模块升级。
