描述
关键技术规格
| 参数项 | 规格 |
|---|---|
| 输出通道 | 8 路独立隔离，源型 (PNP) 晶体管输出 |
| 信号电压 | 18 ~ 32 V DC (典型 24V DC) |
| 负载能力 | 0.5 A / 通道，最大 4 A / 模块 |
| 电气隔离 | 通道 – 背板：强化绝缘 (Reinforced Insulation) |
| 响应时间 | ≤ 100 μs (通 / 断) |
| 通信协议 | EtherNet/IP + CIP Safety 安全协议 |
| 适配控制器 | GuardLogix 5580 / Compact GuardLogix |
| 工作温度 | -20°C ~ +60°C |
| 安装方式 | DIN 导轨安装 |
| 模块尺寸 | 166 × 42 × 118 mm |
| 重量 | 约 290 g |
| 认证 | TÜV SIL 3, CE, UL, IEC 61508 |

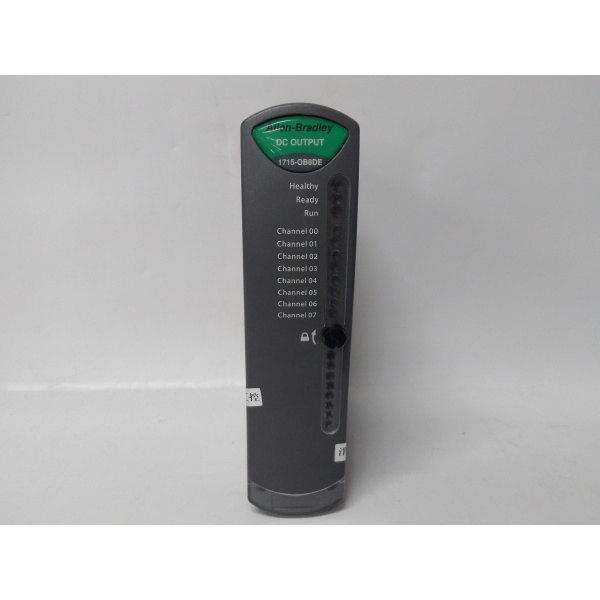

罗克韦尔1715-OB8DE
产品深度介绍
1715-OB8DE 是罗克韦尔 1715 系列 高可靠冗余安全 I/O 系统的核心输出模块，专为功能安全 (Functional Safety) 场景设计。
- 安全架构：每通道独立电气隔离，内置过流、短路、开路检测，支持故障安全 (Fail-Safe) 输出模式。
- 冗余能力：支持双模块冗余 (Redundancy)，单模块故障不影响输出，系统持续运行。
- 诊断特性：通道级 LED 状态指示 + 上传诊断信息，便于快速定位故障。
- 系统集成：通过 EtherNet/IP 接入安全 PLC，直接映射安全标签，无需额外安全网关。
- 应用定位：替代传统安全继电器，将安全逻辑集成于 PLC 系统，提升可靠性、简化布线与维护。

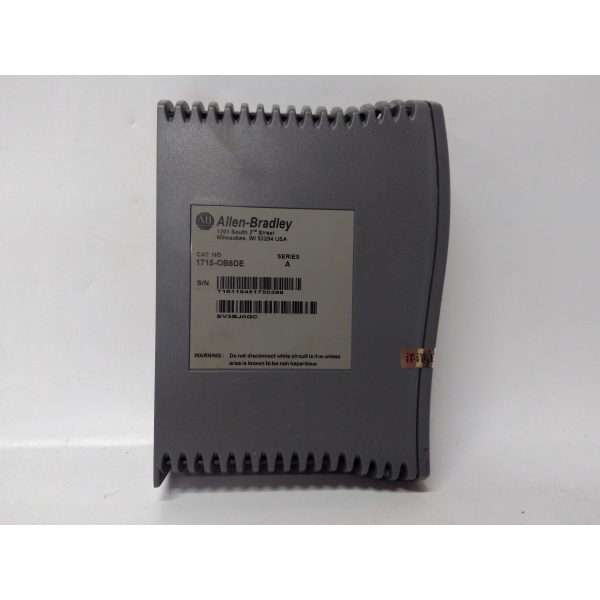

罗克韦尔1715-OB8DE
应用场景与行业案例
典型安全控制场景：
- 机械安全驱动安全继电器、安全接触器，控制急停、安全门、安全光栅、双手启动等回路。
- 机器人与自动化单元输出安全使能、安全停止、安全限速信号，符合 ISO 13849-1 标准。
- 输送与 AGV 系统安全区域互锁、紧急切断驱动、防撞保护信号输出。
- 过程工业安全化工 / 油气 ESD 紧急停车、电厂辅机安全联锁、管道切断阀控制。
案例：汽车焊装线安全升级某车企焊装线原采用多台安全继电器组成硬接线逻辑，故障排查困难、扩展不便。改用 GuardLogix + 1715-OB8DE 后：
- 安全逻辑程序化，修改灵活；
- 1715-OB8DE 直接驱动现场安全阀、接触器；
- 实时诊断上传至 HMI，故障点秒级定位；
- 满足 SIL 2 / PLd 等级，通过 TÜV 认证。系统稳定运行 2 年，安全事故率降为 0，维护效率提升 60%。

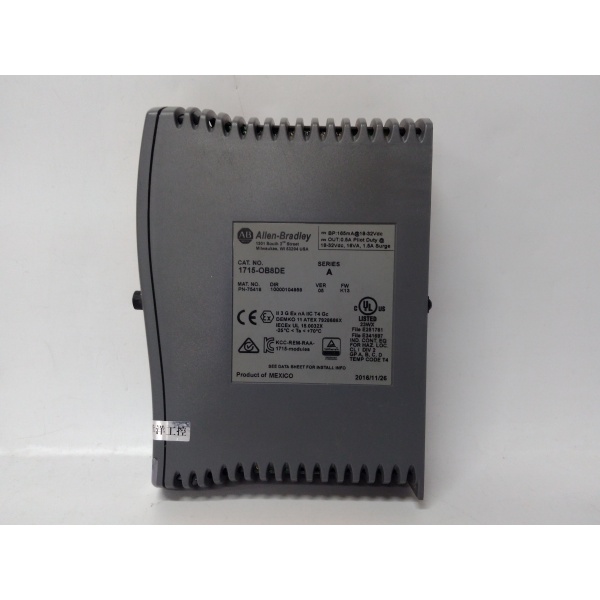

罗克韦尔1715-OB8DE
