Allen-Bradley 1756-RM-A | ControlLogix增强型冗余模块

描述

关键技术规格

产品深度介绍

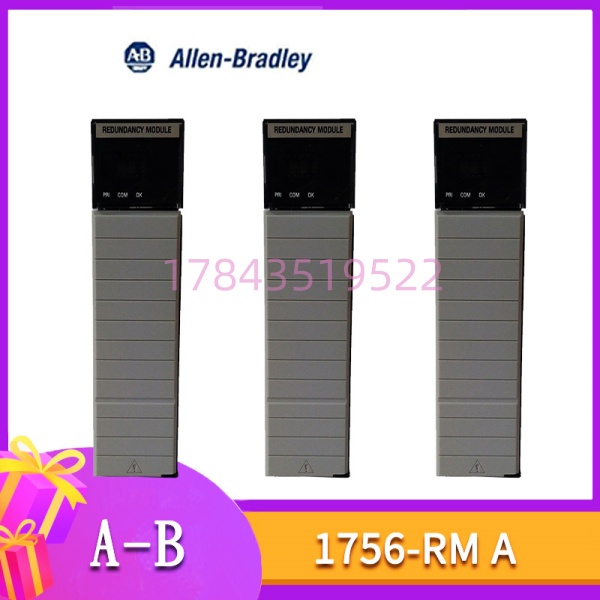

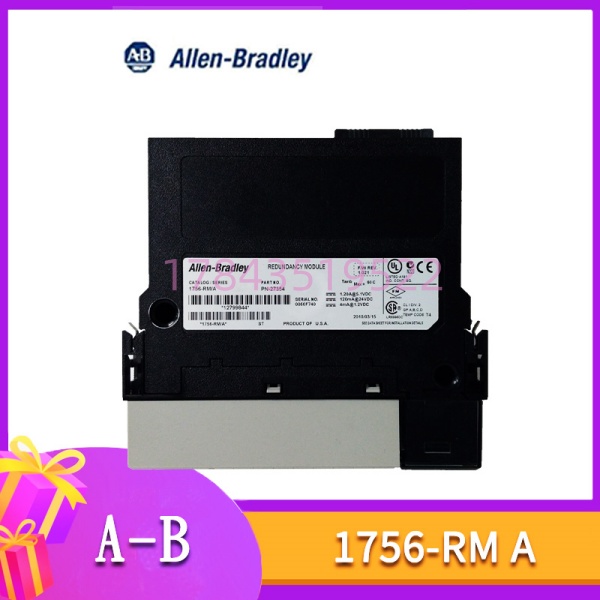

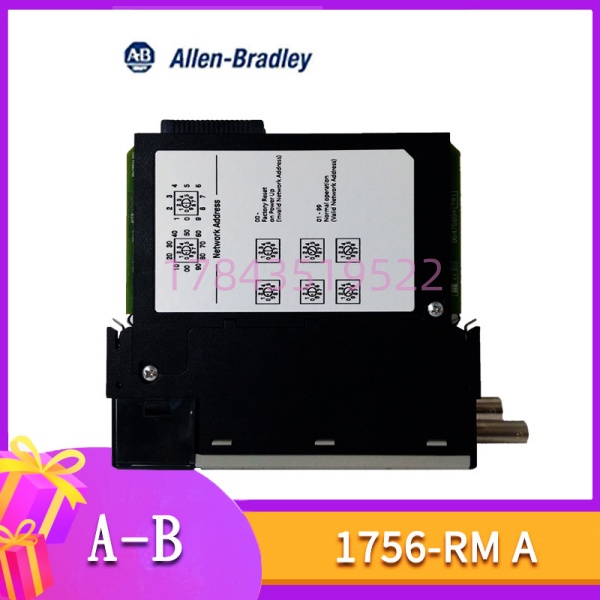

Allen-Bradley 1756-RM-A 是罗克韦尔自动化ControlLogix平台的增强型冗余模块A系列，专为高可用性控制系统设计。该模块通过LC光纤接口连接两个完全相同的控制器机架，实现实时数据同步和无缝故障切换，确保关键工业过程的连续运行。

作为冗余系统的核心组件，1756-RM-A管理主备控制器之间的所有通信，包括程序执行状态、I/O数据、强制值和在线编辑的实时同步。当主控制器发生故障时，系统可在20ms内自动切换至备用控制器，生产过程不受影响。该模块支持ControlNet和EtherNet/IP网络，适用于从制造业到能源行业的各种关键应用。

应用场景

前年冬天，东北某化工厂的DCS系统遭遇雷击，主控制器电源模块烧毁。幸好他们一年前上了冗余系统，1756-RM-A在10ms内完成了切换，反应釜温度控制没有中断。仪表主任老周事后后怕：”要是没这冗余模块，反应釜超温爆炸，损失得上亿，还得坐牢。”

这次事件让厂里彻底信服了冗余的价值，把剩下的3套单控制器系统全部改造成了双机热备。

典型应用场景:

1. 石油化工 – 连续生产过程控制 用于常减压、催化裂化装置的DCS系统。任何非计划停机都可能导致催化剂报废或安全事故，冗余系统确保24×365连续运行。
2. 电力行业 – 发电厂辅机控制 汽轮机润滑油系统、锅炉给水泵控制。单点故障可能导致机组非停，冗余架构满足电网对可靠性的严苛要求。
3. 冶金行业 – 高炉自动化 高炉鼓风机、冷却系统控制。突然停机可能导致炉缸冻结，修复成本数千万。冗余系统提供真正的故障容错能力。
4. 水处理 – 污水厂关键工艺 曝气池溶解氧控制、污泥脱水系统。环保法规要求连续达标排放，冗余确保不因控制系统故障导致超标排放。
5. 制药行业 – 批次反应控制 生物发酵罐温度、pH值控制。批次失败意味着整批原料报废，冗余系统保护高价值批次生产。

核心卖点与差异化

• 20ms无缝切换：主备控制器故障切换时间小于20ms，确保连续生产过程不中断
• 100Mbps高速同步：A系列模块配对时提供100Mbps同步带宽，满足大数据量实时同步需求
• 即插即用配置：Studio 5000软件中勾选冗余选项即可，无需复杂编程，降低工程实施难度
• 双光纤冗余端口：支持冗余光纤连接，单根光缆故障不中断同步，消除单点故障风险
• 系列兼容性：1756-RM-A可与1756-RM-B共存于冗余对，但建议同系列配对以获得最佳性能

技术避坑指南

系列混用导致降速: 这是最常见的坑。1756-RM-A和1756-RM-B虽然可以配对，但同步速度可能无法达到100Mbps。我见过一个项目，A配B用了半年，后来查日志发现实际速度只有50Mbps，大数据量同步时偶尔丢包。避坑: 冗余对务必使用同系列模块，要么A配A，要么B配B。

RM2与RM-A物理不兼容: 有人以为RM2是RM-A的升级版，买了一块RM2想替换故障的RM-A。结果到货发现RM2是RJ45接口，RM-A是LC光纤口，根本插不进去。避坑: 记住RM2绝对不能与RM-A/B混用，这是两套完全不同的硬件。

光缆长度超限: 1756-RMCx光缆有长度限制，最长100米。有个项目两个机房相距150米，用了普通光纤延长，结果同步不稳定，经常掉线。避坑: 严格遵守100米限制，超距离需加光纤中继或改用其他方案。

固件版本不匹配: 冗余对的两块RM模块固件必须完全一致，差一个小版本都可能导致同步失败。避坑: 更换故障模块时，先记录好原模块固件版本，新模块到货后升级/降级至相同版本再安装。

机架槽位配置错误: 冗余要求两个机架的模块配置必须镜像一致，包括槽位位置。有人把通信模块插在槽位3，备用机架插在槽位4，结果冗余无法建立。避坑: 使用冗余配置检查清单，逐一核对两个机架的模块型号和槽位。

光纤接头污染: LC光纤接头沾上灰尘会导致同步中断。有个化工厂环境恶劣，半年内RM-A的COM灯频繁闪烁，最后发现是光纤头积灰。避坑: 定期检查光纤接头清洁度，必要时用无水酒精擦拭。
