描述
关键技术规格
表格
| 参数项 | 技术数据 |
|---|---|
| 型号 | 1336‑QOUT‑SP23A |
| 额定电压 | 575V AC（三相） |
| 功率范围 | 400‑800HP（约 300‑600kW） |
| 核心器件 | Infineon FZ1200R16KF4 IGBT |
| 过载能力 | 150% 持续 60 秒 |
| 开关频率 | 0.5‑4kHz（可调） |
| 工作温度 | 0℃~+40℃（运行）/‑25℃~+70℃（存储） |
| 保护功能 | 过流、过压、过热、短路保护 |
| 适配机型 | 1336 FORCE、1336 IMPACT、1336 PLUS II |
| 安装方式 | 变频器内部底板安装 |
| 重量 | 约 4.5kg |
产品深度介绍

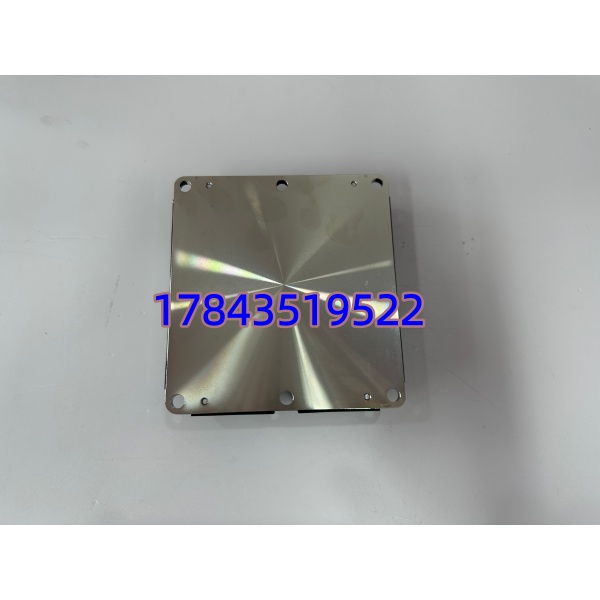

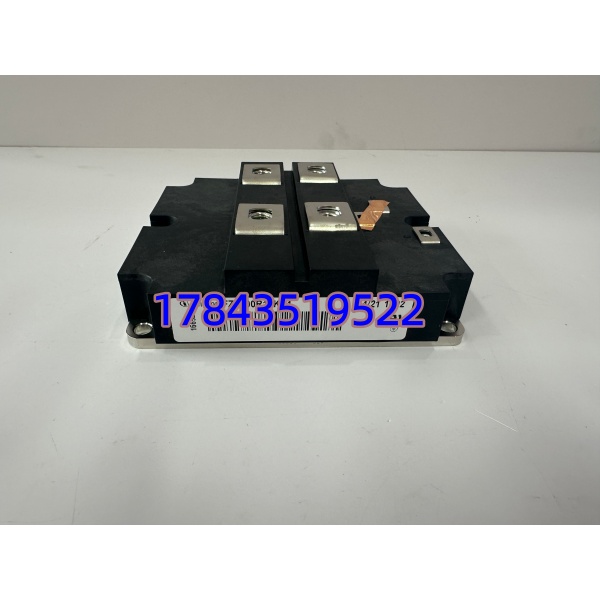

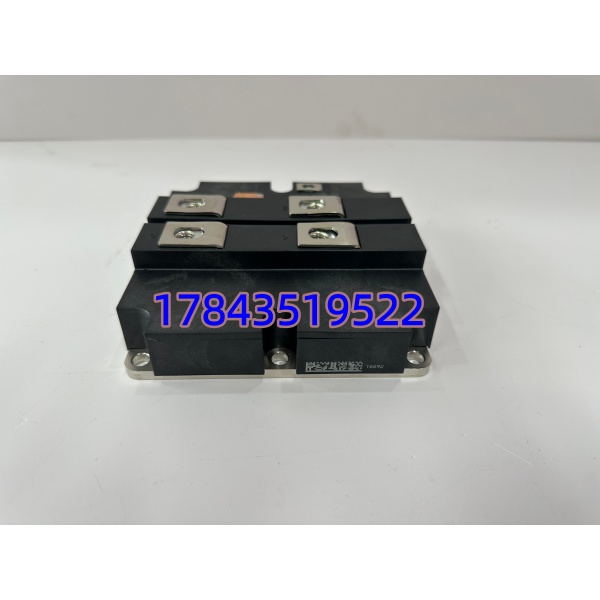

Allen‑Bradley 1336‑QOUT‑SP23A 是罗克韦尔 1336 系列大功率变频器的核心 IGBT 输出功率组件，负责将直流母线电压逆变为可控交流输出，是驱动大功率电机的关键部件。模块采用英飞凌大功率 IGBT 芯片，低导通损耗，散热设计完善，适配 575V AC、400‑800HP 重载工况。
作为 1336 系列变频器的原装备件，它可直接替换故障逆变单元，即插即用，无需额外调试。集成完善保护电路，实时监测电流、电压与温度，避免负载异常损坏模块，保障变频器长期稳定运行。
应用场景与行业案例
工程痛点描述
矿山、冶金、水泥行业的大功率破碎机、球磨机、风机等设备，常因重载冲击、电压波动导致变频器 IGBT 模块烧毁。这类设备单台功率超 500kW，停机每小时损失可达数万元；且原厂备件货期长，严重影响复产进度。
典型应用场景
- 矿山 / 建材 – 破碎机 / 球磨机驱动用于大型矿山颚式破碎机、水泥厂球磨机的变频驱动，承受频繁重载启动与冲击，模块 150% 过载能力可应对峰值负载。
- 冶金行业 – 高温风机 / 循环泵适配钢厂烧结机高温风机、高炉循环水泵，环境温度高、粉尘大，模块宽温与加固设计保障长期可靠运行。
- 水处理 – 大型污水鼓风机用于市政 / 工业污水处理厂大功率鼓风机，24 小时连续运行，模块低损耗特性可降低能耗与维护成本。
- 能源行业 – 电站引风机 / 给水泵适配火电厂引风机、给水泵变频驱动，电压波动大、稳定性要求高，模块完善保护功能可抵御电网异常。
真实案例
去年 12 月，华南某大型水泥厂 5000 吨生产线的 1336 IMPACT 变频器突发故障，IGBT 模块烧毁，导致生料磨停机。原厂反馈货期 6 周，停机每天损失超 15 万元。
客户紧急联系我们，确认有全新原装现货，当天完成入库检测、功能测试与参数核对，24 小时内送达现场。维修工程师直接替换模块，4 小时完成调试，生产线恢复运行，避免超 90 万元损失。后续该企业采购 2 块同型号模块作为应急储备，消除停机隐患。
