描述
产品详情

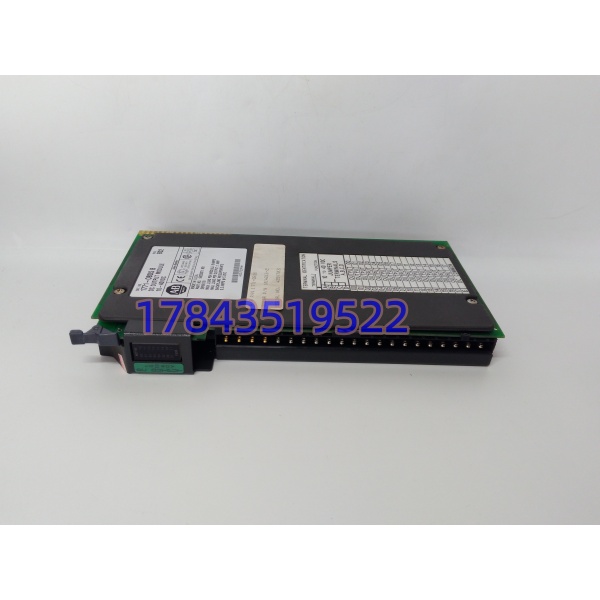

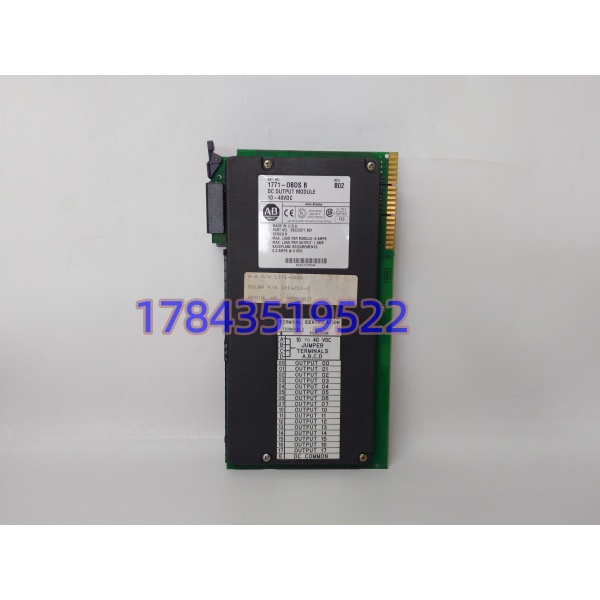

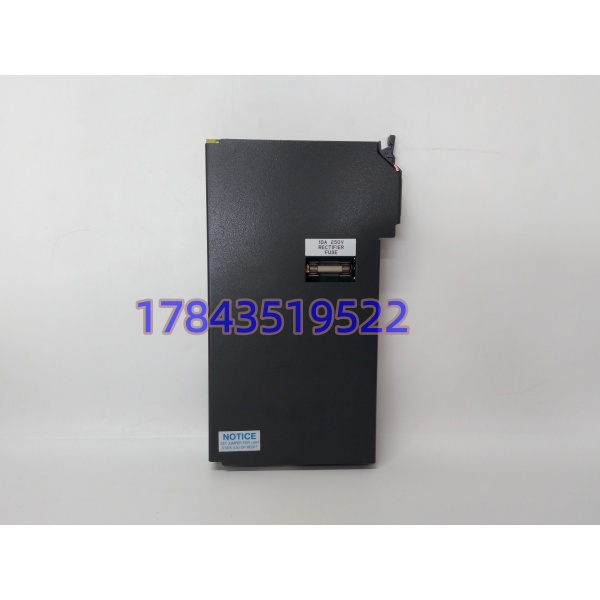

・型号：1771-OBDS
・品牌：Allen‑Bradley（罗克韦尔自动化）
・系列：1771 I/O 机架（PLC-5 控制系统）
规格参数
- 输出通道数量：16 路直流输出
- 额定工作电压：10 ~ 40 VDC
- 输出保护特性：独立通道限流，短路后锁存断开，故障消除后可自动恢复
- 单通道最小负载电流：2.5 mA
- 关断状态漏电流：≤0.5 mA / 通道
- 信号响应延时：通断最大 1 ms
- 背板耗电：300 mA @ 5VDC
- 整机功耗：2 W ~ 14 W
- 配套接线摇臂：1771-WH
- 工作环境温度：0 ℃ ~ +60 ℃
- 存储温度：-40 ℃ ~ +85 ℃
- 绝缘耐压：I/O 侧与背板间 1000 VAC，持续 60 秒
- 兼容机架：1771-A1B、A2B、A3B1、A4B 系列 I/O 机箱；严格来说，不支持老旧 1771-A4 机架
产品介绍
（随机切入策略：D 核心数据驱动） 根据罗克韦尔原版安装手册（1771-TD197）记录，1771-OBDS 区别于普通 1771-OBD，核心优势在于硬件集成逐通道限流与短路锁存机制。现场回路发生线缆短路时，模块不会直接烧毁板卡或机架背板，大幅降低连锁故障风险，早年大量部署在对设备防护等级要求高的流程产线。 原厂早已停止量产，不再开放新品订单。存量工厂有两种运维路径可选：持续储备同型号备件维持现有 PLC-5 架构，或是规划整体迁移至 ControlLogix 平台。短期来看，采购合规二手备件、建立安全库存，能够拉长控制系统服役周期，规避一次性大规模改造带来的停机窗口与资本支出。模块不存在软件版本限制，同型号不同硬件版本可直接互换。
应用场景与库存策略
输出模块一旦通道损坏，对应的电磁阀、驱动回路直接失去控制；多块输出模块集中故障，足以造成整条生产线停运。不少运维团队习惯于坏件出现后再寻源，忽略该型号停产之后货源持续收紧，采购周期经常拉长至数月。
- 化工流程装置：PLC-5 控制的泵阀直流驱动回路，建议每一套核心 I/O 机架备 1 块冷备件，应对突发通道损坏。
- 火力电厂辅控系统：现场粉尘、振动环境加剧电子元件老化，优先评估供应商寄售库存，减少自有资金占用。
- 老旧汽车装配生产线：多条产线共用备件池，可统一汇总台账，集中锁定现货资源。
- 水处理大型泵站：偏远站点物流时效不稳定，纳入三年备件规划，分批完成寻源采购。
真实案例：某化工园区循环水装置采用 PLC-5 搭配 1771-OBDS 驱动进水阀门，未预留备用模块。一次现场线缆破损造成输出通道持续短路，模块通道锁存失效，进水阀无法受控。全网寻货耗时 7 周才找到可用备件，期间只能依靠人工就地操作阀门调节水位。事后运维部门更新备件清单，对所有限流型 I/O 模块设置最低缓冲库存。
