描述
关键技术规格
参数规格
产品类型ControlLogix冗余增强模块
通道数2(光纤)
输入信号光纤
输出信号光纤
配套光纤电缆1756-RMC1、1756-RMC3、1756-PMC10
背板电流(5.1V DC)1.16 A
背板电流(24V DC)3.4 mA
功耗约10W
工作温度0°C至60°C(32°F至140°F)
存储温度-40°C至85°C
安装方式ControlLogix机架(专用槽位)
显示4字符字母/数字LED
认证UL、cUL、CE、ATEX、KC、船级社、CCC
原厂手册1756-UM535(冗余系统用户手册)
选型指南1756-SG001
产品深度介绍

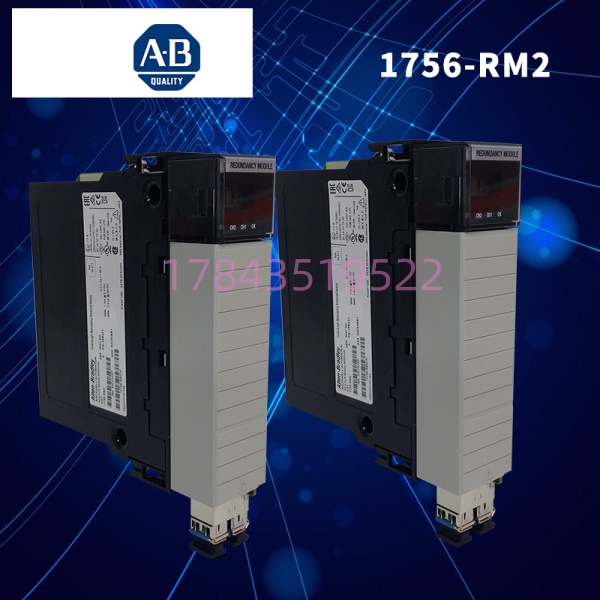

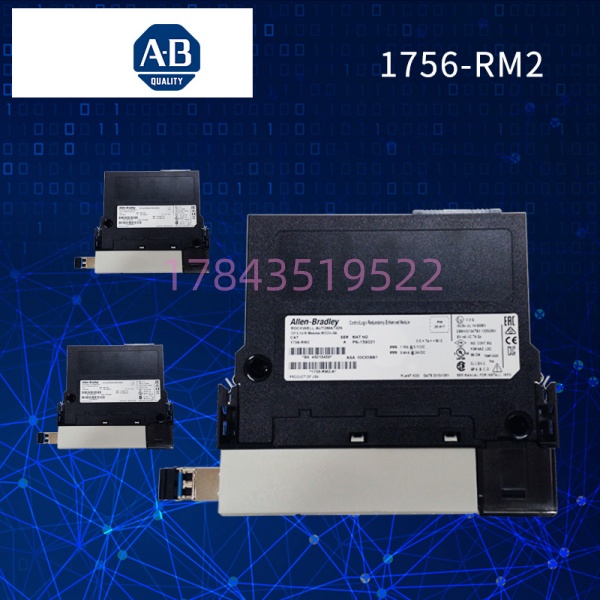

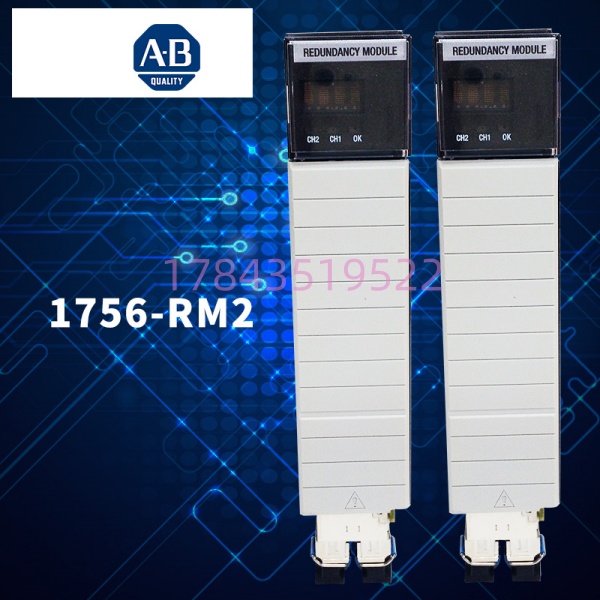

1756-RM2是罗克韦尔自动化ControlLogix系统的冗余增强模块，属于冗余控制系统的核心组件。它的活儿就是在两个ControlLogix机架之间建立高速光纤同步链路——一个做主控制器，一个做备用。主控制器正常运行时，备用控制器同步接收所有程序和数据；主控制器一旦故障或离线，备用控制器在20ms内自动接管，过程控制不中断，操作站甚至感觉不到切换。
这模块跟老款1756-RM有什么区别？RM2是增强版，支持更高版本的固件和控制器，从标准冗余系统升级到增强冗余系统时必须用它。1756-RM/A和/B可以直接替换成1756-RM2/A，替换过程不会触发切换，可以在线操作。
一个冗余系统需要两块1756-RM2——主副机架各一块，中间用光纤电缆连接（单通道或双通道可选）。双通道冗余连接更进一步：两根光纤走不同路径，一根断了另一根还能工作。整个系统搭配ControlLogix 5570系列控制器，支持EtherNet/IP和ControlNet网络架构，配置在RSLogix 5000软件里完成。
有几个点得提醒一下。第一，这模块必须插在机架里靠左的专用槽位（通常挨着控制器），不是随便哪个槽都能用。第二，固件版本要和控制器匹配，查最新的Redundancy Bundle版本说明。第三，升级到增强冗余系统后，原来的1756-EWEB模块的网页功能和SNTP客户端功能就没了，得提前规划。
应用场景
现场痛点
搞过程控制的都懂，什么叫”非计划停机”。
石化、电厂、冶金这些连续生产行业，控制器故障导致的停车，损失是按分钟算的。一套常减压装置停了，一小时几十万；一条玻璃生产线凝固了，复产要好几天。很多工厂明知需要冗余，但一看价格就犹豫——两块CPU、两个机架、两套I/O，成本翻倍。结果呢？出一次事故，够买十套冗余的钱都搭进去了。
还有个隐蔽的痛点：单系统的时候，你想升级固件或者换模块，得停机。生产线一停，车间主任、生产厂长、运营老总全来找你。有了冗余系统，副机架先升级、切换、再升级主机架，全程不停产。
典型应用场景
石油化工-DCS关键回路控制
催化裂化装置的反应温度控制、精馏塔的压力调节——这些回路一停，整条线得切手动。操作员盯着屏幕手忙脚乱，稍有不慎就出安全事故。1756-RM2的主备无扰切换，保证控制器故障时工艺参数不波动。
电力行业-发电机励磁控制/辅机系统
电厂的汽轮机数字电液调节系统(DEH)、锅炉安全监控系统(FSSS)，这些都是”单点故障即停机”的关键系统。冗余配置是标配，不是可选项。
冶金行业-高炉卷扬/连铸机控制
高炉上料卷扬系统——主卷扬控制器一旦故障，料车上到一半卡住，那就是重大事故。冗余是硬性要求，很多冶金项目的招标文件直接写明了。
水处理-城市供水SCADA系统
自来水厂的送水泵房控制器，要是半夜坏了，整个城区水压掉下来。第二天市长热线被打爆。水务项目的冗余配置这两年越来越普遍。
轨道交通-环控/屏蔽门控制系统
地铁站的环控系统控制隧道风机、排烟风机——火灾模式下，风机必须可靠启动。冗余控制器是消防验收的硬指标。
核心卖点与差异化
·20ms无扰切换-主控制器故障时备用自动接管，过程控制不中断，操作站无感知
·光纤双通道冗余-两个独立光纤通道，可走不同路径，一根光纤断了不影响冗余功能
·热插拔支持-模块可在系统运行时更换，无需停机
·向后兼容替换-可直接替换老款1756-RM/A和/B模块，替换过程不触发切换
·灵活同步配置-支持”始终同步”、”按需同步”、”不同步”三种模式，适应不同场景
·广泛认证-UL、CE、ATEX、船级社、CCC，满足石化、电力、轨道交通等行业要求
