描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 输入通道数 | 8路差分输入 |
| 信号类型 | 热电偶 / 毫伏 |
| 热电偶类型 | J, K, T, E, N, S, R, B, C |
| 毫伏量程 | ±100 mV |
| 分辨率 | 16位 (热电偶) / 15位+符号 |
| 冷端补偿 | 每通道独立冷端补偿 (CJC) |
| 通讯方式 | FLEX总线 (通过1794-ACN等适配器) |
| 工作温度 | 0°C ~ 60°C |
| 端子块型号 | 1794-TB3 (可拆卸, 另购) |
| 通道隔离 | 非隔离 (隔离版本为1794-IT8I) |
| 状态指示 | 每通道独立LED |
| 典型功耗 | 约 1.2W (需以原厂手册为准) |
产品深度介绍

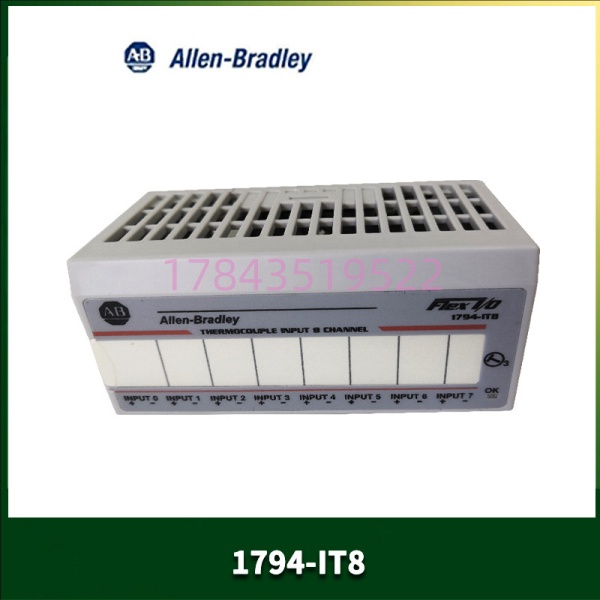

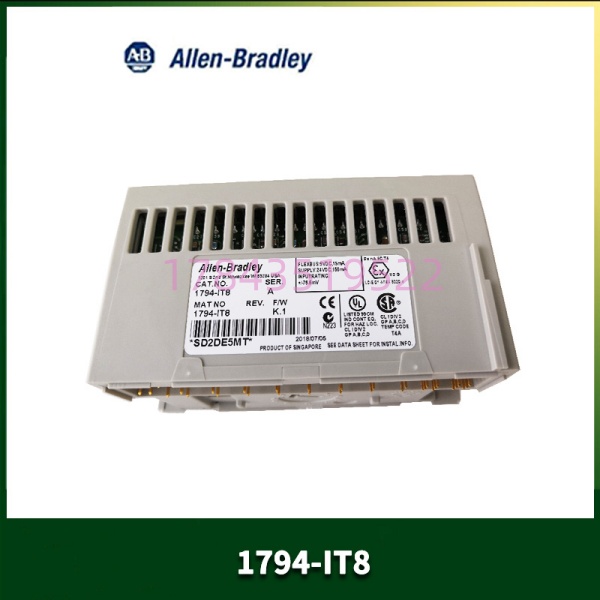

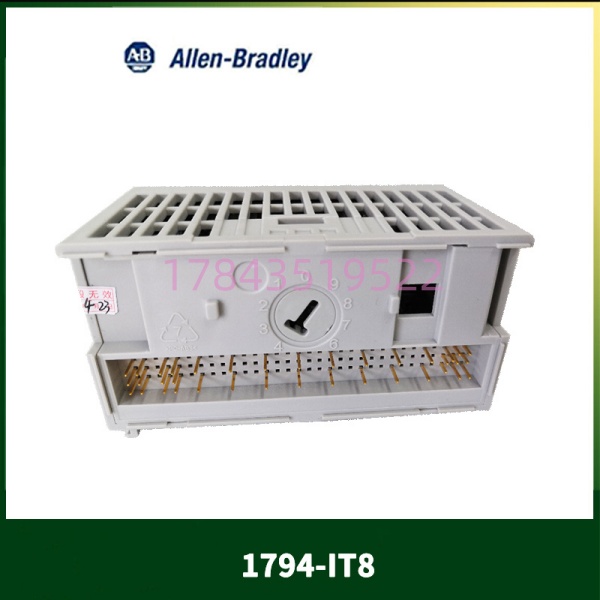

Allen-Bradley 1794-IT8 是罗克韦尔FLEX I/O家族的8通道热电偶/毫伏输入模块，用于工业现场温度信号的直接采集与数字化转换。该模块支持J、K、T、E等9种标准热电偶及±100mV毫伏信号，每通道配备独立冷端补偿，接入FLEX I/O机架后可通过ControlLogix或CompactLogix系统完成数据读写。
相比外接温度变送器再进PLC模拟量输入的方案，这块模块省去了中间转换环节，接线量减少约一半，信号链路上的故障点也随之减少。对于已经搭建FLEX I/O架构的项目，它是最直接的温度扩展方式，不需要额外考虑协议网关或信号转换器。
应用场景
做温度采集的工程师都知道，现场最头疼的不是测不准，而是信号被干扰。热电偶本身输出就是毫伏级信号，如果经过长线传输再进普通AI模块，工频干扰、地环路能把信号搅得面目全非。1794-IT8把A/D转换直接推到现场侧，FLEX总线走的是数字信号，抗干扰能力完全不是一个量级。
典型应用场景:
- 石化行业 – 加热炉/反应釜温度监测
催化裂化装置的再生器温度，通常需要二三十个热电偶点。用FLEX I/O就近安装，模拟信号走线从几十米缩短到两三米，信号质量明显提升。 - 电力行业 – 锅炉炉膛温度采集
燃煤锅炉的炉膛温度分布监测，K型热电偶居多。环境温度高、电磁干扰大，把模块装在就近的防护柜里，比拉几十米补偿电缆到DCS机柜靠谱得多。 - 冶金行业 – 连铸/热轧过程温度控制
钢坯温度直接影响轧制力设定和冷却水量。这类场景温度高、振动大，FLEX I/O的分布式结构正好把敏感模块远离恶劣区域。 - 食品饮料 – 杀菌釜温度记录
巴氏杀菌或高温杀菌的温度曲线需要完整记录以应对监管审计。模块直接进Logix系统，数据不经过第三方转换，追溯链更干净。 - 机械制造 – 注塑机/挤出机料筒温度
料筒通常分4-6个温区，每个温区一支热电偶。一台设备配一块模块，结构清晰，维护也方便。
核心卖点与差异化
- 已停产库存，现货交付：1-2个工作日发货，相比原厂4-6周调货周期，停机等待成本可节省数十万
- 上机实测验证，不发盲盒：每块模块在FLEX I/O测试机架上完成通电自检、8通道全量程信号模拟、通讯握手，出具测试报告，支持提供测试视频
- 严格来料溯源：核对原厂装箱单与序列号，拒绝翻新件、拆机件混入，成色标注如实描述
- 通道隔离版本可选：如现场存在强干扰或地环路问题，可提供隔离型号1794-IT8I，通道间隔离电压500V，代价是单价比非隔离版高约25%
- 批量采购阶梯价：1块参考价、5块以上享95折、10块以上详谈，付款支持对公转账，账期可协商
- 一年质保兜底：非人为损坏免费换新，质保期内出现质量问题，运费我方承担
补充说明: 该模块已停产，罗克韦尔官方没有发布直接的迁移替代指南。如果现场FLEX I/O架构暂不改动，建议趁库存还在时储备。一旦库存消化完毕，只能依赖二手市场或拆机件，质量和交期都不
