描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 额定电压 | 230V / 460V 三相交流 |
| 额定转速 | 3000 rpm（持续运行） |
| 连续额定扭矩 | 13 N·m |
| 峰值扭矩 | 39 N・m（3 倍过载，短时加速） |
| 适配驱动器 | 1391‑DES、1394 系列伺服控制器 |
| 反馈类型 | M2L 多圈无刷旋转变压器，无内置电子元件，抗粉尘高温 |
| 机壳防护 | TENV 全封闭，配套轴封可达 IP65 |
| 冷却方式 | 自然对流散热，无外置风扇 |
| 安装方式 | 法兰卧式 / 立式均可，带吊装吊环 |
| 平衡精度 | 0.0127 mm 总峰值位移，低振动低速平稳 |
| 工作环境 | 0℃ ~ 40℃，存储 – 20℃~70℃，无冷凝、无腐蚀性气体 |
| 定子绕组 | 正弦波三相绕组，零速可输出 100% 额定扭矩 |
| 制动配置 | 内置电磁保持刹车（标准配置） |
| 机械结构 | 长机身重载款，适配丝杠、齿轮齿条大负载工况 |
产品深度介绍

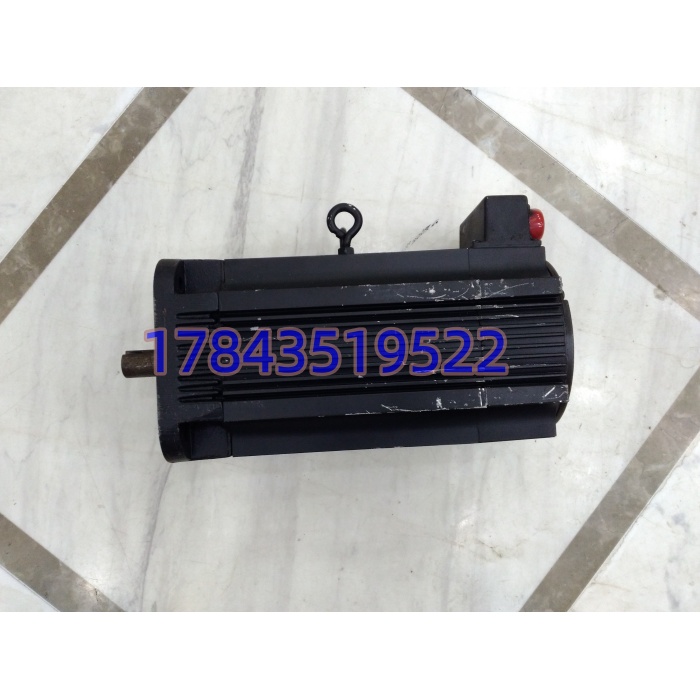

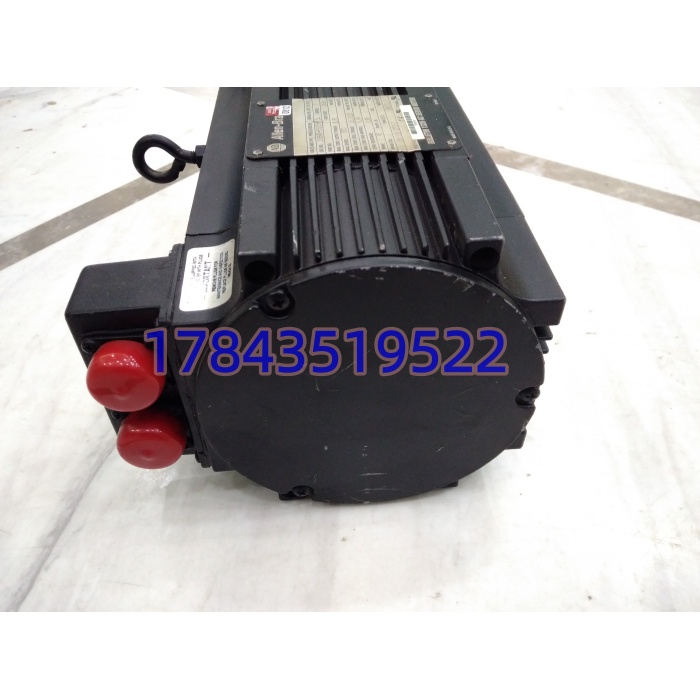

1326AB-B520E-M2L 是罗克韦尔老式重载运动控制专用伺服电机，主打恶劣工业环境长期稳定运行，区别于新式编码器电机，采用纯机械式旋转变压器反馈，内部无电路板，高温、粉尘、油污工况不易损坏。
电机采用永磁转子 + 正弦绕组设计，零速状态可维持满额扭矩，适合夹具夹紧、重型龙门定位；峰值三倍过载能力满足高速启停、快速进给需求。整机 TENV 密闭外壳，搭配轴端密封后防护等级 IP65，车间切削液、金属粉尘不易侵入定子绕组。型号后缀 M2L 代表多圈旋变反馈，无需原点回归即可读取多圈绝对位置，设备重启后直接获取坐标，省去回零工序，提升产线运行效率。整机配套 1391/1394 老式伺服系统，是机床、冶金自动化老旧产线改造替换主力备件。
应用场景与行业案例
工程痛点
老式数控、冲压设备配套 1326AB 伺服电机绕组老化、刹车失效；原厂停产订货周期超 3 个月，设备停机无法加工；新式 Kinetix 电机接口、反馈协议不兼容，整套驱动器同步更换改造成本高；普通编码器电机油污环境易丢位置，频繁报警停机。
典型应用场景
- 数控机床 – 龙门铣床、重型车床进给轴重型工件切削大负载工况，零速满扭矩保持，多圈旋变断电记忆坐标，开机无需回零，提升加工节拍。
- 冲压自动化 – 机械手、料架移栽轴高频次快速启停，3 倍峰值扭矩适配高速上下料，IP65 防护抵御切削油、金属粉尘。
- 冶金卷材 – 分切机、收放卷张力控制连续低速恒扭矩输出，抑制卷材拉伸变形，旋变反馈不受车间变频器电磁干扰。
- 包装流水线 – 重型堆垛机、移栽龙门长行程重载移动，内置刹车断电锁止负载，防止工件坠落。
- 橡塑挤出设备 – 螺杆、牵引辊驱动高温车间稳定运行，无电子元器件反馈结构，降低高温故障概率。
现场真实案例
今年上半年，江苏一家重型数控加工厂龙门 X 轴 1326AB-B520E-M2L 刹车线圈烧毁，设备无法锁止工件，整条精加工线停机。咨询原厂反馈美国调货 85 天，每日订单交付延误损失超 40 万。
客户调取现货拆机全检电机，完成绝缘耐压、空载跑合、刹车锁止力矩、旋变信号校验 24 小时老化测试后加急发出，3 天送达车间。维修人员直接对位法兰、动力线与反馈插头，驱动器参数沿用原有设置，1 小时恢复三轴联动加工。后续该厂常备 2 台同款伺服电机作为设备应急备件。
