描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 输入通道数 | 8路单端输入 (Single-ended, 非隔离) |
| 输出通道数 | 4路单端输出 (Single-ended, 非隔离) |
| 分辨率 | 16位 (2的补码)，320 μV/计数，0.641 μA/计数 |
| 输入信号范围 | 电压: ±10V DC / 电流: 0-20mA, 4-20mA |
| 输出信号范围 | 电压: ±10V DC / 电流: 0-20mA, 4-20mA |
| 输入阻抗 | 电压: >1 MΩ / 电流: <100 Ω |
| 输出负载 | 电压: 最大3mA / 电流: 0-750 Ω |
| 转换速率 | 8ms (所有通道) |
| 精度 | ±0.1% 满量程 @ 25°C |
| 阶跃响应时间 | 输入: 1.3s (标准模式), 0.09s (快速模式) |
| 供电电压 | 24V DC (标称) |
| 功耗 | ≤ 2W |
| 工作温度 | -20°C ~ +60°C (运行), -40°C ~ +85°C (存储) |
| 尺寸 (H×W×D) | 46.3 × 53.0 × 94.0 mm (安装后 94 × 94 × 69 mm) |
| 重量 | 0.126 kg |
| 防护等级 | IP20 (开放式) |
| 安装方式 | DIN导轨安装 |
| 认证 | UL, CE, CSA, ATEX, RoHS, UKCA |
| 通信方式 | 通过BTW/BTR指令与控制器交换数据 |
产品深度介绍

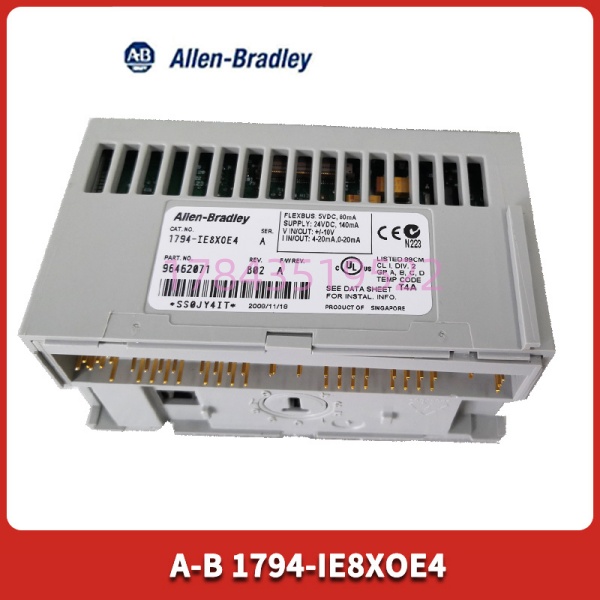

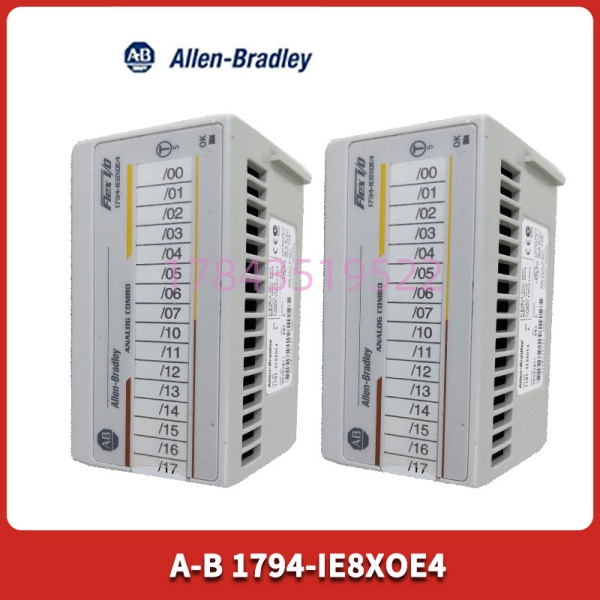

Allen-Bradley 1794-IE8XOE4 是罗克韦尔自动化 Flex I/O 系列的高密度模拟量组合模块，集成8路输入和4路输出于单一紧凑单元。该模块采用16位高精度转换，支持电压/电流信号自由配置，特别适合空间受限但信号点密集的分布式控制系统。
作为成熟的工业级产品，1794-IE8XOE4 已在过程控制领域应用多年。相比分体式I/O方案，它减少了一半的模块数量和接线工作量，同时保持与 ControlLogix、CompactLogix 等主流PLC的无缝兼容。对于需要快速部署且预算受限的项目，这是性价比突出的选择。
应用场景与行业案例
去年冬天，东北某化工厂的聚合反应釜温控系统出问题。操作员发现DCS画面上的温度曲线突然变成直线——现场的热电阻信号全丢了。排查发现是机房里一块用了8年的模拟量模块挂了，8路温度信号同时中断。反应釜没了温度反馈，只能紧急停车，一天损失200多万。
这种”一损俱损”的风险，在连续生产行业特别要命。1794-IE8XOE4 这类高密度模块虽然省空间，但也要考虑冗余设计。
典型应用场景:
- 石油化工 – 过程控制DCS 用于精馏塔温度、反应釜压力、管道流量监测。这类场景信号点多、密度大，Flex I/O的紧凑设计能省下半个机柜的空间。
- 电力行业 – 辅机系统监控 汽轮机润滑油温、轴承振动、冷却水流量。电厂改造时往往机柜位置紧张，高密度模块是救命稻草。
- 水处理 – SCADA数据采集 污水厂曝气池溶解氧、加药泵频率反馈。预算有限但需要模拟量点多的项目，组合模块比单功能模块省30%成本。
- 食品饮料 – CIP清洗控制 清洗液温度、浓度、流量闭环控制。需要4-20mA信号双向传输，输入采集传感器、输出控制调节阀。
- 楼宇自动化 – HVAC系统 空调机组送风温湿度、水阀开度反馈。Flex I/O适合分散安装，可以直接挂在设备旁边，省掉大量信号电缆。
核心卖点与差异化
- 高密度集成设计：8入4出合一，比单功能模块减少50%安装空间，降低机柜成本
- 16位高精度转换：0.1%满量程精度，满足过程控制级要求，优于多数12位竞品
- 信号类型全覆盖：电压/电流输入输出全支持，库存备货一种型号覆盖多种需求
- 热插拔在线更换：Flex I/O架构支持带电更换模块，不中断现场接线，停机时间归零
- 现货供应+一年质保：全新原装，24小时内发货，提供上电测试报告，支持7天无理由退换
技术避坑指南
固件版本不匹配: 这个问题在Flex I/O里倒是不常见，但要注意适配器版本。1794- 需要适配器固件支持BTR/BTW块传输指令，如果适配器太老 (如1794-ASB早期版本)，可能认不出新模块。替换前确认适配器型号和固件版本，必要时升级适配器固件。
DIP开关/跳线配置: 1794- 本身没有DIP开关，配置全靠软件。但端子底座1794-TB3上有跳线用于设置电源模式，很多人换模块时忘了核对。特别是 daisy-chain 供电方式，跳线错了会导致后面模块没电。拍照！拍照！拍照！拆旧底座前拍一张跳线位置。
端子排/线缆不兼容: 1794系列底座有TB2、TB3、TB3S、TB3T多种型号，虽然模块都能插，但端子排列不同。TB2是单层端子，TB3是三层端子，接线定义完全不一样。换模块时如果换了底座，必须重新核对接线图。我见过有人把TB3的接线直接插到TB2上，结果24V电源接到信号端子，模块当场冒烟。
电源规格差异: Flex I/O模块功耗不高，1794- 约2W，但架不住数量多。一个机架如果插满8块模块，加上适配器，总功耗可能超过50W。老系统的电源余量要算清楚，建议保留20%余量。如果接近上限，考虑加1794-PS3电源模块分担负载。
静电防护 (ESD): Flex I/O模块的端子底座是裸露的金属触点，插拔时特别容易碰到。我亲眼见过一个技术员，冬天穿毛衣直接上手，静电把总线接口打坏了，整个机架通讯中断。必须戴防静电手环，或者在底座上先断电再操作。
