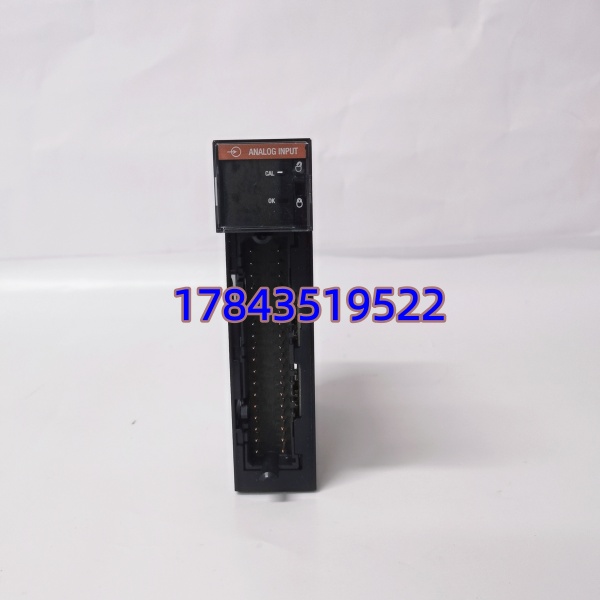

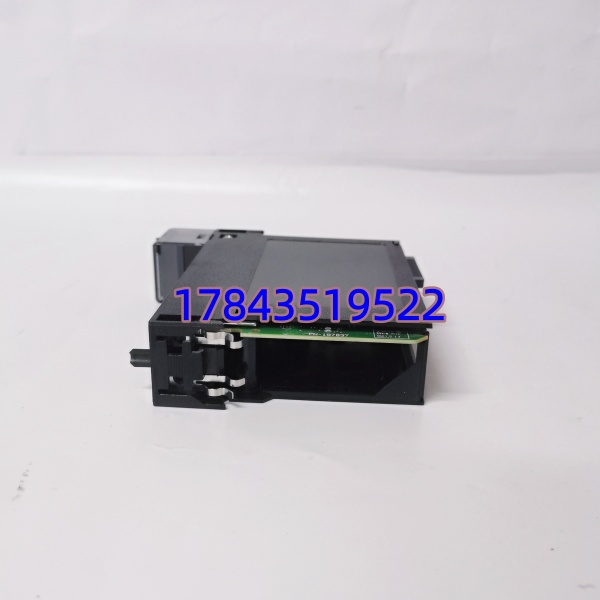

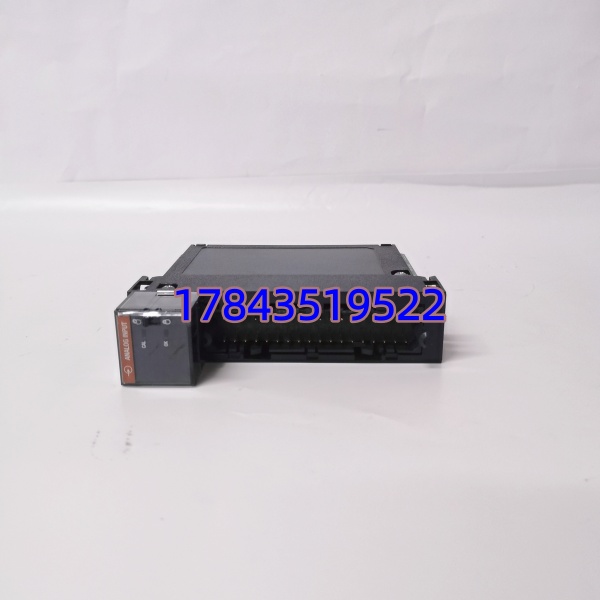

A-B 1756-IF16/A｜ControlLogix 16 点模拟输入模块

描述

关键技术规格

• 通道数：16 单端 / 8 差分 / 4 高速差分（软件可配）
• 输入范围：
  • 电压：±10.25V、0–10.25V、0–5.125V
  • 电流：0–20.5mA（兼容 4–20mA）
• 分辨率：
  • ±10V：320 μV / 字（15 位 + 符号）
  • 0–10V：160 μV / 字（16 位）
  • 0–20mA：0.32 μA / 字（16 位）
• 精度（25℃）：电压 ±0.05% FS；电流 ±0.15% FS
• 隔离：输入‑背板 250V AC 连续增强绝缘；通道间无隔离
• 扫描时间：
  • 16 单端：16.488 ms
  • 8 差分：8.244 ms
  • 4 高速差分：≈5 ms
• 滤波：50/60Hz 陷波，共模抑制比 > 120dB
• 供电：背板 5.1V/150mA、24V/65mA；功耗 电压 2.3W、电流 3.9W
• 工作温度：0–60℃；湿度 5%–95%（无冷凝）
• 接线端子：1756‑TBCH（弹簧）/1756‑TBS6H（螺丝）

产品深度介绍

1756-IF16/A 是 ControlLogix 平台的高密度、高精度模拟输入模块，专为过程工业多测点信号采集设计。单卡最多 16 路，支持电压 / 电流通用输入，可通过软件灵活切换单端 / 差分 / 高速差分模式，兼顾密度、精度与抗干扰能力。

采用Σ‑Δ 16 位 ADC，内置断线检测（4–20mA）与过压保护（28.8V DC），可实时诊断传感器故障；背板高速数据交互，适配 Logix5550/5560/5570 等控制器，广泛用于化工、能源、水处理等模拟量密集场景。

典型应用场景

1. 石油化工：温度、压力、液位、流量（4–20mA）集中采集
2. 电力能源：锅炉 / 汽机参数、发电机振动 / 温度监测
3. 水处理：pH、溶氧、电导率、液位模拟量监控
4. 制药 / 食品：发酵罐温度压力、洁净区温湿度采集

核心卖点与差异化

• 高密度 16 通道：同槽位点数领先，节省 30%–50% 机架槽位
• 16 位高精度 + 低温漂：25℃精度达 ±0.05% FS，长期稳定
• 三模式灵活配置：单端 / 差分 / 高速差分一键切换，适配不同现场噪声
• 内置诊断：4–20mA 断线 5 秒内报警，减少人工巡检
• 原装质保：美国原厂，一年质保，可提供出厂校准报告

质量透明化 SOP

1. 入库核验：核对型号 1756-IF16/A、序列号、原厂标签；金手指无氧化、端子完好
2. 上电测试：
   • 插入 ControlLogix 机架，固件版本 V12+
   • 输入标准信号（5V、10V、12mA、20mA），精度≤±0.05% FS
   • 断线检测：4–20mA 开路 5 秒内触发故障
   • 24 小时老化，无过热、无报错
3. 绝缘与保护：输入‑背板绝缘≥10MΩ（500V DC）；过压保护正常
4. 包装出库：防静电袋 + 气泡膜 + 防潮纸箱，附测试报告与质保卡

技术避坑指南

1. 通道间无隔离
   • 问题：共地干扰导致信号跳变
   • 避坑：强电 / 弱电分开布线；差分模式抗干扰更强
2. 接线模式选错
   • 问题：单端接差分，读数异常
   • 避坑：软件配置与硬件接线严格对应
3. 量程不匹配
   • 问题：4–20mA 设为 0–10V，读数溢出
   • 避坑：按传感器规格选择输入范围
4. 端子接触不良
   • 问题：信号时断时续
   • 避坑：TBCH 弹簧端子压紧；TBS6H 扭矩 0.5N・m
