描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 以太网端口 | 2×RJ45，10/100 Mbps全 / 半双工自适应 |
| 网络拓扑 | 支持星形、菊花链、环形（非冗余） |
| 连接数量 | TCP：128 个；CIP：256 个 |
| 数据容量 | 最大16384 字节I/O 数据 |
| 供电 | 背板供电：5.1V DC，1A；功耗：5.1W |
| 工作温度 | 0°C ~ +60°C |
| 尺寸 | 145×55×125 mm，单槽位 |
| 重量 | 0.45 kg |
| 安装 | ControlLogix 机架，支持热插拔 |
| 编程软件 | RSLogix 5000 / Studio 5000 |
产品深度介绍

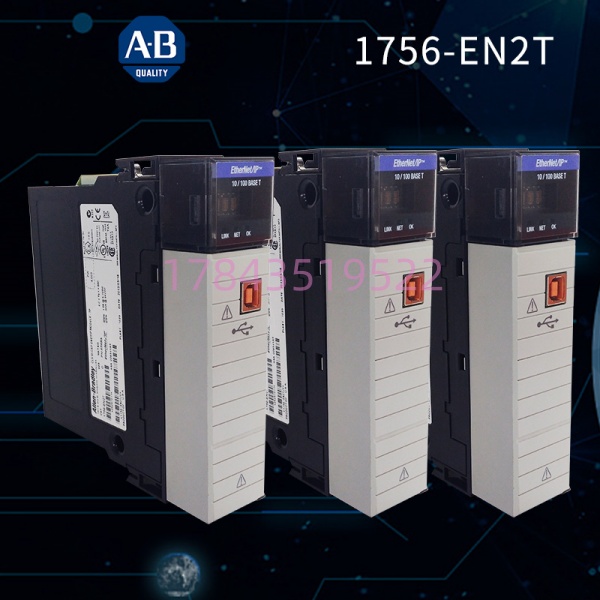

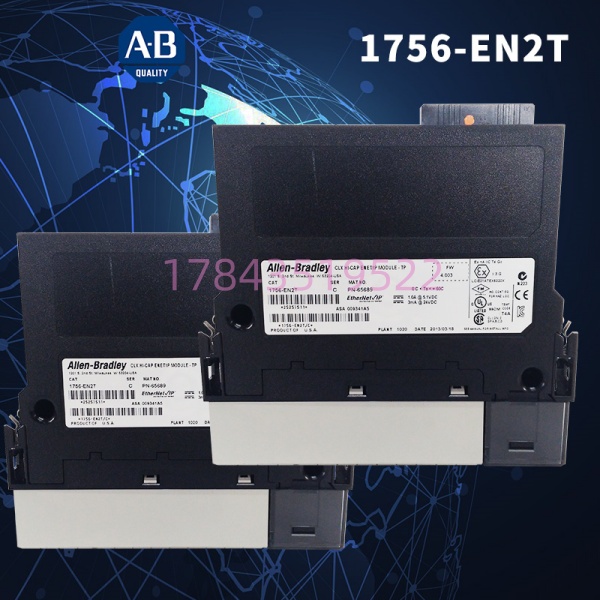

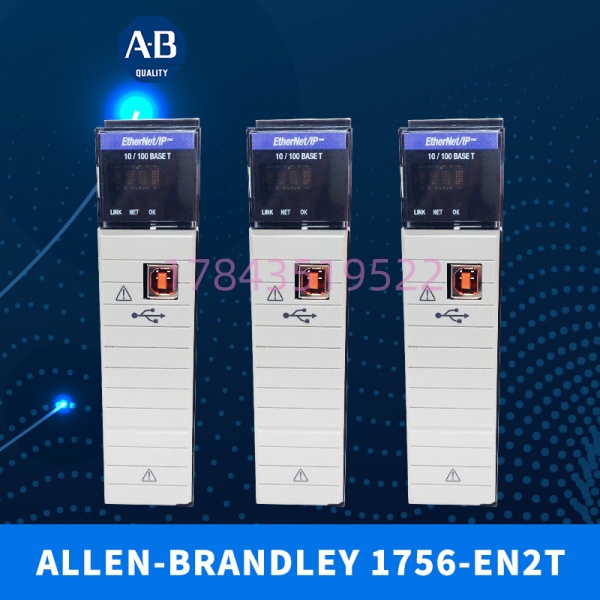

1756-EN2T 是罗克韦尔 ControlLogix 系统的核心以太网通信模块，专为工业高速、稳定通信设计。
- 双网口灵活组网：双 RJ45 端口支持菊花链 / 环形拓扑，无需交换机即可扩展多设备，节省布线成本。
- 大容量连接：256 个 CIP 连接，同时对接多台 PLC、HMI、远程 I/O、SCADA，满足大型系统需求。
- EtherNet/IP 高速：工业标准EtherNet/IP协议，10/100M速率，实时 I/O 与显式信息传输稳定Rockwell Automation。
- 高可靠工业级：无风扇、宽温、电磁隔离，适应粉尘、油污、振动环境，支持7×24 小时连续运行。
- 便捷维护：支持热插拔，在线更换不影响系统运行；内置故障诊断、状态指示灯，快速定位网络问题。
典型应用场景
- 汽车制造：焊接 / 涂装生产线，多机器人 / PLC同步控制，数据采集与监控。
- 化工 / 石油：反应釜、管道监控，远程 I/O数据上传，中控室实时控制。
- 电力能源：电厂 / 变电站设备监控，SCADA系统通信，数据采集与调度。
- 食品包装：灌装 / 包装线，PLC+HMI + 变频器组网，参数下发与状态反馈。
- 智能仓储：立体库 / AGV 系统，多设备联动，高速通信与精准控制。
技术避坑指南（工程师实战）
❗ IP 地址冲突
- 问题：模块上电后无法 ping 通、指示灯异常
- 避坑：用BOOTP-DHCP软件分配 IP，或在RSLogix 5000中手动配置，避免冲突
❗ 双端口用法错误
- 问题：端口 1 接 PLC、端口 2 接设备，无法通信
- 避坑：双端口为交换式，支持级联 / 环形，非独立网段；跨网段需路由器 / 三层交换机
❗ CIP 连接超限
- 问题：新增设备提示 “连接已满”
- 避坑：最大 256 个 CIP 连接，大型系统合理规划；超量可增加 EN2T 模块
❗ 网线不规范
- 问题：通信不稳定、丢包、延迟大
- 避坑：工业现场用超五类屏蔽网线，接地良好，远离强电动力线
❗ 与 1756-EN2TR 混淆
- 问题：误购EN2TR（冗余），成本增加；或需冗余却用EN2T
- 避坑：EN2T= 双端口普通版；EN2TR=双端口 + 冗余，高可靠场景选用
