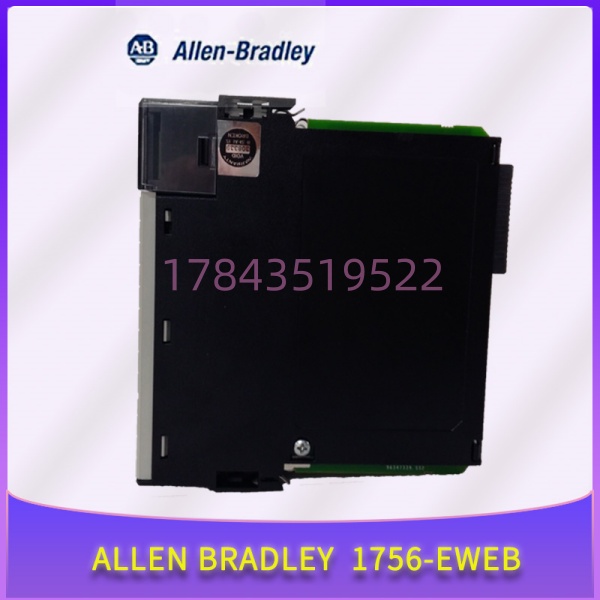

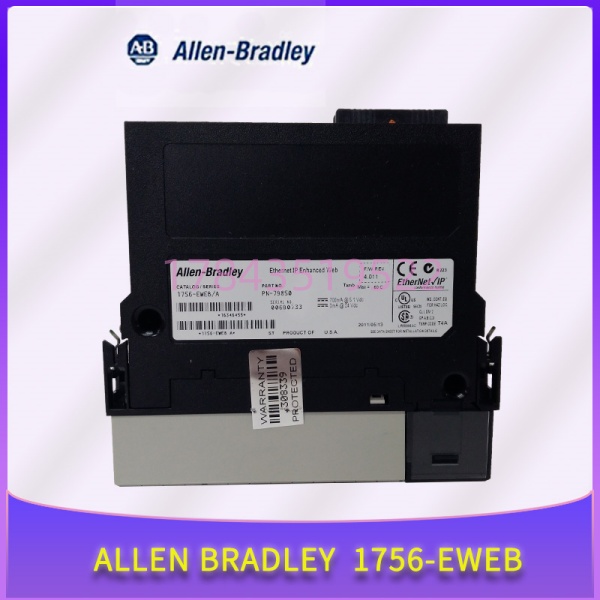

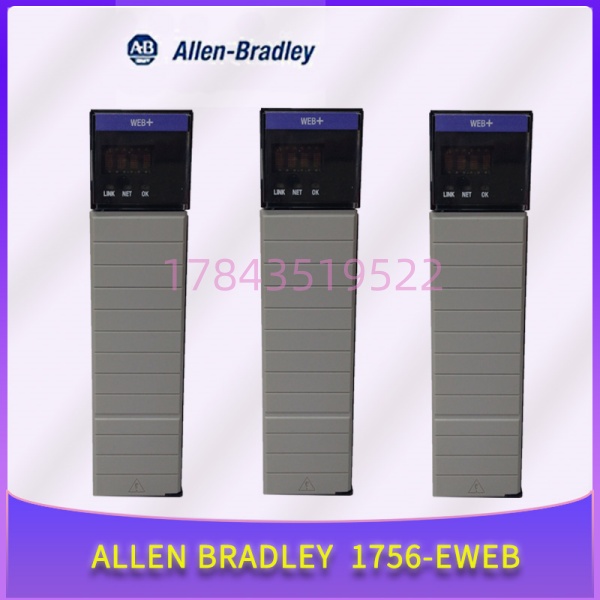

Allen-Bradley 1756-EWEB | ControlLogix 增强型Web服务器模块

描述

关键技术规格

产品深度介绍

1756-EWEB 是罗克韦尔自动化 ControlLogix 系列的一款增强型以太网Web服务器模块。说白了，它就是把你的 ControlLogix PLC 挂到局域网或互联网上，让你用浏览器就能看数据、发邮件报警。

这个模块的核心能力有两个。第一是 Web服务器功能——你打开电脑上的 IE 或 Chrome，输入模块的 IP 地址，就能看到系统数据。不需要安装任何组态软件，不需要跑现场，在办公室甚至在家就能监控设备运行状态。第二是 电子邮件报警——模块内置了邮件编写器，配合 PLC 程序里的 MSG 指令，当设备出现异常（比如温度超限、电机过载），模块能自动发邮件到指定邮箱，运维人员第一时间知道。

另外，1756-EWEB 还支持创建 自定义网页。懂点 HTML 和 ASP 的工程师，可以自己做一套监控界面，把控制器的数据实时填进去。最多能存 5MB 的网页和数据视图，够用了。

这模块还有一个特殊功能：Socket 接口。它允许 ControlLogix 控制器跟那些不支持 EtherNet/IP 协议的第三方设备通信——通过 TCP 或 UDP 收发数据。这在一些需要对接老设备或特殊设备的场合很实用。

但有一说一：这模块已经是停产型号了。罗克韦尔在 2021 年 9 月发布的官方迁移指南里明确写了：1756-EWEB 没有直接替换型号 (no direct product replacement options)。如果要用新模块替代它，需要做工程改造。这一点后文“替换与升级建议”里会详细说。

现场痛点

搞工厂运维的都知道，最怕的就是半夜接到电话——“设备停了，快来”。你从家里赶到现场，花一个小时检查，发现只是某个温度点超限导致的停机，复位就能恢复。但你已经在路上了。

这就是没有远程监控的痛点。

1756-EWEB 这种 Web 服务器模块，解决的就是这个问题。让运维人员能远程看数据、远程诊断，甚至远程复位（如果程序里做了相应逻辑）。不用每次小问题都跑现场，能省多少时间和精力。

还有另一个痛点：有些工厂有多个车间、多个厂区，想集中监控但又不想花大价钱上 SCADA。1756-EWEB 的 Web 功能就是个低成本方案——任何一台能上网的电脑，打开浏览器就能看。

典型应用场景

1. 远程设备监控 – 无人值守站
   水泵站、污水处理站、空压站这类地方，平时没人值班。1756-EWEB 接上网络，运维中心的人定期打开浏览器看一眼数据——流量、压力、温度——正常就不管，异常了再派人。省了一个值班岗。
2. 设备制造商 – 远程售后支持
   做包装机、注塑机、灌装线的 OEM 厂商，设备卖到全国各地。客户设备出问题，售后工程师不用立刻买机票飞过去，先让客户把 1756-EWEB 接上网，工程师远程登录看程序、查故障。很多问题远程就能解决，差旅费省一大笔。
3. 电子邮件报警 – 关键设备预警
   冷冻机组的出水温度、发酵罐的压力、配电房的温度——这些参数一但超标，可能酿成事故。1756-EWEB 能在第一时间发邮件给值班人员，而不是等操作员巡视时才发现。
4. 自定义数据看板 – 车间管理看板
   生产主管想在办公室墙上挂个大屏，实时显示产量、OEE、能耗。用 1756-EWEB 做个简单的 Web 页面，接到电视上就行。不用买昂贵的工业平板和组态软件。
5. Socket 通信 – 对接非标设备
   现场有一台老式的条码扫描仪，走的是 TCP 原始 socket，不支持 EtherNet/IP。1756-EWEB 的 Socket 接口能当“翻译官”，让 ControlLogix 控制器跟这个扫描仪对话。

核心卖点与差异化

· 纯 Web 访问 – 无需组态软件、无需客户端，任何标准浏览器输入 IP 就能看数据，降低远程监控门槛

· 电子邮件报警 – 配合 MSG 指令，设备异常时自动发送邮件到指定邮箱，第一时间通知运维人员

· 自定义网页支持 – 支持 ASP 功能，可用实时控制器数据填充网页，最多存储 5MB 网页和数据视图

· Socket 接口 – 支持 TCP/UDP 通信，可与不支持 EtherNet/IP 的第三方设备对接

· 高连接能力 – 64 个 TCP 连接 + 128 个 CIP 连接，满足中小型系统的远程访问需求

· 停产库存现货 – 官方已停产，我们仍有原装库存，适合需要维持现有系统的客户

· 一年质保 + 上机测试 – 出货前 100% 功能验证，提供测试报告

决策建议

1. 优先购买库存现货 – 如果只是想维持现有系统运行、不改变功能，建议直接采购 1756-EWEB 库存现货。这是成本最低、风险最小的方案。
2. 长期规划 – 评估是否真的需要 Web 服务器功能 – 很多客户用了 1756-EWEB 其实只用到了以太网通信，Web 功能从来没用过。如果这样，可以直接换成 1756-EN2T/，功能简单、价格便宜、还在产。
3. 需要保留网页功能 – 考虑计算模块 – 如果自定义网页是核心功能，需要迁移到 1756-CMS1B1/CMS1C1 计算模块。但注意：不能复用原有 ASP 网页，需要用 API 重新开发应用程序。
4. 需要电子邮件报警 – 改用 EN2T/EN4T – 1756-EN2T 及后续型号支持通过 MSG 指令发送邮件，但需要配置邮件中继服务器。程序里的邮件触发逻辑可以保留，但邮件配置方式变了。
