描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 处理器 | 双核 ARM Cortex‑A9，主频 800 MHz |
| 内存 / 存储 | 2 GB RAM，4 GB eMMC |
| 系统总线 | 支持 AC800M 背板总线 |
| 以太网 | 2 × 10/100 Mbps（支持冗余环网） |
| 串行接口 | 2 × RS‑232/RS‑485 |
| 现场总线 | PROFIBUS DP（标配） |
| I/O 扩展 | 最多 2048 点数字 I/O、512 点模拟 I/O |
| 冗余能力 | 支持双机冗余，切换时间＜10 ms |
| 工作电源 | 24 VDC ±10%，典型 190 mA |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 防护等级 | IP20（柜内安装） |
| 尺寸 / 重量 | 239 × 80 × 35 mm，约 0.72 kg |
产品深度介绍

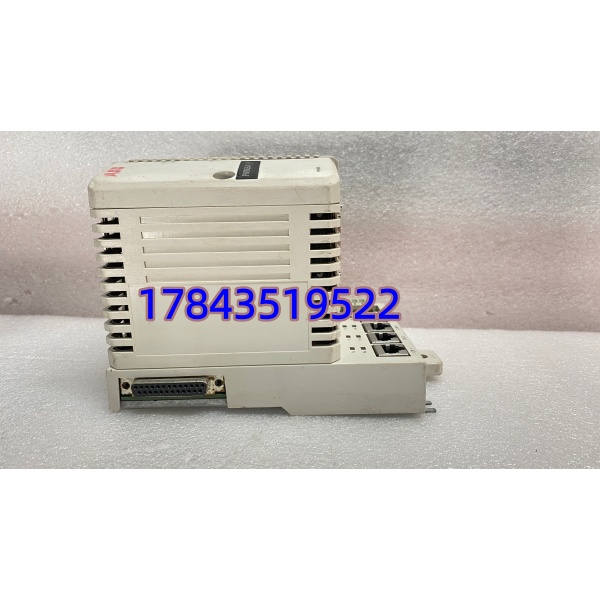

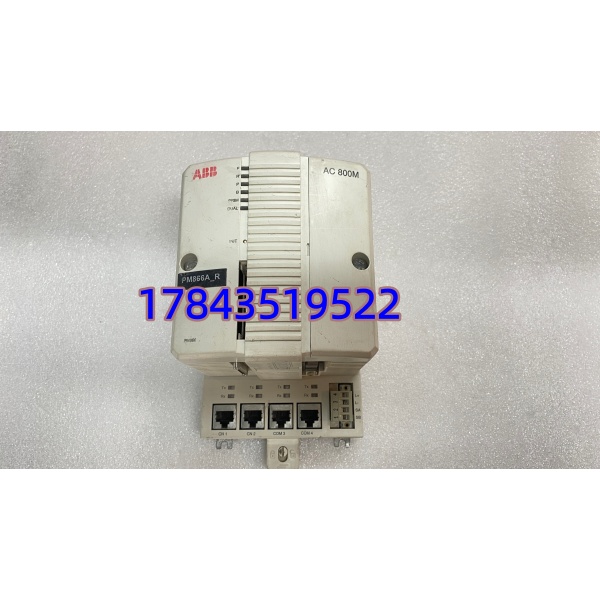

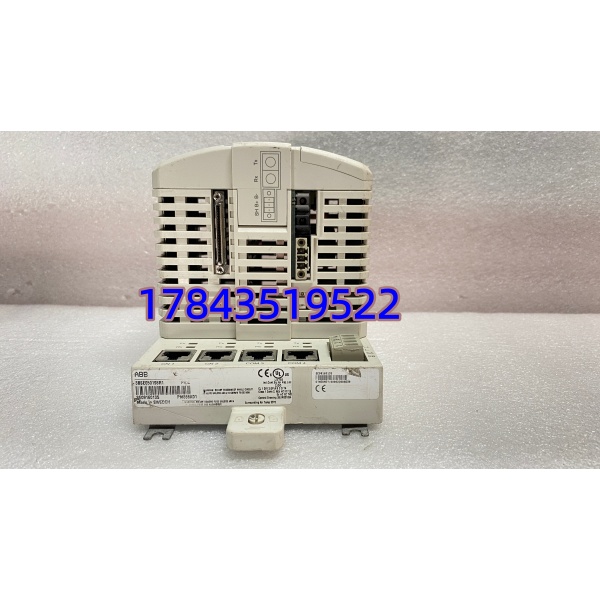

ABB PM866K01（3BSE050198R1）是 AC800M 平台的高端 CPU 模块，面向中大型过程工业的 DCS 与混合控制场景。双核 800 MHz 架构搭配 2 GB RAM，可处理复杂控制算法与大规模 I/O 数据，任务周期低至 1 ms。
集成双以太网、PROFIBUS DP 及串口，原生支持冗余控制与热插拔，可在不停机状态下更换 CPU，显著降低关键装置的维护风险。固件兼容 AC800M 全系列 I/O 与通讯模块，适合新项目部署或老旧系统升级替换
应用场景与行业案例
工程痛点描述
连续流程工业最怕CPU 单点故障。一旦主控宕机，整条生产线停摆，每小时损失动辄数十万。普通 PLC 算力不足、冗余能力弱，难以兼顾高可靠性与复杂控制需求。
典型应用场景
- 石油化工 – 大型 DCS 主控用于常减压、催化裂化等装置的过程控制，高冗余设计保障连续生产不中断。
- 电力行业 – 电厂主机 / 辅机控制汽轮机、锅炉及辅机系统的联锁与调节控制，长周期稳定运行。
- 冶金行业 – 轧线 / 高炉自动化轧机、高炉等重载设备的闭环控制，强抗干扰适配高温粉尘环境。
- 造纸 / 制浆 – 工艺过程控制蒸煮、漂白、烘干等环节的精确控制，满足质量与追溯要求。
真实案例
案例：某炼化厂 DCS 升级与冗余改造前年，华东一家炼化企业原有 AC800M 老 CPU（PM864）算力不足、无冗余，多次因 CPU 卡件异常导致装置波动。
采用 PM866K01（3BSE050198R1） 双机冗余替换后：
- 新 CPU 算力提升约 4 倍，复杂回路响应更快；
- 双机热备，故障自动切换＜10 ms，无感知；
- 升级后连续运行 18 个月，零非计划停机；
- 维护可在线更换 CPU，无需停产。
