ABB PM864A 3BSE018162R1 | AC800M 控制器模块

描述

关键技术规格

产品深度介绍

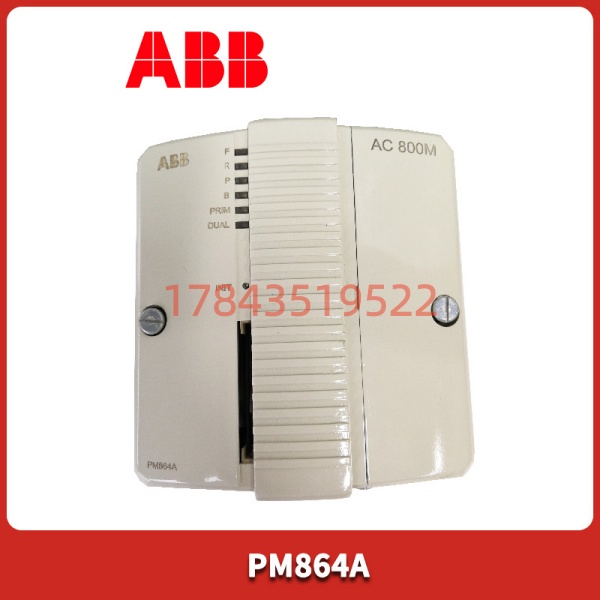

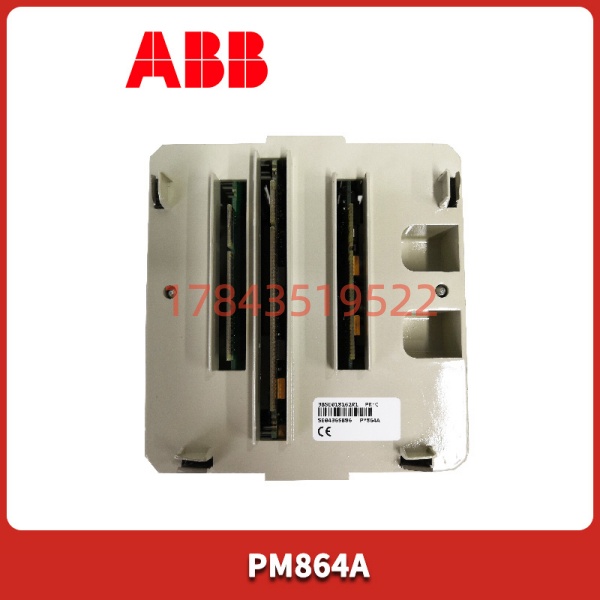

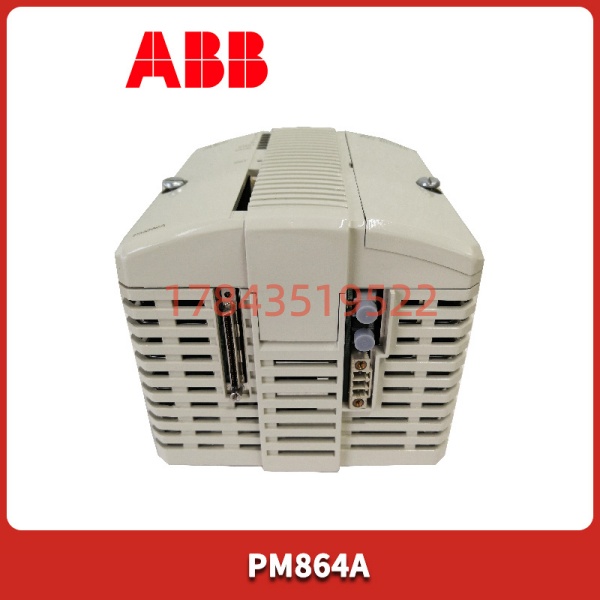

PM864A是ABB AC800M系列控制器中的主力型号，订货号3BSE018162R1。它本质上是一台专为过程控制设计的工业计算机——跑的不是Windows，而是ABB的实时操作系统。在System 800xA DCS架构里，PM864A扮演控制站大脑的角色：读取S800 I/O模块的现场信号，执行PID调节、联锁逻辑、顺序控制这些任务，然后把控制指令发回去驱动阀门和电机。

跟同系列的低端型号（比如PM851、PM856）比，PM864A的定位很明确：需要冗余配置的中大型项目。它的程序内存64MB，数据内存32MB，处理能力足够应付几百个I/O点和几十个控制回路。两个千兆以太网口可以一个接控制网、一个接监视网，物理隔离，这个设计在现场挺实用。

需要特别说明的是，PM864A已经是成熟期产品了。ABB官方推的替代型号是GVC750BE101（3BHE009681R0101）。GVC750的处理器从PowerPC换成了ARM架构，内存从64MB跳到512MB，性能提升明显。但注意——GVC750不能和PM864A混用在同一个站里，机架上的CPU型号必须一致。

现场痛点

搞DCS维护的都知道，控制站CPU出问题是最麻烦的。I/O模块坏了换一块，几分钟的事。CPU要是挂了——整个站的I/O全断，现场阀门保位，操作员站灰屏。如果是单CPU配置，那就等着全线停车。

前两年去一个化工厂，他们的加氢装置用的就是PM864A单配置。仪表车间主任老赵跟我说：“每次大修完开机，我都提心吊胆。万一CPU起不来，整个检修计划全乱套。”后来他们上了冗余，两块一主一备，光纤连着。老赵说：“现在换模块、升固件，白天就能干，不用等夜班停机了。”

典型应用场景

1. 石油化工 – 加氢/催化裂化装置DCS控制
   反应温度、压力、液位的PID调节和联锁保护。这类场合对控制器可用性要求极高——CPU故障导致停机的损失，每小时几十万到上百万。冗余配置是硬性要求。
2. 电力行业 – 机组协调控制
   火电厂的锅炉-汽机协调控制(CCS)，需要处理大量模拟量信号和复杂算法。的64MB内存和多任务处理能力够用，冗余配置保证机组不停摆。
3. 纸浆造纸 – 连续生产线控制
   国内某大型纸厂的制浆ONP线，整厂用了19对做冗余配置。造纸线一停，浆料凝固了，复产要花几天时间。冗余DCS是标配。
4. 水处理 – 大型污水厂全厂调度
   污水处理厂的曝气控制、加药系统、泵站调度。这类项目对预算敏感，但关键环节（比如出水达标）需要高可靠性控制。
5. 冶金 – 加热炉/热处理线控制
   温度曲线控制精度要求高，程序内存占用大。的64MB内存跑复杂配方没问题。

核心卖点与差异化

· 1:1热备冗余 – 主备控制器通过光纤同步数据，故障时切换时间<100ms，过程无扰动

· 双千兆以太网 – 两个独立网口，可分别接入控制网和监视网，物理隔离，网络故障不互相影响

· 64MB程序内存 – 比PM856(32MB)大一倍，可运行更复杂的控制策略和更多的PID回路

· -25°C宽温设计 – 适用于户外控制站、北方冬季等恶劣环境

· S800 I/O无缝集成 – 通过S800总线连接I/O模块，最大支持1024点，扩展灵活

· IEC 61131-3全语言支持 – 梯形图、功能块、结构化文本均可，工程师按习惯选择

· 一年质保 + 上机测试 – 出货前在真实AC800M测试机架上连续运行24小时以上，提供测试报告

· 现货当天发 – 国内仓库常备库存，避免原厂6-8周货期

决策建议

1. 如果现场800xA系统已经稳定运行多年，不建议折腾升级。直接采购同型号备件，插上就能用，零改动。
2. 新项目或大修升级 → 考虑GVC750BE101
   如果是新上项目或全厂大修有充裕时间，建议评估GVC750BE101。性能更强，生命周期更长，避免过几年又面临停产问题。
3. 关键注意事项（容易踩的坑）
   • 必须安装在Type B或Type C的AC800M机架上。早期Type A机架只能兼容PM851/PM856，插上去不认。
   • 冗余配置必须用两块同型号CPU，不能配GVC750。
   • 固件版本要和Control Builder M软件匹配。版本不对，下载程序会报错。
   • 后备电池(CR2032)建议每次更换模块时一并换新，避免程序丢失。
4. 库存备货建议
   如果现场有5个以上控制站，建议至少备2块现货。这类老型号库存越来越少，等停产了就只能找二手翻新件。
