描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 输出通道 | 8 通道，SPDT（1 组常开 + 常闭） |
| 触点容量 | 5A，250V AC / 250V DC |
| 电气寿命 | >25 万次操作 |
| 机械寿命 | >1000 万次操作 |
| 工作电压 | 10~31.2V DC（典型 24V DC） |
| 工作温度 | -25°C ~ +55°C |
| 存储温度 | -40°C ~ +85°C |
| 湿度 | ≤95% RH（无冷凝） |
| 抗振动 | 5g / 10~500Hz |
| 抗冲击 | 10g / 11ms |
| 尺寸 | 87×46×23mm |
| 重量 | 0.14kg |
| 安装方式 | DIN 35mm 导轨安装 |
产品深度介绍

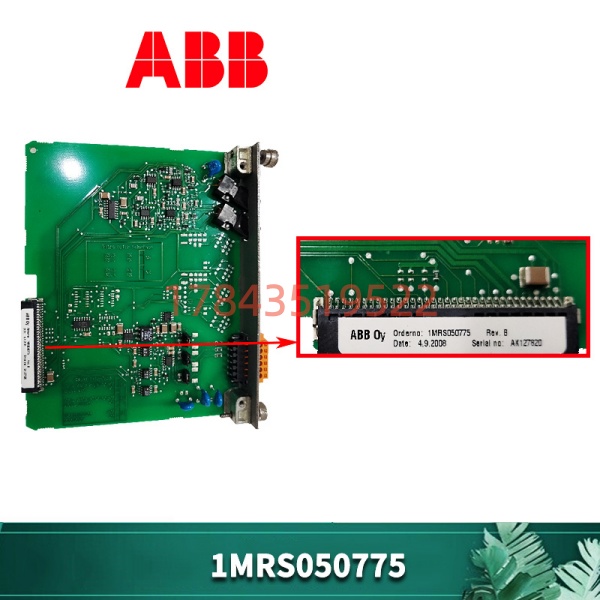

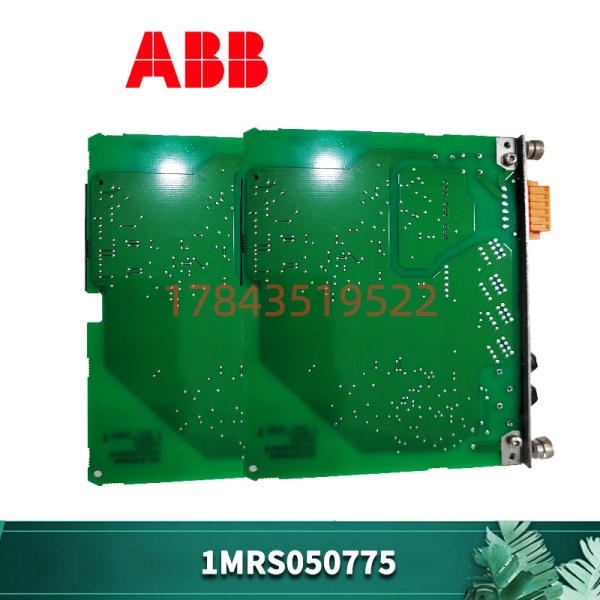

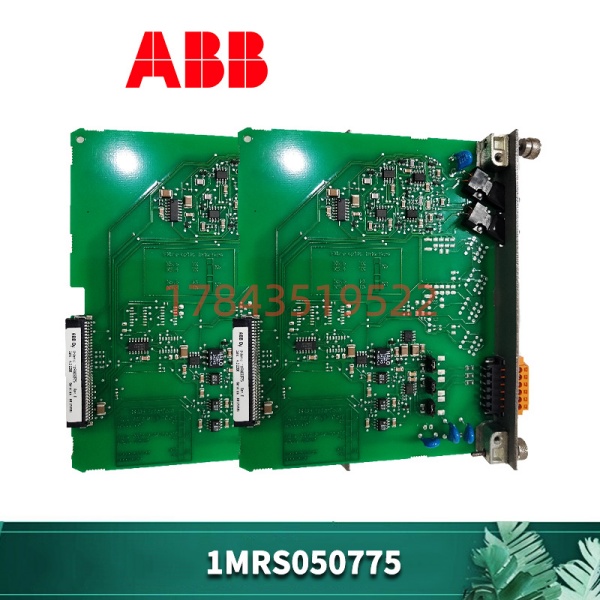

ABB 1MRS050775 是一款紧凑型、高可靠的8 通道继电器输出模块，专为工业自动化控制系统信号隔离与负载驱动设计，是 ABB System 800xA 及各类 PLC/DCS 系统的理想扩展模块。
- 8 通道独立继电器：每通道SPDT 单刀双掷结构，可灵活控制两路回路（常开 / 常闭），通道间完全电气隔离，杜绝信号干扰。
- 强负载驱动能力：5A 大电流输出，直接驱动24V~250V交直流负载，无需外接中间继电器，简化系统布线。
- 超长寿命设计：工业级继电器，机械寿命超1000 万次、电气寿命25 万次，满足7×24 小时连续运行需求。
- 高可靠工业级：-25℃~+55℃ 宽温、强抗振动 / 冲击、防潮湿设计，适应粉尘、油污、电磁干扰的严苛工业环境。
- 便捷安装维护：标准 DIN 导轨卡扣式安装，可拆卸接线端子，通道状态 LED清晰指示，快速诊断故障。
- 完善保护：内置过流、反接、浪涌保护，有效保护模块与负载安全，提升系统稳定性。
典型应用场景
- 工业自动化：PLC/DCS 系统数字信号隔离输出，控制电磁阀、接触器、电机启停。
- 电力 / 变电站：800xA 系统扩展，开关状态控制、报警回路、保护装置信号输出。
- 制造业：生产线气缸、阀门、指示灯、蜂鸣器开关控制。
- 楼宇 / 暖通：空调机组、水泵、风机、照明回路远程开关控制。
- 化工 / 石油：危险区域信号隔离，安全联锁、紧急停车控制。
型号解读（1MRS050775）
- 1MRS：ABB 工业控制模块系列编码
- 05：M2RM05 子系列（继电器输出）
- 0775：8 通道 SPDT 5A 输出模块专属代码
技术避坑指南（工程师实战）
❗ 负载电流超限
- 问题：触点粘连、烧蚀、寿命骤降
- 避坑：单通道最大 5A，大电流负载（>5A）加中间继电器扩容；禁止多通道并联
❗ 触点类型误用（NO/NC）
- 问题：控制逻辑反向、设备误动作
- 避坑：SPDT = 常开 (NO)+ 常闭 (NC)。断电时：NO 断开、NC 闭合；通电时：NO 闭合、NC 断开。严格按控制逻辑接线
❗ 电压类型混淆（AC/DC）
- 问题：直流负载接交流、触点火花大、寿命短
- 避坑：5A@250V AC 或 5A@250V DC。直流负载优先选 DC 额定，感性负载（电机 / 线圈）加续流二极管
❗ 接地与布线错误
- 问题：干扰导致误动作、触点跳变
- 避坑：输出线与强电 / 信号线分离；屏蔽线单端接地；感性负载远离模块，减少电磁干扰
❗ 环境温度超标
- 问题：高温导致继电器失效、触点接触不良
- 避坑：工作温度≤+55°C。多模块密集安装时预留散热空间，高温环境选宽温型（-40°C~+70°C）
