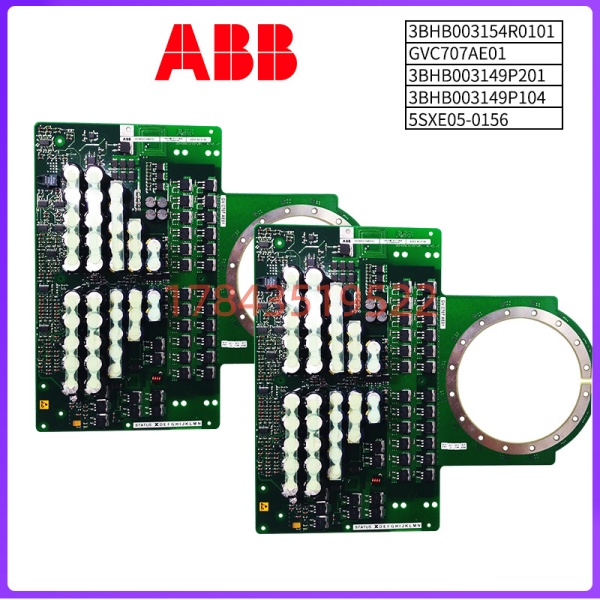

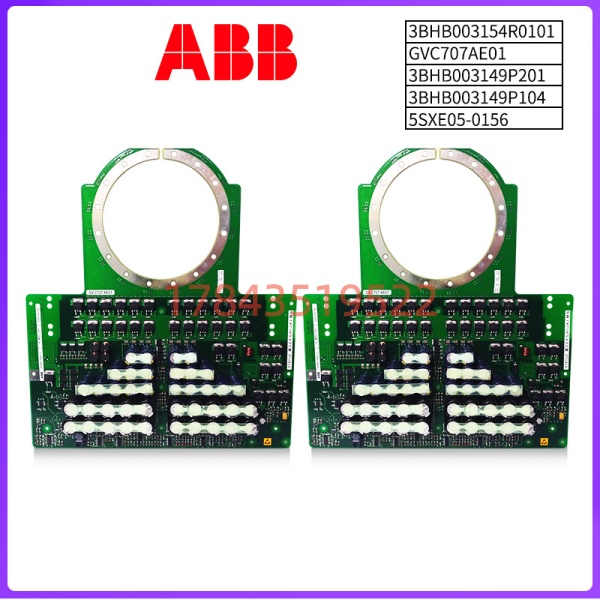

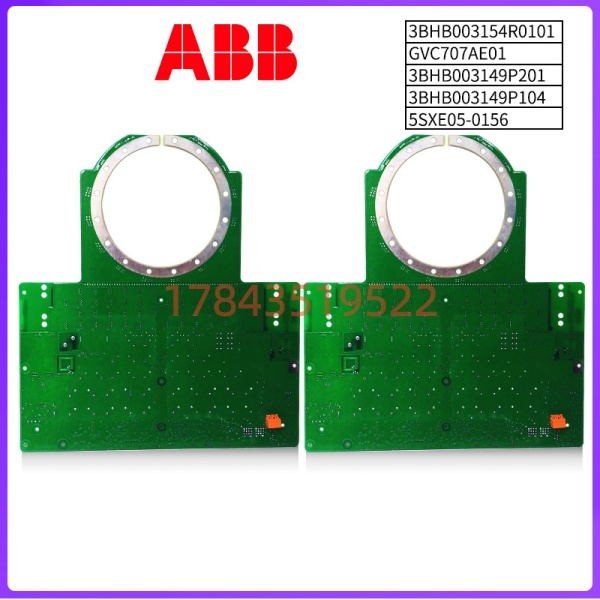

ABB GVC707AE01 3BHB003154R0101 | ACS6000 门极驱动接口单元

描述

关键技术规格

组合关系说明: GVC707AE01 和 3BHB003154R0101 是同一个物理模块的两个标识——GVC707AE01 是产品型号，3BHB003154R0101 是ABB内部物料号(Order Code)。3BHB003149P201 和 P104 是一对驱动板，分别驱动一个半桥的上管和下管。5SXE05-0156 是配套的直流支撑电容。

产品深度介绍

这是一套ABB ACS6000中压变频器或SFC静态变频器功率单元的”核心四件套”。不是单一个模块，而是从”决策”到”执行”再到”能量保障”的完整链路。

先说 GVC707AE01（也叫 3BHB003154R0101）。它是一块门极驱动接口单元(GDIU)，扮演的角色是”调度中心”——接收上层控制器发来的开关指令，进行时序处理、信号分配，然后分发给下面的门极驱动板。同时它还负责管理多块驱动板的电源、同步、状态采集和故障汇总。说白了，上层控制器不直接管IGCT怎么开关，而是告诉GDIU”我要开/关”，剩下的时序细节由GDIU处理。

然后是 3BHB003149P201 和 3BHB003149P104。这是一对门极驱动板，分别驱动同一个半桥模块的上管和下管。它们直接从GDIU接收光纤信号，转换成高压、大电流的门极脉冲去触发IGCT。这两个板子有一项关键能力：隔离电压 >10-15kV。一次侧（控制侧）和二次侧（功率侧）之间靠光纤通信，电气上完全隔开——这是中压变频器安全运行的基础。

最后是 5SXE05-0156，一个直流支撑电容组件。它接在直流母线上，相当于一个”能量池”——滤除整流过来的纹波，并在IGCT开关瞬间提供瞬时电流支撑。这个电容的低感抗设计很关键，感抗高了会产生电压尖峰，可能把IGCT击穿。

现场痛点

搞中压变频器维修的都知道，ACS6000这种大家伙，功率单元坏了最麻烦。

不是说换模块难——拆几个螺丝的事。难的是定位问题。一个功率单元里，有控制板、驱动板、IGCT、电容、散热器……故障报”Gate Drive Fault”，到底是GDIU坏了？还是某块驱动板坏了？还是光纤断了？还是IGCT本身击穿了？没有经验的人，一拆一整天，换了一堆件还是不行。

去年去一个矿山，他们的提升机变频器报”F018 门极驱动故障”。现场电工把整个功率单元拆下来，把GVC707AE01、两块驱动板、IGCT全换了，花了6个小时。送电，故障还在。

后来我让他用示波器测驱动板输出的门极脉冲——没有波形。顺着往回查，发现是GDIU到驱动板之间的那根光纤头松了，光信号过不去。重新插紧，故障消除。

6个小时的活，其实5分钟能搞定。问题在于，不懂这套”控制-驱动-功率”链路的信号流向，就只能盲换。

典型应用场景

1. ACS6000中压变频器 – 功率单元维修
   变频器报”门极驱动故障”、”短路保护”、”直流母线过压”，需要逐级排查GDIU、驱动板、IGCT和电容。这套组合就是功率单元的核心替换件。
2. SFC静态变频器 – 抽水蓄能机组启动
   抽水蓄能电站的SFC系统，用这套驱动套件控制IGCT，把水泵机组从静止拖到同步转速。SFC对驱动信号的时序精度要求极高——上下管不能同时导通，否则直通短路。
3. 大型STATCOM – 无功补偿装置
   新能源场站的静止同步补偿器，功率模块需要高频开关。这套驱动套件支持纳秒级的信号传输延迟和微秒级的短路保护。
4. 轧机主传动 – 冶金行业
   热轧厂的精轧机，电机频繁加减速、正反转冲击大。门极驱动系统的响应速度直接影响轧制精度。
5. 油气管道 – 电驱压缩机
   天然气长输管道的压缩机站，变频器连续运行数千小时不停。驱动板和电容的可靠性是关键——坏了就得停机换。

核心卖点与差异化

· 完整链路覆盖 – 从GDIU(调度)到门极驱动板(执行)再到电容(储能)，一套组件覆盖功率单元的核心部分

· 智能驱动管理 – GDIU对多块驱动板进行集中配置、状态监控和故障诊断，简化上层控制器负担

· 光纤隔离 >10-15kV – 控制侧与功率侧完全电气隔离，保障中压系统安全

· 微秒级短路保护 – 驱动板集成DESAT检测，<5μs响应，IGCT故障时快速关断

· 低感抗电容设计 – 5SXE05-0156专为抑制开关尖峰设计，保护IGCT和驱动板

· 匹配新一代平台 – GVC7系列用于较新版本的ACS6000C或特定优化的PCS6000平台

· 一年质保 + 上机测试 – 出货前在真实ACS6000测试平台上验证功能

· 现货当天发 – 国内仓库常备库存，避免原厂6-8周货期
