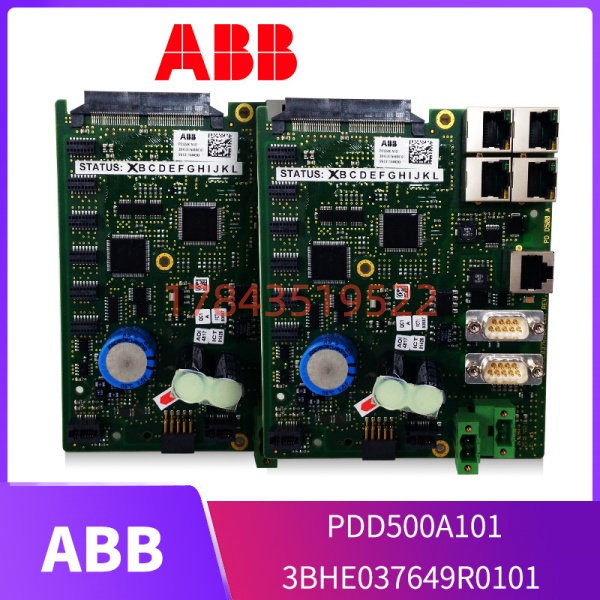

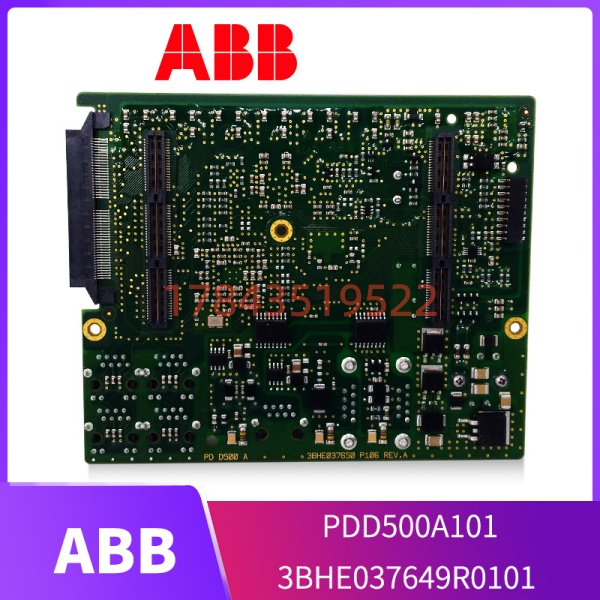

ABB PDD500A101 3BHE037649R0101 | 电源转换模块

描述

关键技术规格

产品深度介绍

PDD500A101（订货号 3BHE037649R0101）是ABB大功率变流器平台中的一块板卡级模块。它不单独工作，而是安装在ACS6000中压变频器、SFC静态变频器或UNITROL励磁系统的控制柜内，扮演”电源分配+信号接口”的角色。

要理解这块板子的定位，得先搞清楚ABB 3BHE系列板卡的分层架构。在兆瓦级变流系统里，控制硬件通常分三层：

• 顶层：系统主控板（如GVC系列），负责算法、通讯、协调
• 中层：控制接口/驱动分配板，负责信号转换、电源分配、故障汇总
• 底层：门极驱动板（如3BHB系列），直接触发IGCT功率模块

PDD500A101属于中层。它的任务不是算PID，而是”伺候”那些算PID的板子——给它们供电、帮它们把信号转成合适的形式、把底层驱动板的状态汇总上报。

具体功能包括：

• 从柜内24V DC电源取电，经内部DC/DC转换后供给周边的控制板和驱动板
• 接收上层主控板的开关指令，转换成驱动板能识别的信号格式
• 汇总多块门极驱动板的故障状态，上报给主控板
• 提供隔离屏障，保护上层控制器不受功率侧干扰

应用场景与现场痛点

现场痛点

搞中压变频器维修的都清楚，功率单元故障排查最磨人的不是换IGCT，而是定位到底是哪块板子坏了。

一个功率单元里有主控板、接口板、驱动板、电源板、电容、IGCT……故障报”Gate Drive Fault”，你拆开一看，三五块板子排在那儿，不知道哪块出的问题。没有备件的情况下，只能一块一块换着试——效率极低，而且容易把好板子也搞坏。

PDD500A101这种”中层”板子，故障表现往往是”连带”的——它坏了，下面好几块驱动板都没电或没信号，报一堆故障码。经验不足的人容易被误导，以为驱动板全坏了，其实根因在PDD这块板。

典型应用场景

1. ACS6000中压变频器 – 功率单元控制/电源接口
   PDD500A101安装在每个功率单元内，负责给该单元的驱动板供电、分配控制信号、汇总故障状态。一个ACS6000柜子里可能有多个功率单元，每个单元配一块PDD板。
2. SFC静态变频器 – 抽水蓄能机组启动
   抽水蓄能电站的SFC系统，功率单元数量多、控制复杂。作为信号分配节点，确保主控板的指令准确送达每一个IGCT驱动板。
3. UNITROL励磁系统 – 晶闸管整流桥接口
   励磁系统的功率部分由晶闸管整流桥构成。在这里负责给晶闸管触发板供电和分配触发脉冲。
4. PCS6000 STATCOM – 无功补偿装置
   新能源场站的STATCOM，功率模块数量庞大。作为分布式接口板，降低主控板的接线负担。
5. 大型矿山提升机 – 变频驱动系统
   矿井提升机对可靠性要求极高。的冗余供电设计（如适用）能提升系统可用性。

核心卖点与差异化

· 中层接口板 – 在主控板（算法）和门极驱动板（执行）之间承上启下，负责电源分配和信号转发

· 24V DC供电 – 标准工业控制电源，由柜内电源模块提供，板载DC/DC转换输出多路隔离电压

· 故障汇总上报 – 收集底层多块驱动板的健康状态，上报给主控板，简化故障诊断

· 隔离设计 – 控制侧与功率侧电气隔离，保护上层控制器

· 插件式安装 – PCB直接插入机柜背板或导轨，更换方便

· 专用于ABB功率平台 – ACS6000、SFC、PCS6000、UNITROL等系统的原装配套

· 一年质保 + 上机测试 – 出货前在真实/SFC测试平台上验证

决策建议

1. 优先同型号替换 – 现场用什么型号，就买什么型号。不同PDD系列之间的差异（如 vs PDD200A101）可能体现在输出路数、电压等级、通信协议上，乱换可能烧板子。
2. 版本核对（重要） – 3BHE037649R0101末尾的”0101″是硬件版本。不同版本之间可能存在差异，采购前必须核对现场模块的完整物料号和丝印。
3. 故障排查顺序 – 出问题时，建议按以下顺序排查：
   • 检查24V输入是否正常（用万用表测）
   • 检查输出到驱动板的供电是否正常
   • 检查光纤/信号线是否松动
   • 确认不是外围问题后，再换PDD板
4. 成套备货建议 – 如果现场有3个以上功率单元，建议把PDD板、驱动板、主控板都备一套。功率单元故障时，你很难快速定位到具体是哪块板子。成套备着能大幅缩短停机时间。
5. 注意区分平台 – 确认你的系统是/SFC/PCS6000/UNITROL，而非AC800M DCS。型号前缀3BHE对应大功率变流器，3BSE对应AC800M PLC——两者不通用。
