描述
产品详情
・型号：XXD129A01 物料编号 3BHE012436R0001（PEC800-BP）
・品牌：ABB
・系列：UNITROL 6000 静态励磁配套 PEC800 机架系统
规格参数
| 参数项 | 原厂标定标准参数 |
|---|---|

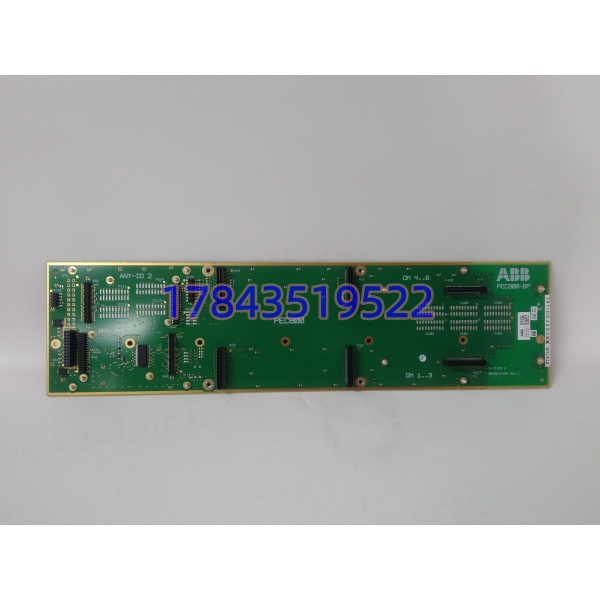

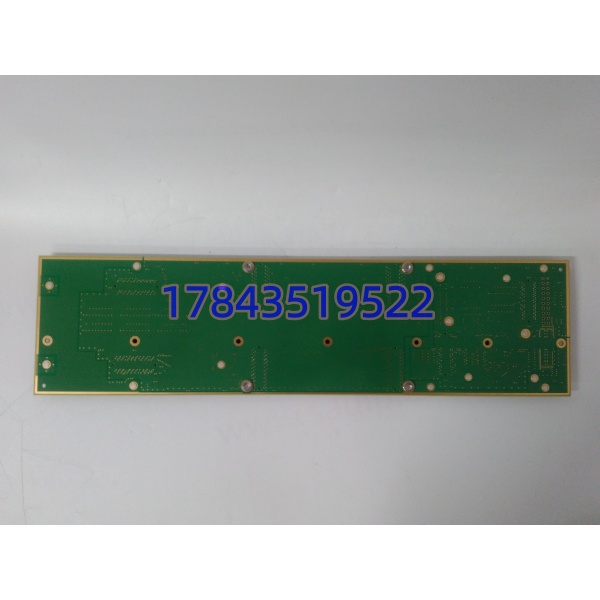

| 设备全称 | PEC800-BP 系统互联背板 XXD129A01 |
| 适配卡件 | PPC380AE02 主控、UAD206A101 数字 IO、各类模拟采集板卡 |
| 内部总线 | PEC 专用高速并行总线，控制周期 400μs 同步传输 |
| 供电分配 | 背板统一接入 24VDC，分多路独立回路向各槽位供电 |
| 槽位布局 | 标准化多插槽结构，可灵活增减励磁运算、信号扩展板卡 |
| 信号隔离布线 | 强弱电分区走线，模拟 / 数字通道分区隔离，降低谐波干扰 |
| 环境耐受温区 | -20℃ ~ +70℃，适配电厂中控柜长期连续运行 |
| 湿度标准 | 5%~95% 无冷凝，符合 IEC 60068 工业环境规范 |
| 防护等级 | IP20，仅室内防尘控制柜内安装 |
| 机械结构 | 标准 6U 机架安装，高强度 PCB 背板带加固铜箔走线 |
| 整机尺寸 | 365mm（长）×230mm（高）×32mm（厚） |
| 整机净重 | 1.12kg |
| 生命周期状态 | ABB 永久停产，新项目改用新一代 PEC 背板，存量机组仅库存维保供货 |
| 硬件防护 | 每路插槽内置独立限流保险，单卡短路不拖垮整套背板供电 |
产品介绍
（随机切入策略：D 核心数据驱动）整套励磁系统所有运算、信号交互都依托背板铜箔走线传输，XXD129A01 PEC800-BP 总线阻抗、布线间距均经过原厂匹配，保障 400μs 高速闭环控制不出现信号延迟畸变。严格来说，自行改造的通用背板总线阻抗不达标，电网波动时会出现主控与 IO 板通讯丢包。根据 ABB UNITROL 原厂 Datasheet 标定，这款母板强弱电分区布线，规避电厂变频器、整流柜带来的电磁谐波；多路独立供电回路，单块板卡短路只会切断对应槽位电源，不会造成整柜励磁系统失电。火电、水电早年大批量配套该机架背板，产品线迭代后新款励磁系统更换背板总线架构，新旧硬件无法混用，存量并网机组只能依靠库存备件维持运行，提前储备战略库存，能避开欧洲原厂 90 天以上长交期带来的机组停机风险。
应用场景与库存策略
励磁背板属于系统基础承载件，背板铜箔老化、插槽接触不良会造成全部控制板卡离线，机组直接解列停机；海外原厂标准交期最长可达 120 天，临时全球寻源很难匹配抢修窗口期。
- 火力发电厂 UNITROL 6000 励磁控制柜：每台发电机组配套 1 套 PEC800-BP 背板，归入 A 类核心安全备件，厂区备件库常备 1 块缓冲库存。
- 大中型抽水蓄能电站同步机组：电站站点分散、跨区域物流调货周期长，不适合就地大量囤货，集团供应链统一代管库存，故障加急空运调拨。
- 化工自备余热发电励磁系统：车间大功率整流设备电磁干扰强，背板插槽触点氧化概率偏高，按每 3 台机组储备 1 块备用背板。
- 燃气联合循环电站：如果现场扩容新增多路 IO 板卡，更换简易通用背板会不会出现调压滞后？现场多次检修验证，只有原厂 PEC800-BP 匹配总线时序，可维持 400μs 稳定控制周期。
真实案例山东某自备电厂 #4 机组夜班 PEC800-BP 背板供电回路铜箔烧蚀，整套 PPC380 主控、UAD206 IO 板全部离线，机组被迫解列停机。仓库无备用库存，向瑞典原厂代理商下单等待 103 天，厂区富余蒸汽无法转化发电量，每日直接经济损失超 21 万。后续采购团队将 XXD129A01 划入年度战略囤货清单，一次性采购未来 5 年维保备件总量，彻底规避机组长期停运限发风险。
