ABB GVC736CE101 3BHE039203R0101 | AC800PEC 控制器模块

描述

关键技术规格

产品深度介绍

这组型号包含两个完全不同的产品，但它们在ABB大功率变流系统中是”黄金搭档”——GVC736CE101是控制器，5SXE12-0184是被它控制的IGCT功率模块。

先说 GVC736CE101（也叫3BHE039203R0101）。它属于ABB AC800PEC 高性能控制平台——注意，不是AC800M。AC800M是DCS系统的过程控制器，处理温度、压力、流量；AC800PEC是专门为电力电子控制设计的，处理的是微秒级的脉冲触发、矢量控制、电网同步这些任务。

AC800PEC的核心优势在于处理速度和并行计算能力。它搭载多核处理器，能够在几十微秒内完成复杂的控制算法——比如高压直流输电(HVDC)的换流阀触发计算，或者STATCOM的无功电流调节。编程用的是ABB Control Builder环境，支持IEC 61131-3语言，也可以用C/C++写高性能算法。

通信能力方面，GVC736CE101集成了以太网、PROFIBUS、Modbus，还支持IEC 61850——这是数字化变电站的标准通信协议，说明这块板子是为电网级应用设计的。

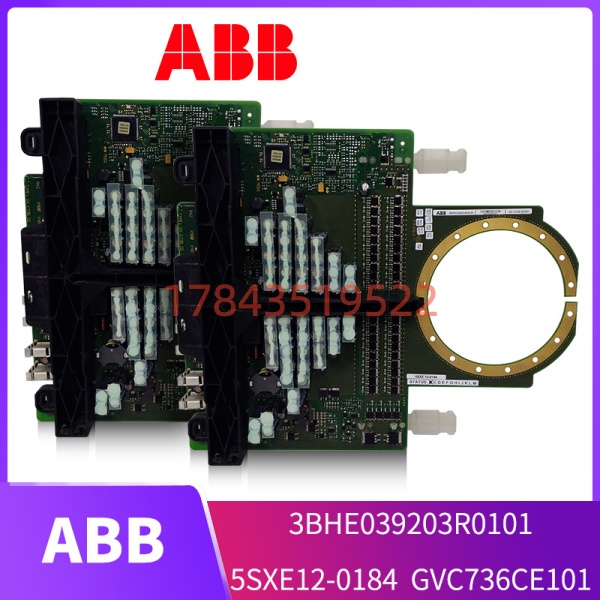

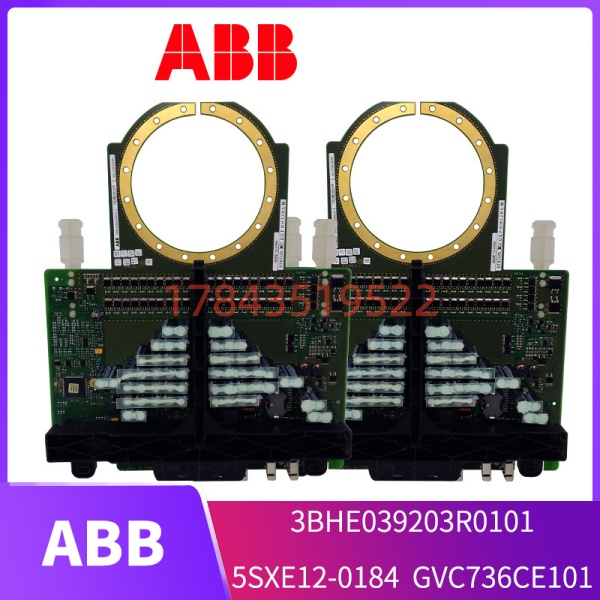

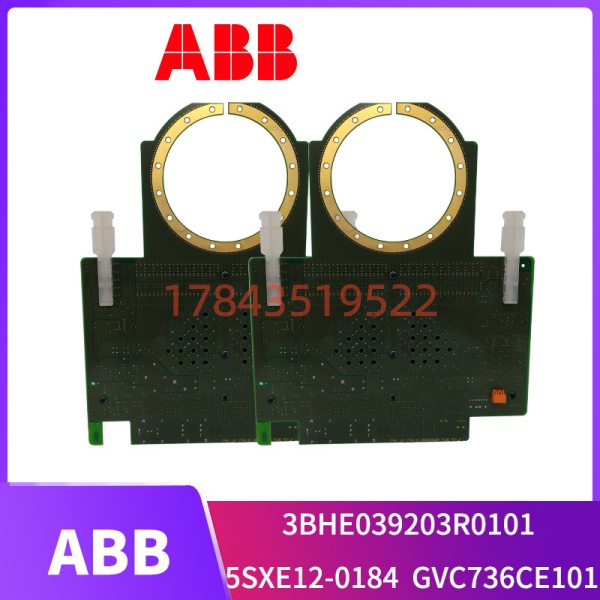

再说 5SXE12-0184。这是一块IGCT功率模块——IGCT全称”集成门极换流晶闸管”，你可以把它理解成”超级晶闸管”：既有晶闸管的低导通损耗，又能像IGBT一样快速关断。

技术参数：6000V耐压，360A电流，2kHz开关频率。这组数据放在中压变频器领域属于中等偏上水平——不是最大的，但足够驱动几兆瓦的电机。封装是平板压接式，配合散热器和夹具使用。

GVC736CE101 和 5SXE12-0184 的关系：GVC736CE101通过光纤向门极驱动板发送触发脉冲，驱动板再把信号放大，去触发5SXE12-0184 IGCT的导通和关断。所以这组型号不是替代关系，而是控制层+功率层的配套组合。

应用场景与现场痛点

现场痛点

搞电力电子系统维护的都清楚，HVDC换流站或STATCOM这种装置，出了故障最难定位。

问题在于分层太多：上层有控制器，中间有门极驱动板，下层有IGCT模块。故障报”换流阀触发失败”——到底是控制器没发脉冲？还是光纤断了？还是驱动板坏了？还是IGCT本身击穿了？没有经验的人，一块一块换着试，效率极低。

而且这类系统通常没有备件。HVDC换流站这种国家级工程，采购流程复杂，备件周期长。一旦核心板卡或功率模块故障，停机损失按百万/天计算。

典型应用场景

1. 高压直流输电(HVDC) – 换流站控制
   HVDC换流站中，作为极控系统或换流阀控制单元的核心，执行换流阀触发角计算、无功功率控制和故障保护逻辑。5SXE12-0184则作为换流阀的功率半导体器件，承担交直流变换的核心开关功能。
2. 柔性交流输电(FACTS) – STATCOM/SVC
   新能源场站的静止同步补偿器(STATCOM)，负责快速无功电流调节算法，5SXE12-0184作为逆变器的功率开关。这类应用对响应速度要求极高——电网电压跌落时，STATCOM必须在几毫秒内输出无功支撑。
3. 船舶电力推进 – 变频驱动系统
   破冰船、科考船、大型邮轮的电力推进系统，执行推进电机的矢量控制和转矩调节，5SXE12-0184作为中压变频器的功率模块。
4. 轧钢自动化 – 高精度传动控制
   冶金行业的轧机主传动，需要微秒级的转矩响应。的高速处理能力满足这个要求，5SXE12-0184提供足够的功率输出。
5. 大功率中压变频器 – ACS6000/SFC
   这是最常见的应用场景——作为ACS6000的传动控制单元(DCU)核心，5SXE12-0184作为功率柜里的IGCT模块，共同驱动风机、压缩机、泵类负载。

核心卖点与差异化

(AC800PEC控制器)

· 电力电子专用平台 – 区别于AC800M过程控制器，专为HVDC、FACTS、高速传动设计，微秒级响应

· 多核并行处理 – 多核处理器架构，支持复杂算法并行计算，处理能力远超通用PLC

· IEC 61850原生支持 – 数字化变电站标准协议，可直接接入智能电网通信网络

· 光纤隔离触发 – 控制侧与功率侧光纤隔离，抗干扰能力强，保障高压安全

· Control Builder统一编程 – 支持IEC 61131-3及高级语言，与ABB控制系统无缝集成

5SXE12-0184 (IGCT功率模块)

· IGCT技术优势 – 导通压降低（~1.8V），开关损耗小，比同规格IGBT模块效率高

· 6000V/360A高功率密度 – 适合中压变频器和电网级应用，功率密度高

· 平板压接封装 – 双面散热设计，失效模式为短路（比IGBT开路失效更安全）

· 宽开关频率范围 – 支持2kHz开关频率，适配电机驱动和电网应用

· 模块化设计 – 便于系统集成和维护，可多模块串联实现更高电压等级

成套优势

· 原厂配套设计 – 与5SXE12-0184在ABB系统中本来就是配套使用的，兼容性无争议

· 一年质保 + 上机测试 – 出货前在真实HVDC/ACS6000测试平台上验证功能

· 现货当天发 – 国内仓库常备库存，避免原厂8-12周货期

决策建议

1. 哪个坏了换哪个 – 这两个组件功能独立，坏了哪个换哪个。控制器故障不影响IGCT本身，IGCT击穿也不影响控制器。
2. 版本核对（重要） – 采购前必须核对现场模块的完整物料号：
   • ：确认3BHE039203R0101末尾版本号
   • 5SXE12-0184：确认电压/电流等级与系统匹配
3. • 注意区分和AC800M。两者虽然都是ABB控制器，但平台不同、编程环境不同、机架不同、I/O模块不通用。采购时务必确认你的系统是PEC还是M。
4. IGCT更换注意事项 – 5SXE12-0184是平板压接式IGCT，更换时需注意：
   • 必须配合原厂散热器和夹具
   • 导热脂均匀涂覆，厚度50-100μm
   • 压装扭矩必须按手册（扭矩过大压碎芯片，过小接触电阻大发热）
   • 建议由有经验的技术人员操作
5. 故障排查顺序 – 如果系统报”换流阀触发失败”，建议按以下顺序排查：
   • 先用示波器测的光纤输出口有无脉冲
   • 再检查光纤是否损坏或接头松动
   • 然后测门极驱动板的输出
   • 最后检查5SXE12-0184本身
   • 顺序反了，浪费时间还容易误判
6. 成套备货建议 – 如果现场是HVDC换流站或STATCOM这类关键设施，建议把、门极驱动板、5SXE12-0184都备一套。故障时快速替换，等不起原厂货期。
