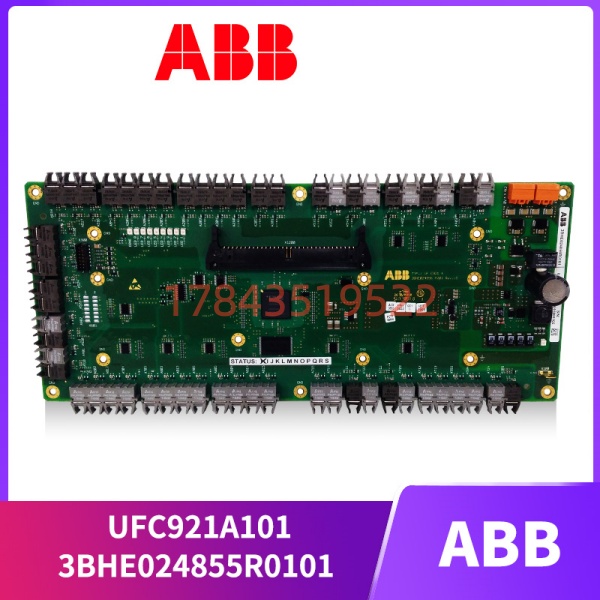

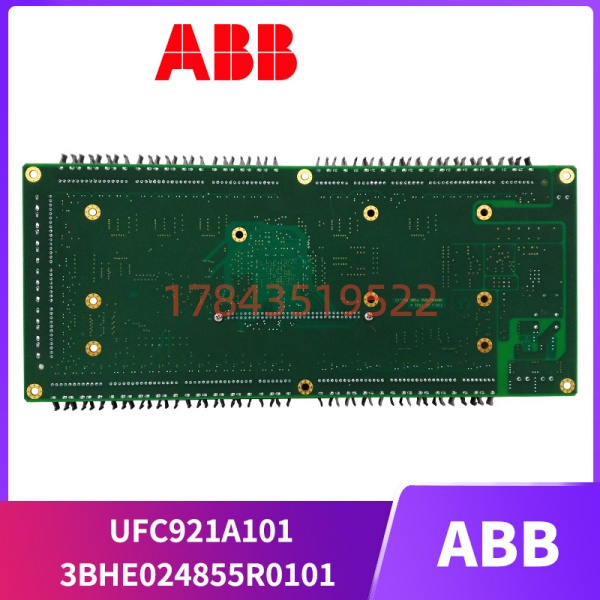

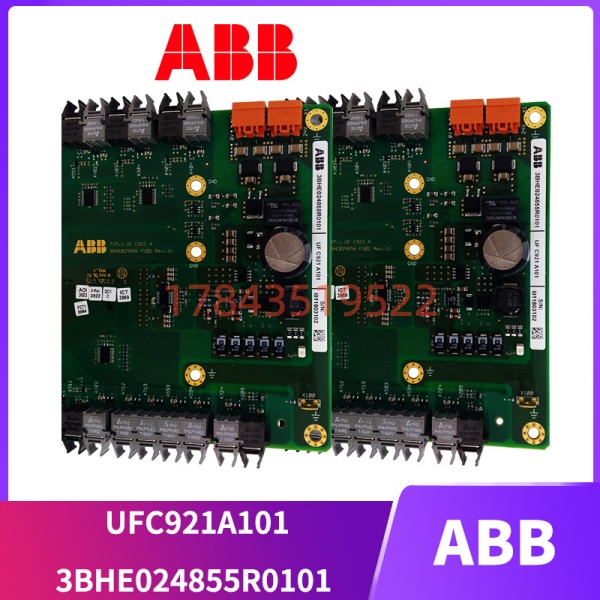

ABB 3BHE024855R0101 UFC921A101 | 发电机励磁控制板

描述

关键技术规格

产品深度介绍

UFC921A101 (订货号 3BHE024855R0101) 是ABB UNITROL 6000系列数字励磁系统的核心主控制板。UNITROL 6000是ABB最新一代的同步发电机励磁系统，UFC921A101就是这套系统的“大脑”——负责自动电压调节(AVR)、无功功率控制、电力系统稳定器(PSS)、各种限制器(过励/欠励/伏赫兹)以及发电机保护逻辑的执行。

这个模块跟常见的AC800M控制器(比如PM864A)完全是两回事。AC800M是DCS的过程控制器，处理温度、压力、流量。UFC921A101是励磁专用控制器，它的输入是发电机机端PT/CT信号(电压互感器、电流互感器)，输出是晶闸管整流桥的触发脉冲。它要干的事是：检测机端电压变化 → PID计算 → 调整励磁电流 → 维持电压恒定。整个过程要求在几十毫秒内完成。

功能层面，UFC921A101集成了几大核心能力。自动电压调节器(AVR)是基础功能，基于PID算法维持发电机端电压恒定。电力系统稳定器(PSS)通过附加励磁控制抑制电网低频振荡，这个功能对大型并网机组特别重要——电网扰动时PSS能快速提供阻尼。各种限制器(过励限制、欠励限制、定子电流限制、伏赫兹限制)确保发电机在安全运行区内工作，不会因为操作员误操作而损坏设备。故障录波功能内置，扰动时自动记录波形，方便事后分析。

重要澄清：网上很多第三方网站把UFC921A101错误归类为“Modicon M340模块”、“DC电源模块”、“变频器”甚至“AC800M控制器”。这些信息都是错误的。的唯一正确归属是ABB UNITROL 6000励磁系统的主控制板。采购时一定要注意，这个模块用在发电厂，不是用在生产线上的。

应用场景与现场痛点

现场痛点

搞发电厂电气检修的都清楚，励磁系统出问题比DCS出问题更麻烦。

DCS坏了，机组可能还能手动运行。励磁系统坏了——发电机没磁场，发不出电，机组直接解列。更麻烦的是，励磁系统的故障原因很难找。是AVR控制板坏了？还是晶闸管坏了？还是PT信号断了？还是PSS参数设置不对？没有经验的人，排查一整天都找不到问题。

去年去一个火电厂，他们的UNITROL 6000报“Field Overvoltage”。电气专工老周把换了一块，故障依旧。后来我用示波器看触发脉冲波形，发现有一路脉冲幅度偏低，顺着查发现是脉冲放大板坏了。本身是好的，白换了。

这件事说明一个问题：是控制核心，但故障不一定是它引起的。换之前，先确认外围。

典型应用场景

1. 大型火力发电厂 – 汽轮发电机励磁控制
   300MW、600MW、1000MW机组的自并激励磁系统。执行AVR、PSS、限制器功能，维持机端电压恒定，参与电网无功调节。PSS功能对抑制电网低频振荡至关重要。
2. 水力发电厂 – 水轮发电机励磁控制
   水电机组工况变化快，启停频繁。需要适应快速变化的工况，提供平滑的励磁调节。抽水蓄能机组对励磁响应速度要求更高。
3. 燃气轮机发电厂 – 燃机发电机励磁控制
   燃机机组启动快、负荷跟踪频繁。励磁系统必须快速响应，的高速处理能力满足这个要求。
4. 核电站 – 汽轮发电机励磁控制
   核电站对设备可靠性要求极高。作为UNITROL 6000的核心，设计上考虑了故障安全特性。
5. 工业自备电厂 – 企业发电机组励磁控制
   钢铁、化工、造纸企业的自备电厂，机组容量从几十MW到几百MW不等。提供了完整的励磁控制功能，适合这些场合。

核心卖点与差异化

· UNITROL 6000平台核心 – ABB最新一代数字励磁系统的主控板，代表了ABB在励磁控制领域的技术积累

· 高性能处理器 – 32/64位处理器，毫秒级响应速度，满足大机组对励磁调节的快速性要求

· 全功能集成 – AVR、PSS、限制器、保护、故障录波高度集成，一块板子完成所有励磁控制功能

· IEC 61850通信 – 支持数字化变电站通信标准，可直接接入智能电厂网络架构

· 光纤脉冲输出 – 触发脉冲通过光纤传输到功率单元，抗干扰能力强，适合电厂强电磁环境

· 故障录波 – 内置高速录波，扰动时自动记录波形，方便事后故障分析

· 一年质保 + 上机测试 – 出货前在UNITROL 6000测试平台上验证功能

· 现货当天发 – 国内仓库常备库存，避免原厂4-6周货期
