描述
关键技术规格
组件1: 5SHX08F4502 (IGCT功率模块)
| 参数 | 规格 |
|---|---|
| 产品类型 | RC-IGCT (反向导通集成门极换流晶闸管) |
| 反向重复峰值电压(VDRM) | 4500V (4.5kV) |
| 通态平均电流(ITAV, 55°C) | 1850A |
| 10秒过载峰值电流 | 3700A |
| 关断电流能力 | 3700A DC |
| 开关频率(长期) | 500Hz (短脉冲可达40kHz) |
| 封装形式 | 高压功率模块，低杂散电感设计 |
| 尺寸(约) | 230×260×35mm |
| 重量(约) | 1.9kg |
| 工作结温 | -40°C 至 +125°C |
| 集成度 | IGCT芯片 + 反并联续流二极管 + 低电感门极驱动接口，一体化封装 |
组件2: 3BHB003387R0101 (驱动接口单元)
| 参数 | 规格 |
|---|---|
| 产品类型 | IGCT门极驱动接口单元 (GDIU) / 驱动控制板 |
| 核心功能 | 接收控制指令，进行时序处理、信号分配，管理门极驱动板 |
| 通信方式 | 光纤/背板总线 |
| 典型应用 | ACS6000/ACS8000功率单元 |
| 配套驱动板 | 3BHB003149P201/P104 等 |
组件3: 5SXE05-0151 (直流支撑电容)
| 参数 | 规格 |
|---|---|
| 产品类型 | 直流支撑电容组件 |
| 系列 | 5SXE系列 (与0152/0155/0156同系列) |
| 核心功能 | 直流母线滤波、瞬时能量支撑、抑制电压尖峰 |
| 设计特点 | 低等效串联电阻(ESR)和电感(ESL)，专为低感抗设计 |
组件4: GVC703AE01 (控制板)
| 参数 | 规格 |
|---|---|
| 产品类型 | 传动控制板 / 系统控制/通讯处理器 |
| 核心功能 | 执行核心控制算法、网络通讯、系统协调 |
| 典型接口 | 光纤通道、以太网、背板总线 |
| 适用传动系列 | ABB ACS800、ACS880、ACS6000等系列 |
产品深度介绍
这是一套ABB ACS6000/ACS8000中压变频器功率单元的“核心四件套”。不是单一个模块，而是从“顶层决策”到“功率执行”再到“能量支撑”的完整硬件链路。

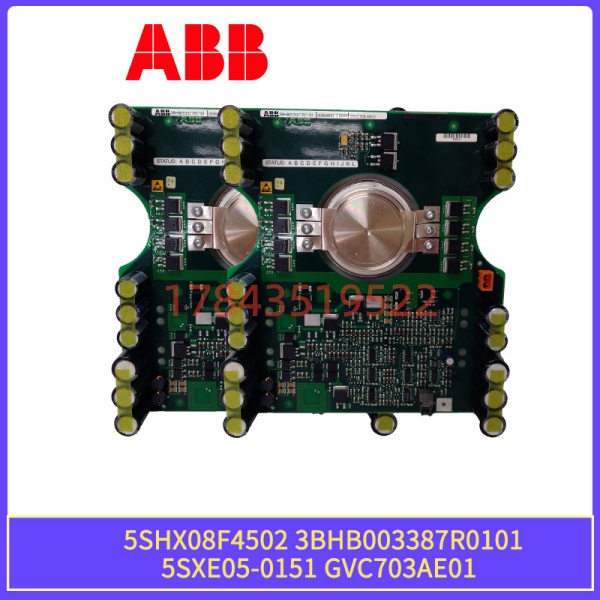

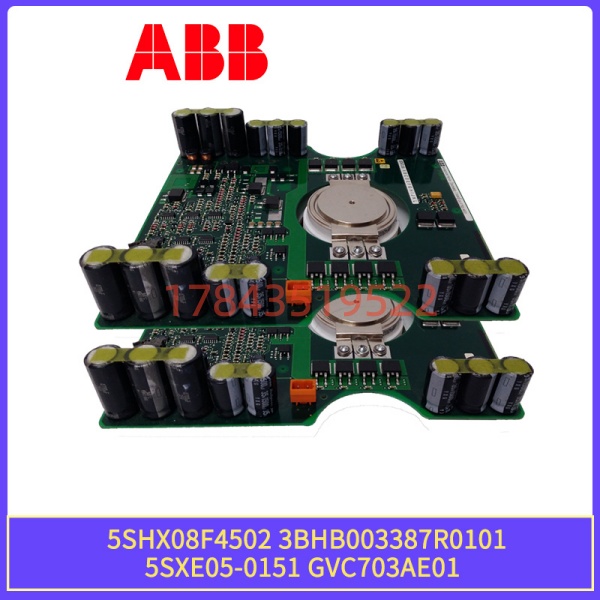

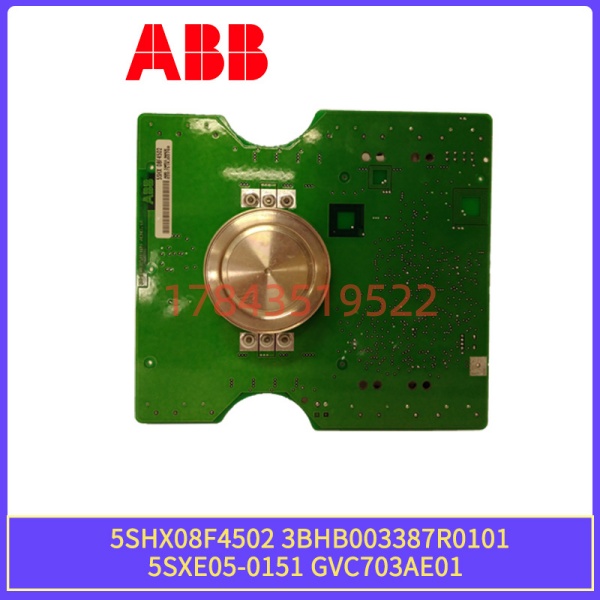

先说 5SHX08F4502。这是一块RC-IGCT——全称“反向导通集成门极换流晶闸管”。你可以理解成ABB在大功率半导体领域的一项关键技术：它把IGCT芯片、反并联续流二极管、低电感门极驱动接口全部封装在一起。电压等级4.5kV，电流1850A，单模块就能处理兆瓦级的功率。这种器件跟普通IGBT比有什么优势？导通压降低（约1.8V），开关损耗小，而且失效模式是短路而不是开路——对变频器来说，模块短路比开路安全，至少设备不会突然失去动力。
然后是 3BHB003387R0101，这是一个门极驱动接口单元(GDIU)。它的角色是“调度中心”——接收上层控制板(GVC703AE01)发来的开关指令，进行时序处理、信号分配，然后分发给下面的门极驱动板。同时它还负责管理多块驱动板的电源、同步、状态采集和故障汇总。上层控制器不直接管IGCT怎么开关，而是告诉GDIU“我要开/关”，剩下的时序细节由GDIU处理。
5SXE05-0151是直流支撑电容组件。它接在直流母线上，相当于一个“能量池”——滤除整流过来的纹波，并在IGCT开关瞬间提供瞬时电流支撑。这个电容的低感抗设计很关键，感抗高了会产生电压尖峰，可能把IGCT击穿。5SXE05-0151与0152、0155、0156同属一个系列，但参数等级不同，专为匹配5SHX08F4502的功率等级而设计。
最后是 GVC703AE01，一块系统控制板或通讯处理器。它是整个驱动系统的“决策大脑”——执行核心控制算法(如矢量控制、直接转矩控制)，或作为与工厂网络通讯的主接口。GVC7开头的型号通常属于较新的控制平台，在处理器性能、通讯带宽和诊断功能上比早期型号有所增强。
这组套件之间的关系：GVC703AE01是“大脑”下指令 → 3BHB003387R0101是“调度中心”分配信号 → 门极驱动板(如3BHB003149P201/P104)是“机械手”执行动作 → 5SXE05-0151是“能量池”提供支撑 → 5SHX08F4502是“肌肉”完成功率输出。缺了任何一环，整个功率单元都转不起来。
应用场景与现场痛点
现场痛点
搞中压变频器维修的都知道，ACS6000/8000这种大家伙，功率单元坏了最麻烦。
不是说换模块难——拆几个螺丝的事。难的是定位问题。一个功率单元里有控制板、接口板、驱动板、电容、IGCT……故障报”Gate Drive Fault”，到底是GVC703AE01控制板坏了？还是3BHB003387R0101接口板坏了？还是某块驱动板坏了？还是IGCT本身击穿了？还是电容老化了？没有经验的人，一拆一整天，换了一堆件还是不行。
去年去一个矿山，他们的提升机变频器报故障。现场电工把整个功率单元拆下来，把控制板、接口板、驱动板、IGCT全换了，花了8个小时。送电，故障还在。后来我用示波器测驱动板输出的门极脉冲——没有波形。顺着往回查，发现是GVC703AE01到3BHB003387R0101之间的光纤头松了。重新插紧，故障消除。
8个小时的活，其实5分钟能搞定。问题在于，不懂这套“控制→接口→驱动→功率”链路的信号流向，就只能盲换。
典型应用场景
- ACS6000中压变频器 – 功率单元核心
用于驱动矿井提升机、轧机主传动、天然气管道压缩机。5SHX08F4502作为主功率开关，3BHB003387R0101和构成控制驱动链路，5SXE05-0151提供直流支撑。 - ACS8000中压变频器 – 大功率传动
ACS8000是ACS6000的升级平台，处理功率更大。5SHX08F4502的单模块4.5kV/1850A等级，可串联使用实现更高电压。 - SFC静态变频器 – 抽水蓄能机组启动
抽水蓄能电站的SFC系统，需要将水泵机组从静止拖到同步转速。这组套件的快速响应能力满足SFC对转矩控制精度的要求。 - STATCOM静止同步补偿器 – 新能源场站无功补偿
风电场、光伏电站的STATCOM，功率模块需要高频开关。5SHX08F4502支持短脉冲40kHz的开关频率，满足STATCOM的动态响应要求。 - HVDC高压直流输电 – 换流阀子模块
VSC-HVDC工程的换流阀子模块，需要集成IGCT、驱动、电容和控制的完整单元。这套组合与此需求高度吻合。
核心卖点与差异化
5SHX08F4502 (IGCT功率模块)
· 4.5kV/1850A高功率密度 – 单模块处理兆瓦级功率，减少串联数量，降低系统复杂度
· RC-IGCT反向导通技术 – 内置反并联二极管，无需外部续流，简化拓扑、降低损耗
· 低导通损耗 – 导通压降约1.8V，比同规格IGBT效率高2-3%
· 快速开关能力 – 长期开关频率500Hz，短脉冲可达40kHz，适配STATCOM等高动态应用
· 高可靠性设计 – 工作结温-40°C至+125°C，寿命>100,000小时
3BHB003387R0101 (驱动接口单元)
· 智能驱动管理 – 集中管理多块门极驱动板的电源、同步、状态采集和故障汇总
· 光纤隔离 >10kV – 控制侧与功率侧完全电气隔离，保障中压系统安全
· 微秒级故障响应 – 汇总底层驱动板故障状态，快速上报给上层控制器
5SXE05-0151 (直流支撑电容)
· 低感抗设计 – 专为抑制IGCT开关尖峰设计，保护功率器件和驱动板
· 高额定直流电压 – 匹配4.5kV系统，提供稳定的直流母线支撑
(控制板)
· 高性能控制核心 – 执行矢量控制、直接转矩控制等复杂算法
· 丰富通信接口 – 支持以太网、PROFIBUS、Modbus等工业总线
· 模块化设计 – 便于系统升级与维护，支持远程监控与调试
