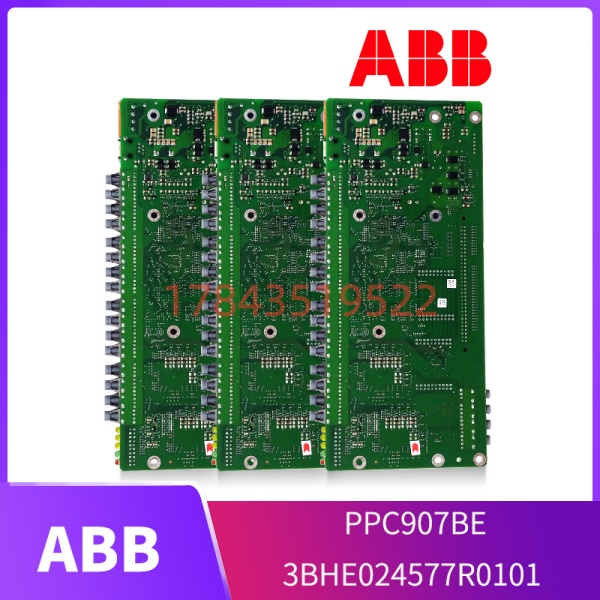

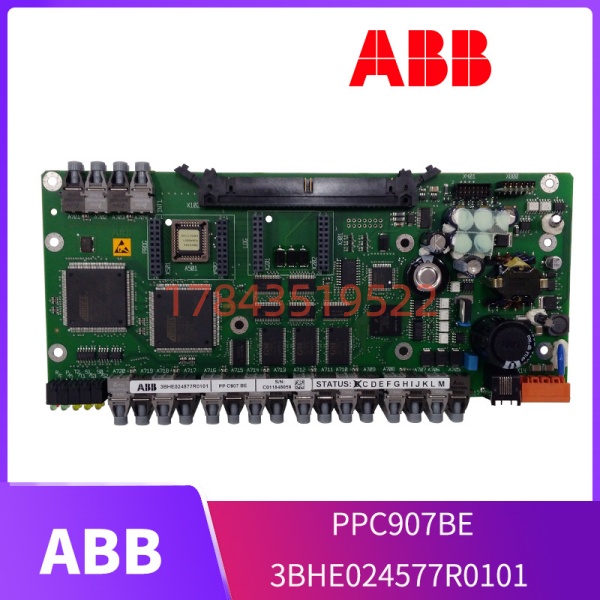

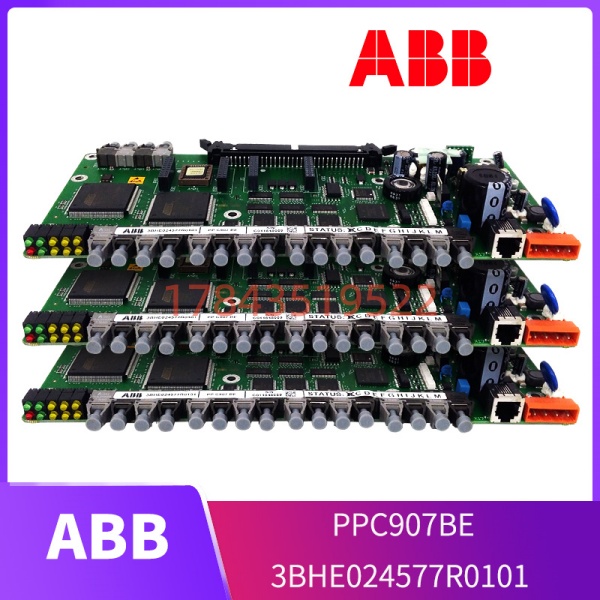

描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 操作员面板 (Operator Panel) |
| 型号代码 | PPC907BE |
| 完整物料号 | 3BHE024577R0101 |
| 显示屏类型 | 彩色 TFT 液晶屏 |
| 屏幕尺寸 | 15.1 英寸 (对角线) |
| 分辨率 | 1024 x 768 像素 (XGA) |
| 操作方式 | 触摸屏 + 集成功能按键 |
| 支持系统 | ABB 800xA 分布式控制系统 |
| 防护等级 | 前板 IP65 (NEMA 4X)，适用于工业环境 |
| 安装方式 | 面板嵌入式安装 |
| 认证信息 | CE, UL, C-Tick, ATEX (可选) |
| 通讯接口 | 通常通过 Panel Bus 800 与控制器连接 |
产品深度介绍
ABB PPC907BE (3BHE024577R0101) 是 800xA 扩展操作员系列中的一款触摸式工业面板。它集成了 15.1 英寸的 TFT 显示屏和物理功能按键，专为在严苛工业环境下实现可靠的过程监控和操作而设计，是 DCS 操作员站的核心交互设备。
这块面板的优势在于其坚固的设计和针对 800xA 系统的深度集成。相比通用 HMI，它原生支持系统的所有功能块和画面，响应速度更快，维护也更简单。对于正在运行 800xA 系统的工厂来说，它是操作员界面升级或备件替换的首选。
应用场景与工程痛点
控制室里，最怕的就是操作员站突然黑屏或触摸失灵。操作工眼前一黑，整条生产线就成了“瞎子”，只能靠对讲机和经验去猜。尤其在交接班或生产波动时，这种情况能把值班长急出一身汗。PPC907BE 这类专用面板，就是为杜绝这种局面设计的——它不只是一块屏幕，更是连接操作员和复杂工艺流程的可靠纽带。
典型应用场景：
- 中央控制室主操作台
作为 DCS 系统的主监控界面，显示全厂流程图、趋势和报警。这里要求屏幕大、视野清晰，PPC907BE 的 15.1 英寸屏正合适。长时间盯着看，眼睛不容易累。
- 大型机组专用操作站
比如在化工厂，专门用于监控大型压缩机组或反应器。将所有相关参数、联锁状态、启停按钮集中在一个画面上。物理按键的加入，让紧急操作更有“手感”，避免在触摸屏上误滑。
- 生产线关键工段监视
在连续生产的流水线上，为某个容易出问题的关键工段（如喷涂、烘烤、合成）设立独立监视点。操作员不用总在总画面里来回翻找，能专注解决局部问题。
- 公用工程系统监控
水处理、空压站、制冷站这类辅助设施。通常设在离主控室较远的机房里，需要一个能独立运行、坚固耐用的本地操作界面。IP65 防护能应对现场的潮湿和灰尘。
- 培训仿真系统
很多工厂会用淘汰的旧硬件搭一套仿真系统，给新员工练手。PPC907BE 的触控和按键操作与现场完全一致，是理想的培训工具，能避免新手直接上真系统带来的风险。
技术避坑指南
老师傅换块屏，半小时搞定，生产线接着转。新手可能折腾一天，还尽是些稀奇古怪的毛病。下面这几个坑，是我这些年跟各种 HMI 打交道总结的，你留意一下，能省不少事儿。
1. 固件版本与系统兼容性
- 坑在哪：你以为同型号插上就能用。结果 800xA 系统版本是 V5.1，新来的 固件是给 V6.0 用的，系统不识别，或者功能错乱。
- 怎么避：
- 停机前，务必从老面板的系统信息里，或者从工程师站的 Control Builder 里，记下当前面板的固件详细版本号。
- 采购时，把这个版本号报给供应商，明确要求匹配。
- 如果实在找不到同版本，要评估升级风险。把面板固件和系统软件一起升级，通常是个大工程，别在抢修时干。最好找供应商帮你把新面板的固件刷成和老的一样的版本。
- 案例：有个焦化厂，新面板到了死活连不上。后来发现旧面板固件是“SV5.1-RevB”，新的是“SV5.1-RevD”。就一个字母之差，底层驱动有微小调整。最后是让供应商刷回 RevB 才解决。
2. 显示分辨率与画面适配
- 坑在哪： 是 1024×768 (XGA)。如果你替换的是更老的 800×600 (SVGA) 面板，比如 PPC905BE，那问题就来了——原来做好的所有工艺画面，在新区上要么显示不全，要么被拉伸变形，按钮对不齐。
- 怎么避：
- 确认被替换面板的准确型号和分辨率。
- 如果分辨率不同，必须提前在工程师站上，用画面缩放工具或重新调整画面布局。这是个细致活，要留出时间。
- 上电前，用 U 盘把调整好的画面组态先下到新面板里试试。
- 核心：HMI 是“面子”，面子不对，里子再好也白搭。画面适配工作一定要在做硬件更换前完成。
3. 面板总线连接与终端电阻
- 坑在哪： 通过 Panel Bus 800（一种专用总线）与控制器通讯。这条总线有严格的拓扑和终端电阻要求。新面板插上去，如果位置不对或者终端电阻没设好，可能导致整个总线上的所有面板都通讯时好时坏。
- 怎么避：
- 拍照！ 换之前，把旧面板背后的总线插头、拨码开关（如果有）位置拍清楚。
- 记住，Panel Bus 800 必须是线性总线，且只在物理上的最远两端的设备上设置终端电阻（通常通过一个拨码开关或跳线）。中间的所有设备，终端电阻必须关闭。
- 新面板上机前，严格按照照片，设置好它的总线地址和终端电阻状态。
- 警告：❌ 千万别凭感觉乱拨开关。总线通讯故障是最难查的之一。
4. 安装尺寸与开孔
- 坑在哪：不同系列、甚至同系列不同型号的面板，安装开孔尺寸可能有几毫米的差异。你以为能直接装上，结果螺丝孔对不上，或者面板塞不进控制台的开孔。
- 怎么避：
- 停机前，用尺子实际测量控制台开孔的长、宽、对角线和安装螺孔距，并记录。
- ，核对一遍。它的开孔尺寸是 392 x 302 mm（典型值，需以最新手册为准）。
- 如果尺寸略有出入，准备好锉刀等工具进行微调，但注意别让金属屑掉进设备里。
5. 接地与电源干扰
- 坑在哪：工业环境电磁干扰强。如果面板接地不良，或者和变频器、大电机共用一路电源，屏幕上可能出现条纹干扰、触摸失灵甚至死机。
- 怎么避：
- 检查机柜的接地母线，确保接地电阻小于 1Ω（用接地电阻测试仪测）。
- 的接地端子一定要用黄绿线可靠连接到接地母排上。
- 尽量给它单独一路电源，或者从干净的电源模块取电，避开大功率负载。
- 经验谈：我见过最玄乎的故障，是面板每到中午就花屏。查了一圈，发现是隔壁食堂开了大型抽油烟机，电源干扰顺着地线传过来了。最后给面板电源加了隔离变压器才解决。
