描述
产品深度介绍
ABB PPD517A3011（3BHE041576R3011）是 ABB AC800PEC 平台下的励磁控制与功率处理核心模块，专为发电厂、高压变频、工业传动等大功率电力电子场景设计。内部集成 DSP+FPGA 双核架构，负责发电机励磁调节、变流器矢量控制及系统保护逻辑，实现电压、电流、无功功率的高精度闭环控制。
模块自带丰富 IO 与通讯接口，支持以太网、Profibus 等协议，可直接接入 DCS 或上位系统。采用工业级加固设计，宽温运行、抗振动，具备过压、过流、短路、过热等完善保护机制，是火电、水电、储能及大功率传动系统的核心控制单元。

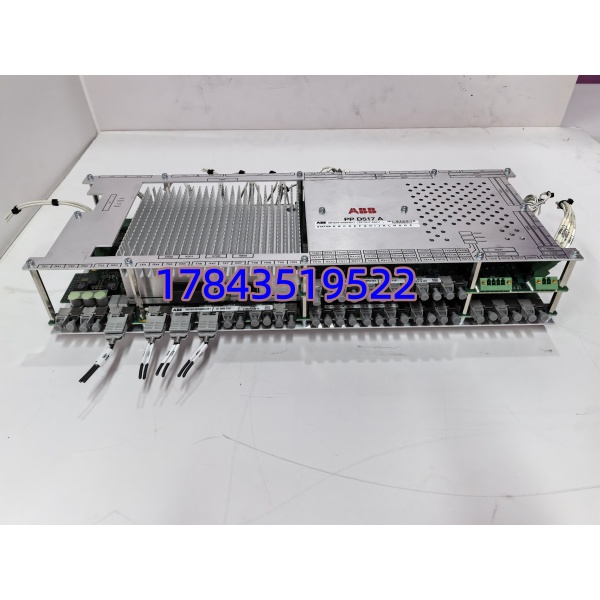

PPD517A3011 3BHE 041576R3011
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | PPD517A3011（3BHE041576R3011） |
| 平台 | ABB AC800PEC 电力控制平台 |
| 处理器 | DSP+FPGA 双核架构，实时控制 |
| 工作电压 | 24V DC（18–30V DC 宽范围） |
| 控制对象 | 发电机励磁、大功率变流器、传动系统 |
| 调节范围 | 电压 ±20%、电流 0–120% 额定值 |
| 采样精度 | 电压 / 电流 ±0.5% FS |
| 通讯接口 | 以太网、Profibus、Modbus 等 |
| 外形尺寸 | 19 英寸标准机架，3U 高度 |
| 工作温度 | -10℃ 至 +55℃ |
| 防护等级 | IP20（面板），IP40（柜体） |
| 认证 | CE、UL、ABB 原厂认证 |

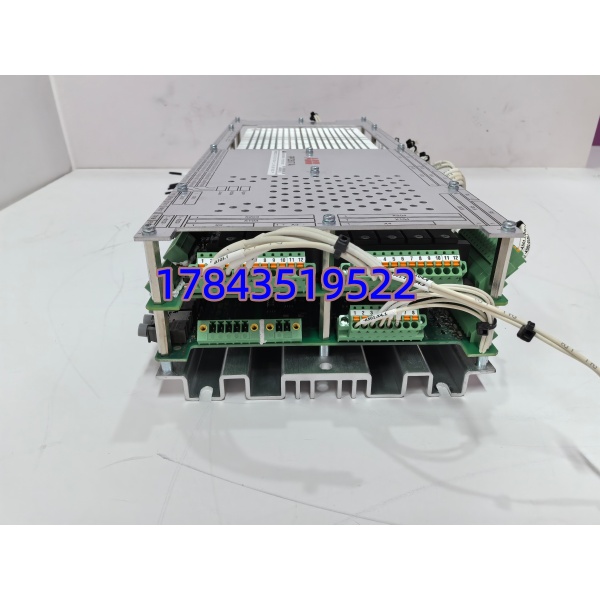

PPD517A3011 3BHE 041576R3011
技术避坑指南
1. 固件版本不匹配
- 问题：新模块固件过新 / 过旧，导致与 DCS / 变流器通讯异常、控制紊乱。
- 避坑：
- 更换前读取并记录原固件版本
- 采购时明确固件版本范围
- 必要时现场刷写匹配固件
- 案例：某电厂换新模块后励磁波动，经查固件从 V2.2 升至 V3.0，通讯协议不兼容，降级后恢复正常。
2. DIP 开关 / 跳线配置错误
- 问题：站地址、波特率、终端电阻错配，导致网络不通、数据错乱。
- 避坑：拍照！拍照！拍照！ 更换前放大清晰拍摄，新模块严格复刻。
- 重点：总线两端必须仅 1 个终端电阻（ON），中间节点全部 OFF。
3. 高压回路安全措施不到位
- 问题：未放电、未接地，残余高压导致电击事故。
- 避坑：高压侧必须验电→放电→接地三步到位，挂警示牌。

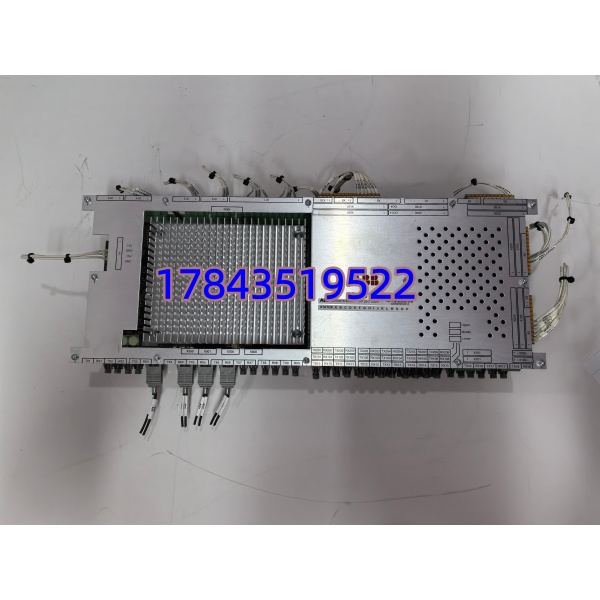

PPD517A3011 3BHE 041576R3011
常见问题解答（FAQ）
Q1：这款模块主要用在什么地方？
A：核心用于发电机励磁控制（火电 / 水电 / 储能）和大功率变流器驱动（高压变频、传动系统），是电厂与重工业电力转换的核心控制单元。
Q2：可以直接替换旧款 PPD517A3011 吗？
A：同版本可直接替换；不同硬件 / 固件版本需：
- 核对背板接口与尺寸
- 刷写匹配固件
- 重新下载程序并校验参数
Q3：和普通 PLC 有什么区别？
A：普通 PLC 侧重逻辑控制；PPD517A3011 是电力专用控制器，具备：
- DSP+FPGA 硬实时控制（微秒级）
- 大功率励磁 / 变流专用算法
- 高精度模拟量采样（±0.5%）
- 完善的电力系统保护逻辑
