描述
关键技术规格

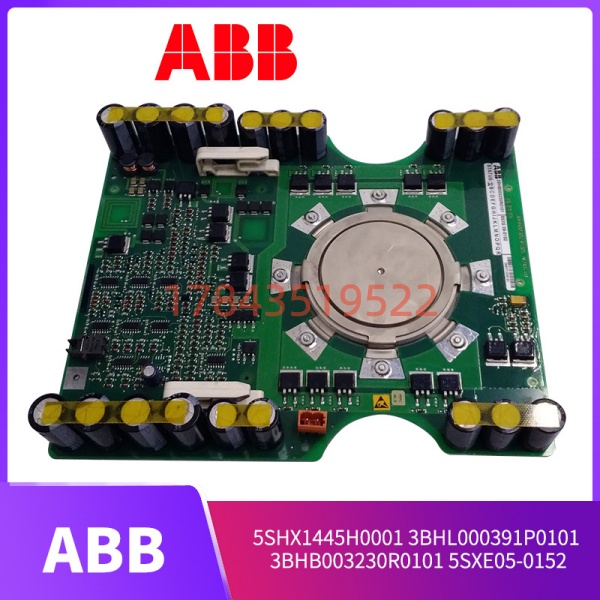

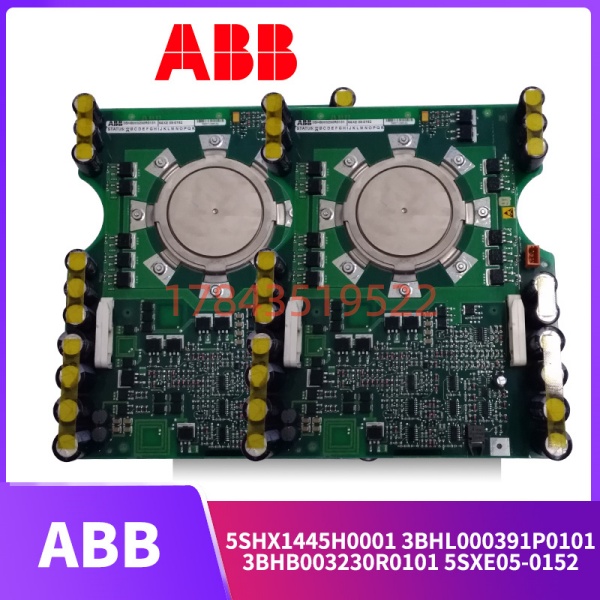

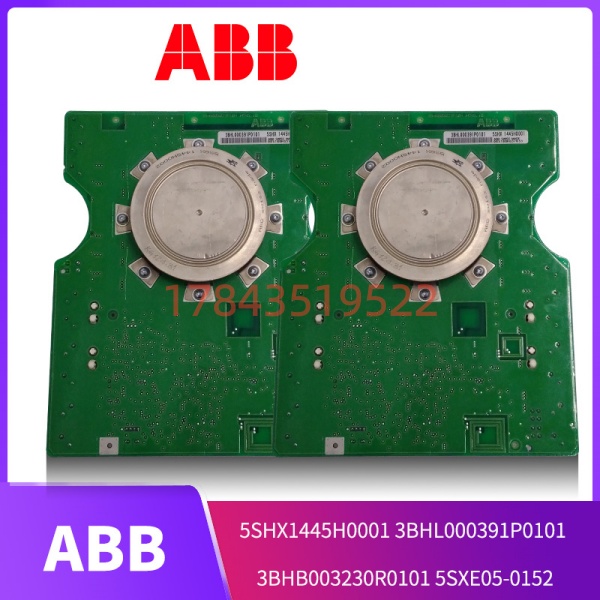

组件1: 5SHX1445H0001 (IGCT功率模块)
| 参数 | 规格 |
|---|---|
| 产品类型 | IGCT (集成门极换流晶闸管) |
| 电压等级 | 4500V (4.5kV) |
| 电流等级 | 1445A (持续) |
| 浪涌电流(ITSM) | 20000A |
| 通态压降(VTM) | 1.5V – 2.5V (典型) |
| 门极触发电流(IGT) | 150mA – 500mA |
| 门极触发电压(VGT) | 3V |
| 开关频率 | 2kHz – 15kHz |
| 工作结温 | -40°C 至 +125°C |
| 封装形式 | 平板压接式/陶瓷封装 |
| 尺寸(约) | 285mm × 220mm × 100mm |
| 重量 | 约2.1 – 8.5kg |
| 冷却方式 | 强制风冷 / 水冷 |
组件2: 3BHL000391P0101 (门极驱动板)
| 参数 | 规格 |
|---|---|
| 产品类型 | IGCT门极驱动板 (Gate Driver Board) |
| 配套IGCT | 5SHX1445H0001 |
| 电源输入 | 24V DC (典型) |
| 隔离电压 | 2.5kV (信号隔离) |
| 保护功能 | 过流、过压、过热、短路保护 |
| 响应时间 | <10μs (故障保护) |
| 诊断功能 | LED状态指示灯、实时监测 |
| 适用系统 | ABB ACS1000 / ACS6000 中压变频器 |
组件3: 3BHB003230R0101 (散热组件)
| 参数 | 规格 |
|---|---|
| 产品类型 | IGCT模块散热组件 / 冷却单元 |
| 核心功能 | 为5SHX1445H0001提供高效散热 |
| 冷却方式 | 强制风冷 / 液冷 |
| 设计特点 | 双面冷却、低热阻 |
组件4: 5SXE05-0152 (直流支撑电容)
| 参数 | 规格 |
|---|---|
| 产品类型 | 直流支撑电容组件 |
| 系列 | 5SXE系列 (与0151/0155/0156同系列) |
| 核心功能 | 直流母线滤波、瞬时能量支撑、抑制电压尖峰 |
| 设计特点 | 低等效串联电阻(ESR)和电感(ESL)，专为低感抗设计 |
产品深度介绍
这是一套ABB ACS1000/ACS6000中压变频器功率单元的“核心四件套”。不是单一个模块，而是从“功率开关”到“驱动控制”到“热管理”再到“能量支撑”的完整硬件链路。
先说 5SHX1445H0001。这是一款IGCT——全称“集成门极换流晶闸管”。电压等级4500V，电流1445A，单模块就能处理兆瓦级的功率。它跟普通IGBT比有什么优势？导通压降低（约1.5-2.5V），开关损耗小，而且失效模式是短路而不是开路——对变频器来说，模块短路比开路安全，至少设备不会突然失去动力。封装是平板压接式，配合双面冷却设计，散热效率高。
然后是 3BHL000391P0101，这是5SHX1445H0001的配套门极驱动板。它的任务是接收上层控制器的开关指令，转换成能够可靠触发IGCT的强电流门极脉冲。关键能力包括：2.5kV信号隔离（控制侧与功率侧电气隔离）、<10μs的故障保护响应时间、过流/过压/过热全面保护。网上有些信息把这板子写成“机器人控制器”或“电源单元”，那是完全搞错了——它的唯一正确归属是ABB中压变频器的IGCT驱动板。
3BHB003230R0101是散热组件。5SHX1445H0001在满负荷运行时会产生大量热量，必须配合高效散热器才能稳定工作。这个组件支持强制风冷或水冷，采用双面冷却设计，确保模块结温控制在安全范围内。
5SXE05-0152是直流支撑电容组件，接在直流母线上，相当于一个“能量池”——滤除整流过来的纹波，并在IGCT开关瞬间提供瞬时电流支撑。低感抗设计很关键，感抗高了会产生电压尖峰，可能把IGCT击穿。
这组套件之间的关系：上层控制器发指令 → 3BHL000391P0101驱动板处理信号 → 驱动5SHX1445H0001 IGCT开关 → 3BHB003230R0101散热组件带走热量 → 5SXE05-0152电容提供能量支撑。缺了任何一环，功率单元都转不起来。
应用场景与现场痛点
现场痛点
搞中压变频器维修的都知道，ACS1000/6000这种大家伙，功率单元坏了最麻烦。
不是说换模块难——拆几个螺丝的事。难的是定位问题。一个功率单元里有IGCT模块、驱动板、散热器、电容……故障报“Gate Drive Fault”，到底是IGCT击穿了？还是驱动板坏了？还是散热不良导致过热？还是电容老化了？没有经验的人，一拆一整天，换了一堆件还是不行。
去年去一个矿山，他们的提升机变频器报故障。现场电工把整个功率单元拆下来，把IGCT、驱动板、电容全换了，花了6个小时。送电，故障还在。后来我用示波器测驱动板输出的门极脉冲——没有波形。顺着往回查，发现是驱动板的24V供电松了。重新插紧，故障消除。
6个小时的活，其实5分钟能搞定。问题在于，不懂这套“驱动→功率→散热→储能”链路的信号流向和依赖关系，就只能盲换。
典型应用场景
- ACS1000中压变频器 – 功率单元核心
ACS1000是ABB的3.3kV-6.6kV中压变频器，5SHX1445H0001作为主功率开关，3BHL000391P0101作为门极驱动板。用于驱动风机、压缩机、泵类负载。 - ACS6000中压变频器 – 大功率传动
ACS6000是更高功率等级的传动平台，5SHX1445H0001可串联使用实现更高电压。用于矿井提升机、轧机主传动、天然气管道压缩机。 - 高压直流输电(HVDC) – 换流阀子模块
在HVDC换流站中，5SHX1445H0001作为换流阀的核心功率器件，承担交直流变换任务。有实际项目案例证明其高稳定性。 - STATCOM静止同步补偿器 – 新能源场站无功补偿
风电场、光伏电站的STATCOM，需要高频开关的动态无功调节能力。5SHX1445H0001支持2-15kHz开关频率，满足要求。 - 船舶电力推进 – 大型船舶驱动系统
大型船舶的电力推进系统，需要将柴油发电机电能高效转换为驱动电机动力。5SHX1445H0001的高可靠性和紧凑设计适配这类场景。
核心卖点与差异化
5SHX1445H0001 (IGCT功率模块)
· 4500V/1445A高功率密度 – 单模块处理兆瓦级功率，减少串联数量，降低系统复杂度
· 低导通损耗 – 导通压降1.5-2.5V，比同规格IGBT效率高，降低系统能耗
· 高浪涌耐受能力 – 浪涌电流20000A，可承受10倍额定电流的短路冲击，保障系统安全
· 宽温设计 – 工作结温-40°C至+125°C，适应恶劣工业环境
· 平板压接封装 – 双面冷却设计，失效模式为短路（比IGBT开路失效更安全）
3BHL000391P0101 (门极驱动板)
· 专为5SHX1445H0001设计 – 输出特性与IGCT门极特性精确匹配，确保可靠开关
· 2.5kV隔离 – 控制侧与功率侧完全电气隔离，保障低压控制系统安全
· 微秒级故障保护 – <10μs响应时间，IGCT故障时快速关断，防止连锁损坏
· 全面诊断功能 – LED状态指示灯、实时监测，快速定位故障
3BHB003230R0101 (散热组件)
· 高效双面冷却 – 与5SHX1445H0001的平板压接封装匹配，确保大功率下的热管理
· 支持风冷/水冷 – 灵活适配不同应用场景的散热需求
5SXE05-0152 (直流支撑电容)
· 低感抗设计 – 专为抑制IGCT开关尖峰设计，保护功率器件和驱动板
· 高额定直流电压 – 匹配4500V系统，提供稳定的直流母线支撑
