ABB PP835A 3BSE042234R2 | Panel 800 6.5 英寸触摸屏 HMI 操作面板

描述

关键技术规格

产品

ABB PP835A 3BSE042234R2

深度介绍

ABB PP835A 3BSE042234R2 是 ABB Panel 800 系列的 6.5 英寸工业触摸屏，专为工业现场恶劣环境设计，是 AC800 系列 DCS/PLC 系统的标准 HMI 配置。

它采用高亮度 TFT 彩色显示屏，搭配电容式触控，操作灵敏、抗干扰强；前面板 IP65 防护，可直接用于车间现场，耐受粉尘、水雾和油污。集成多接口与多协议，无缝对接 ABB AC800F/AC800M 控制系统，也可连接第三方 PLC 与变频器；支持趋势显示、报警归档、配方管理，满足连续生产过程的监控与操作需求。常用于老旧 ABB 系统 HMI 更换与改造项目。

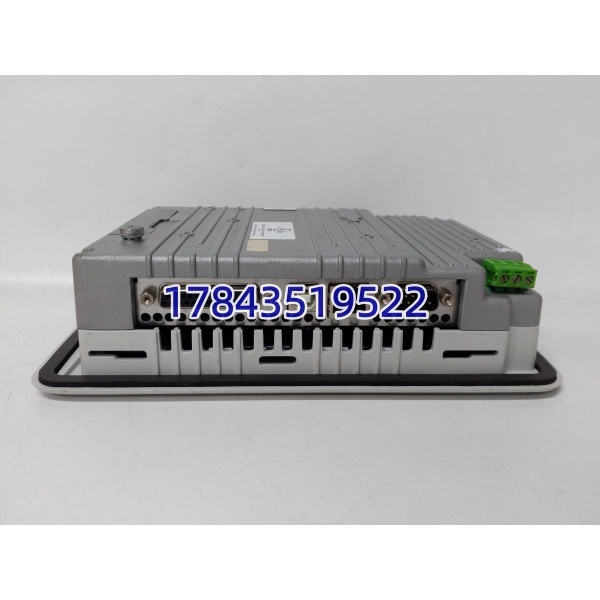

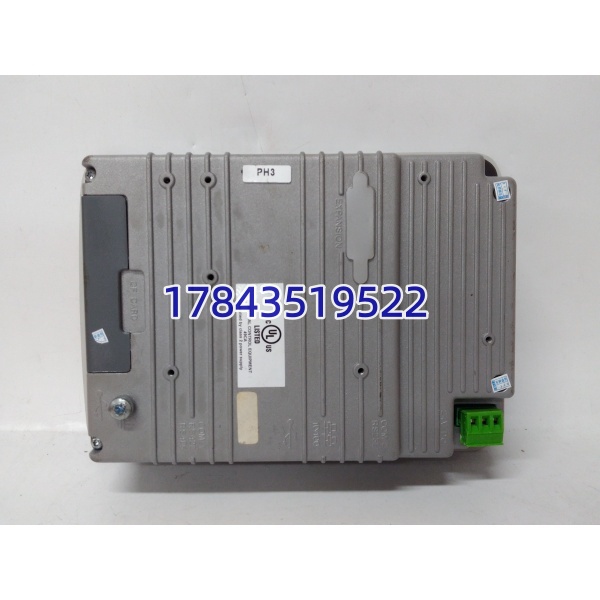

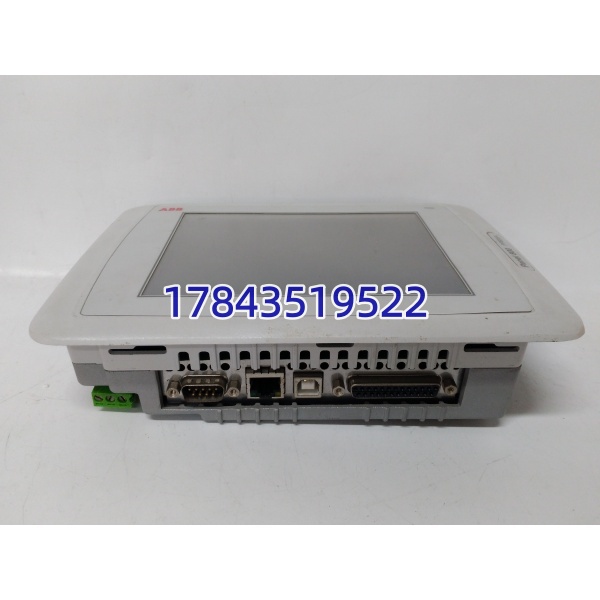

ABB PP835A 3BSE042234R2

应用场景与行业案例

工程痛点描述

工业现场控制柜内空间有限，需紧凑、高防护的 HMI；老旧 ABB 系统原配 HMI 老化、故障频发，原厂备件停产，替换需兼容原程序、低成本、短周期。

典型应用场景

1. 石油化工 – 反应釜 / 精馏塔控制现场 HMI 直接安装在防爆柜上，监控温度、压力、液位，支持紧急手动操作，IP65 防护适配潮湿、腐蚀性环境。
2. 电力行业 – 电厂辅机控制用于循环水泵、引风机、水处理系统的就地监控，实时显示运行参数、启停设备、查看故障报警。
3. 冶金行业 – 高炉 / 轧线操作站耐高温、抗震动，适配冶金车间强电磁干扰环境，作为生产线本地操作终端。
4. 水处理 – 污水厂中控与现场站分布式安装于加药间、污泥脱水车间，监控 pH、溶解氧、流量，远程控制阀门与泵组。
5. 制药行业 – GMP 生产线无菌车间洁净区 HMI，IP65 易清洁，支持配方存储与权限管理，符合审计追溯要求。

真实案例

案例：某化工厂 AC800 系统 HMI 改造去年，华东某精细化工厂的 5 套 AC800F 系统原配老旧 HMI 频繁黑屏、触控失灵，影响反应釜监控与操作。原厂 HMI 已停产，新系列 HMI 需重新组态，成本高、周期长。

采用 PP835A 3BSE042234R2 直接替换，通过 Panel Builder 800 迁移原画面程序，无需重新组态；接口兼容原有 24VDC 供电与以太网通信，直接安装于原开孔位置。

改造后，5 套 HMI 全部稳定运行，触控灵敏、显示清晰；相比新系列 HMI 方案，成本节省 50%，改造周期缩短至 1 周，未影响生产。

质量检测流程（SOP 质量透明化）

1. 入库验收检测核对 ABB 原厂序列号与标签，检查外壳无破损、无划痕、无进水痕迹，屏幕无亮点 / 暗点，触控面板无裂痕，核验出厂合格证与批次信息。
2. 上机功能测试搭载 ABB AC800F 测试系统，接入 24VDC 电源，测试屏幕显示（全彩 / 灰度 / 文字）、触控灵敏度（多点 / 单点）、通信连接（以太网 / RS-485），连续老化运行 24 小时，记录稳定性与温升。
3. 电气参数测试校验 24VDC 供电输入范围，测试接口引脚导通性，用 Fluke 1587 摇表测试绝缘电阻（>10MΩ），验证抗静电与抗干扰能力。
4. 固件 / 配置验证读取并记录固件版本（常见 V3.0 及以上），备份默认网络参数与触控校准数据，核对组态程序兼容性。
5. 最终质检与包装质检员签字确认，防静电袋密封 + 气泡膜 + 纸箱包装，贴附 QC 合格标签与测试报告，可提供测试视频供客户核验。

技术避坑指南

1. 屏幕亮度与视角不足问题：现场强光环境下屏幕看不清，或侧面视角模糊。避坑：安装时避开直射阳光；必要时加遮光罩；选购前确认屏幕亮度（≥400cd/m²）。案例：曾遇项目 HMI 安装在窗口旁，阳光直射导致看不清，加装遮光罩后解决。
2. 触控校准漂移问题：使用一段时间后触控不准，点击错位。避坑：安装后做触控校准；定期（每 3 个月）重新校准；避免高温暴晒与油污沾染。
3. 通信协议不匹配问题：与 AC800 系统连接不上，或数据读写异常。避坑：确认 HMI 固件版本与 AC800 固件兼容；以太网 IP 设为同网段；RS-485 核对地址与波特率。
4. 电源波动导致重启问题：现场电压不稳，HMI 频繁重启。避坑：采用稳压电源供电；电源电缆线径≥1.5mm²；远离变频器、电机等强干扰设备。
5. 静电防护不到位问题：干燥季节拆装未做防静电措施，导致内部电路损坏。避坑：全程佩戴防静电手环，在防静电垫上操作，模块放置于防静电袋中。
