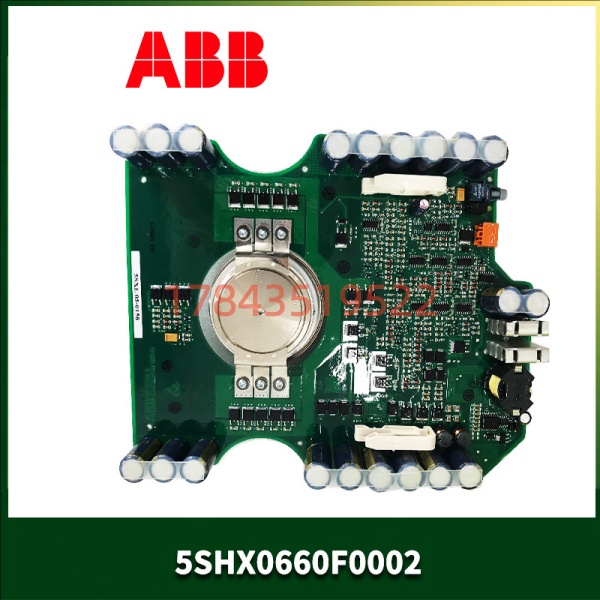

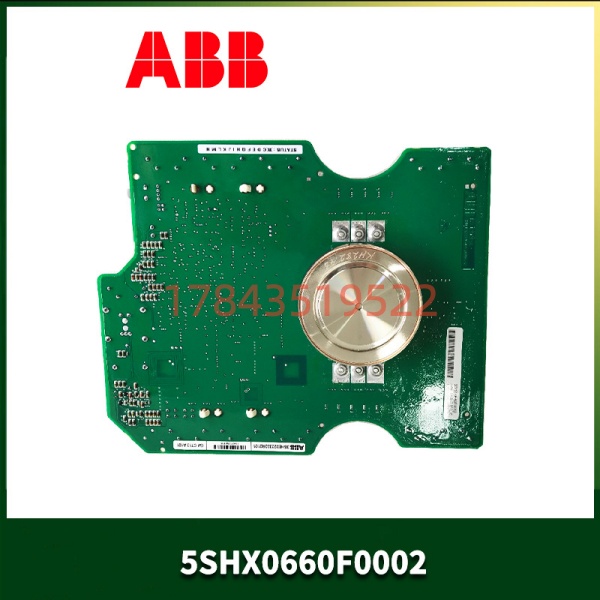

ABB 5SHX0660F0002 | 工业级IGBT模块

描述

关键技术规格

产品深度介绍

ABB 5SHX0660F0002是一款高性能工业级IGBT模块，专为电力电子应用设计，主要用于实现高效的电能转换与功率控制，广泛应用于变频器、逆变器、开关电源、充电桩等设备，是工业自动化、新能源、电力传输等领域的核心功率器件。

这款模块最大的优势在于卓越的性能与可靠性，采用先进的IGBT技术，实现了低导通损耗和快速开关速度，有效提高了设备的能源效率和响应速度。工业级设计使其能在恶劣环境下稳定运行，是设计高效、可靠电力电子设备的理想选择。

应用场景与行业案例

去年夏天，华南某新能源企业的充电桩设备因IGBT模块损耗过高，导致充电效率仅为92%，运营成本居高不下。换成ABB 5SHX0660F0002模块后，充电效率提升至97.5%，每台充电桩每年节省电费超过3000元，大大降低了运营成本。对新能源设备来说，高性能IGBT模块就是提升能源效率的核心。

典型应用场景:

1. 工业自动化 – 变频器功率转换 作为变频器的核心功率器件，实现交直流电能转换，控制交流电机的速度和转矩，提高电机运行效率。
2. 新能源 – 光伏/风力发电逆变器 将光伏板或风力发电机产生的直流电转换为交流电，并入电网，是新能源发电系统的核心部件。
3. 电动汽车 – 充电桩功率模块 实现电网电能到车载电池的高效转换，提高充电速度和效率，减少充电过程中的能量损耗。
4. 电力系统 – 无功补偿装置 实现无功功率的动态补偿，提高电网功率因数，降低电网损耗，改善电能质量。
5. 家电行业 – 空调/冰箱功率控制 作为空调、冰箱等家电的功率控制核心，提高能源效率，降低运行噪音，提升用户体验。

技术避坑指南

1. 驱动电路匹配

问题: 驱动电路参数与模块不匹配，导致模块开关损耗过高或损坏 避坑:

• 严格按照模块手册要求设计驱动电路，确保驱动电压、电流和开关时间符合要求
• 选择合适的驱动电阻，平衡开关速度和EMI性能
• 驱动电路电源必须与模块主电路完全隔离，避免干扰和损坏 真实案例: 我曾遇到一个项目，因驱动电阻选小了，导致模块开关速度过快，产生严重的EMI干扰，后来更换合适的电阻才解决问题。

2. 散热设计不合理

问题: 散热设计不足，导致模块过热，降低使用寿命甚至损坏 避坑:

• 根据模块额定电流和工作环境温度，计算所需散热面积和散热风扇风量
• 确保散热器与模块之间接触良好，涂抹导热硅脂降低热阻
• 定期清理散热器灰尘，保持散热通道畅通，避免因灰尘积累导致散热效果下降 老师傅提醒: 散热是IGBT模块可靠运行的关键，千万不能省，否则模块使用寿命会大大缩短。

3. 过流/过压保护不足

问题: 未设置有效的过流/过压保护，导致模块在故障情况下损坏 避坑:

• 必须设置过流保护电路，确保在短路或过载时快速切断电源
• 输入和输出端必须安装避雷器或浪涌保护器，抑制电压尖峰
• 监测模块工作温度，设置过热保护，确保在温度过高时及时停机 真实教训: 有个充电桩项目，因未设置过压保护，某次电网雷击导致批量IGBT模块损坏，损失超过20万元。

4. 安装与接线不当

问题: 安装力矩不足或接线松动，导致接触电阻增加，模块过热 避坑:

• 使用扭矩扳手按照规定扭矩拧紧模块安装螺栓和接线端子
• 接线端子必须使用合适的压接工具，确保接触良好
• 模块安装位置必须避免与其他发热元件直接接触，保持良好通风 数据参考: 模块安装螺栓的推荐扭矩通常为10-15 N·m，具体以手册为准。

5. 选型与应用匹配

问题: 选型不当，模块额定参数不足或冗余过大，导致性能不足或成本过高 避坑:

• 根据实际应用场景，准确计算所需的电压、电流和功率等级
• 模块额定参数必须留有至少20%的余量，避免长期工作在满负荷状态
• 对于有特殊要求的应用场景，如高频开关、低噪声等，选择针对性的IGBT模块 注意: 选型时不仅要考虑额定参数，还要考虑模块的动态性能、损耗特性和可靠性等因素。
