描述
产品详情

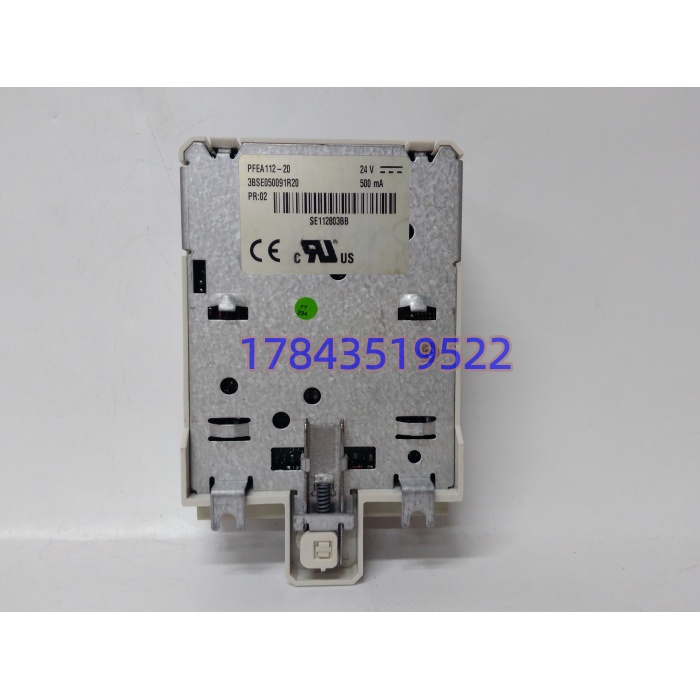

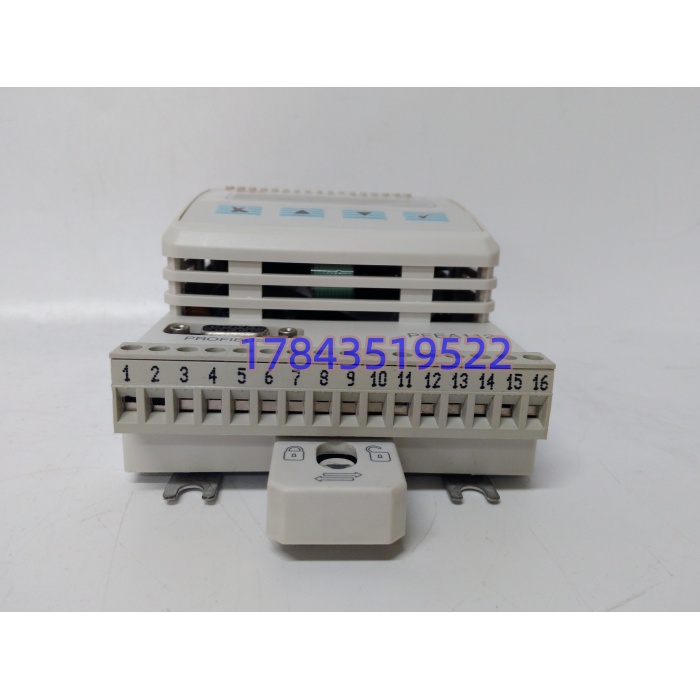

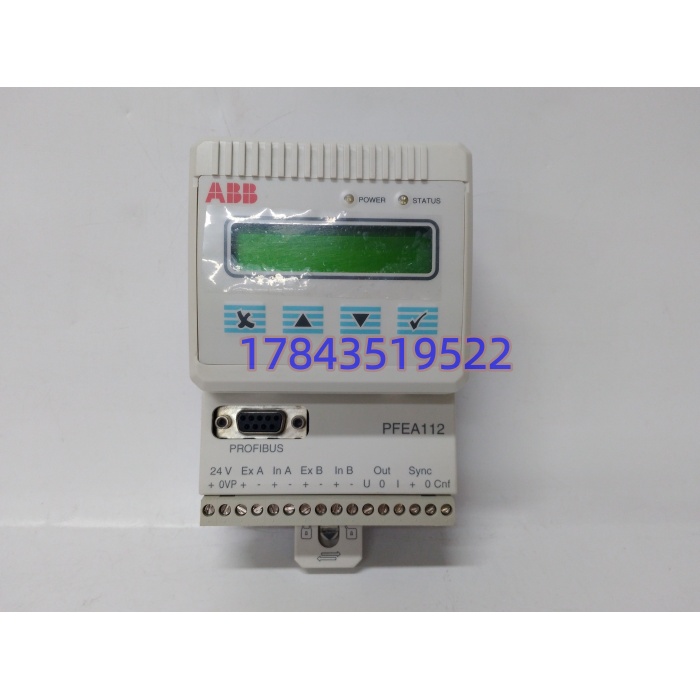

・型号：PFEA112‑20 3BSE050091R20・品牌：ABB・系列：PFEA 张力电子单元
规格参数
- 安装方式：DIN 导轨安装
- 供电：DC24V（18‑36V），整机功耗 7.5W
- 传感器输入：2 路压磁张力压头，激励 0.5A rms，330Hz
- 模拟输出：‑5~+11V 电压输出，0‑21mA 电流输出，输出滤波档位可调
- 总线接口：Profibus‑DP V1，最大 12Mbit/s，配套 GSD 文件 ABB_0716.GSD，以原厂手册为准ABB Group
- 本地操作：面板 LCD 显示屏、按键，支持零点标定、参数设置
- 工作温度：‑20℃ ~ +60℃，机柜无凝露
- 防护等级：IP20，仅控制柜内使用；本型号非 IP65 户外版本（IP65 型号 PFEA112‑65）
- 重量：约 0.5kg
- 尺寸：22.5×115×120mm（宽 × 高 × 深）
- 硬件约束：和 PFEA111、PFEA113 不能直接互换，GSD 文件不可混用，固件版本需要匹配现场工艺参数，以原厂手册为准
产品介绍
PFEA112‑20 是卷材生产线专用张力电子单元，对接 ABB 压磁式张力压头，把压头微弱的交变信号转换成可用的张力数值，既可以输出模拟信号给到 PLC，也能通过 Profibus‑DP 上传数字张力数据，支持面板本地零点标定。
坦白讲现场经常有人拿 PFEA111 直接顶替，外形尺寸接近，但压头激励、处理算法不一样。我在现场遇到过替换之后张力读数漂移，卷材反复断带。该型号原厂订货周期偏长，造纸、薄膜、印染产线多数会备备件，减少停机损失。
应用场景与行业案例
模块故障之后，张力读数丢失，闭环张力调节失效，卷材容易出现断带、褶皱、跑偏，整条产线需要停机处置。
‑ 造纸生产线：纸卷复卷、涂布工序，压头采集纸幅张力，参与速度‑张力闭环控制。‑ 薄膜挤出生产线：塑料薄膜收放卷，保证膜材张力稳定，减少成品报废。‑ 印染纺织设备：布料连续加工，避免布料拉伸变形。‑ 金属箔材加工产线：薄金属带卷取，对张力波动容忍度低。
真实案例：某薄膜厂 PFEA112‑20 模块总线通讯故障，张力数值全部变成无效，产线闭环失效，连续多卷薄膜出现拉伸报废。仓库拿了 PFEA111 备件，DIN 导轨可以装上，接线端子也能对上，上电之后读数存在持续漂移，无法投入闭环。产线只能停机等待 PFEA112‑20（3BSE050091R20）备件到货，耗时 4 天。事后仓库台账区分 PFEA111/PFEA112/PFEA113 完整物料号。
