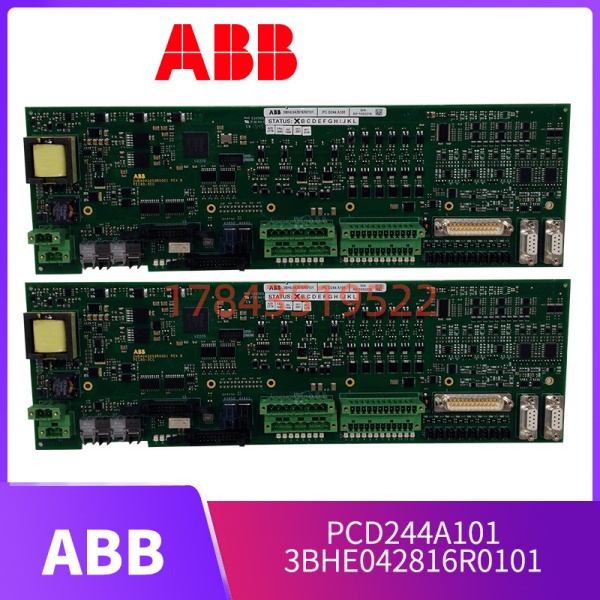

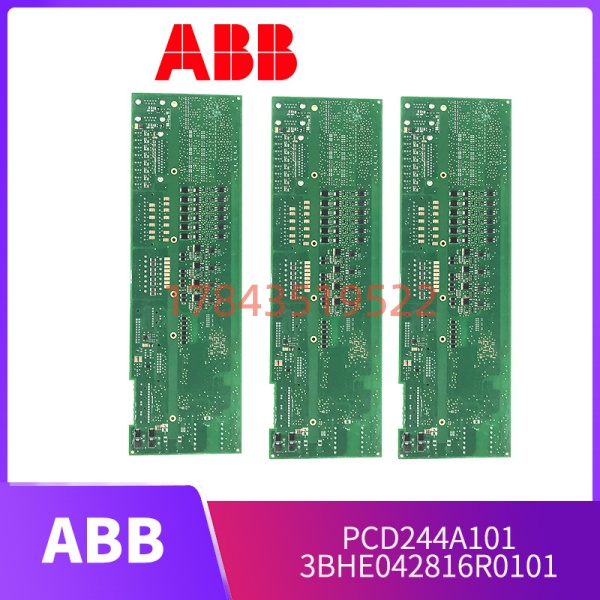

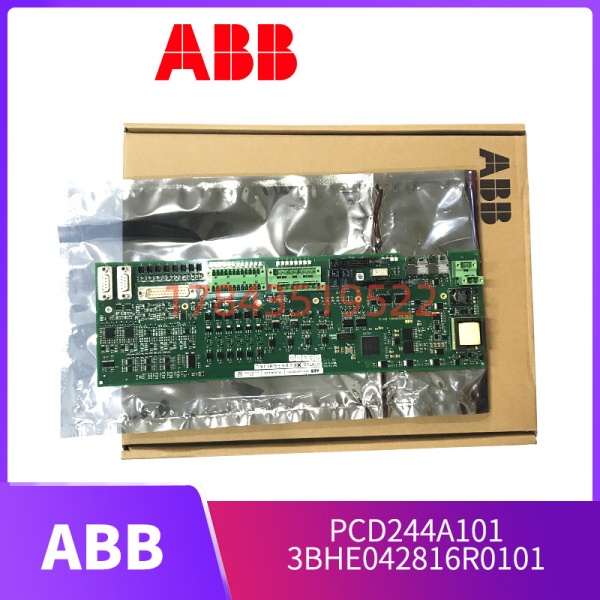

ABB PCD244A101 (3BHE042816R0101) | 热电偶输入模块

描述

关键技术规格

产品深度介绍

ABB PCD244A101是一款专为工业温度测量设计的高精度热电偶输入模块，属于ACSM1系列产品，主要用于将热电偶输出的毫伏级信号转换为标准4-20 mA信号，方便与PLC、DCS等控制系统集成，广泛应用于石油化工、电力、冶金、制药等行业的温度监测与控制场景。

这款模块最大的优势在于卓越的测量精度和广泛的兼容性，支持8种常用热电偶类型，±0.1%FS的测量精度确保数据准确可靠；自动冷端补偿功能消除了环境温度对测量结果的影响。工业级设计使其能在恶劣环境下稳定运行，IP65防护等级可有效抵御粉尘和水汽侵入，是工业温度测量的理想选择。

应用场景与行业案例

去年冬天，华北某大型钢铁厂的高炉温度监测系统因老旧模块测量精度漂移，导致炉温控制不稳定，产品次品率上升至5%。换成ABB PCD244A101模块后，测量精度稳定在±0.1%以内，炉温控制精度提升3倍，产品次品率降至0.8%以下，每月为企业节省超过120万元成本。对高温工业场景来说，高精度的温度测量模块就是产品质量的保障。

典型应用场景:

1. 石油化工 – 反应釜温度监测 测量反应釜内部温度，为反应过程控制提供准确数据，避免因温度偏差导致的产品质量问题或安全事故。
2. 电力行业 – 汽轮机温度监测 监测汽轮机缸体、轴承等关键部位的温度，及时发现异常并预警，避免设备损坏和非计划停机。
3. 冶金行业 – 高炉/转炉温度控制 在高温、高粉尘环境下，准确测量高炉炉壁、转炉熔池的温度，为冶炼过程控制提供关键数据。
4. 制药行业 – 发酵罐温度控制 监测发酵罐内的温度变化，确保生物发酵过程在最佳温度下进行，提高发酵效率和产品质量。
5. 食品行业 – 烘焙/杀菌温度监测 精确控制烘焙炉、杀菌设备的温度，确保食品加工过程符合安全标准，保证产品质量一致性。

案例: 某制药企业发酵过程温度控制 华东某生物制药企业的发酵过程因温度测量精度不足，导致发酵成功率仅为82%，每年损失超过500万元。更换ABB PCD244A101模块后，温度测量精度提升至±0.1%，发酵成功率稳定在98%以上，每年直接增加收益超过450万元。企业的生产主管说，这模块虽然比之前的贵30%，但半年就收回了成本。

技术避坑指南

1. 热电偶类型选择与配置

问题: 选择的热电偶类型与模块配置不匹配，导致测量数据异常或无法采集 避坑:

• 明确现场使用的热电偶类型，购买时告知供应商并确认模块配置
• 按照模块说明书要求，通过DIP开关或软件设置对应的热电偶类型
• 特别注意R、S、B型贵金属热电偶的测量范围与普通热电偶不同 真实案例: 我曾遇到一个项目，工程师购买了模块但未配置热电偶类型，导致测量数据比实际温度低200°C，排查了一天才发现是这个问题。

2. 冷端补偿问题

问题: 冷端补偿设置错误或环境温度变化大，导致测量精度下降 避坑:

• 优先选择具有自动冷端补偿功能的模块，如ABB PCD244A101
• 手动补偿时，必须准确测量冷端温度并进行补偿计算
• 模块安装位置应避免直接暴露在热源或强气流下 老师傅提醒: 冷端补偿是热电偶测量的关键，千万不能忽视，否则测量结果会有很大误差。

3. 接线方式与信号干扰

问题: 接线不当或未采取抗干扰措施，导致信号波动、失真 避坑:

• 热电偶信号必须采用屏蔽电缆，屏蔽层单端接地
• 避免将热电偶信号线与动力电缆平行布线，减少电磁干扰
• 接线端子必须拧紧，避免接触不良导致的信号波动 真实教训: 有个化工项目，因热电偶信号线与动力电缆同槽布线，导致温度数据波动超过±5°C，后来重新布线才解决问题。

4. 电源质量与容量

问题: 电源电压不稳定或容量不足，导致模块工作异常或重启 避坑:

• 测量模块供电电压，确保在24 V DC ±10%范围内
• 电源容量必须留有至少20%的余量，避免高峰负荷时电压下降
• 建议使用工业级稳压电源，减少电网波动对模块的影响 数据参考: 这款模块的额定功耗为5 W，若系统中挂载多个模块，需准确计算总功耗。

5. 维护与校准

问题: 长期未校准或维护不当，导致测量精度下降 避坑:

• 定期对模块进行校准，校准周期建议为1年
• 维护前必须断开电源，避免触电或损坏模块
• 定期清理模块表面灰尘，保持散热良好，避免因过热导致精度下降 注意: 校准必须使用标准热电偶和高精度温度校准仪，确保校准结果准确可靠。
