描述
产品详情
・型号：PFEA112-65（3BSE050091R65）
・品牌：ABB
・系列：PFEA 张力电子单元
规格参数
| 参数项 | 原厂手册标准参数 |
|---|---|
| 适配传感器 | PFTL/PFCL 全系列压磁张力计，双路独立输入 |
| 传感器激励信号 | 330Hz 交流励磁，5V 输出，最大 10A 驱动 |
| 测量精度 | 满量程 ±0.1%，分辨率 1µV/V |
| 模拟输出 | 0~10VDC/4~20mA 可切换，带软件标定缩放 |
| 总线接口 | Profibus-DP，最高 12M 波特率 |
| 数字输出 | 4 路阈值报警无源继电器触点 |
| 整机供电 | 12~48VDC 直流，整机功耗 7.5W |
| 防护等级 | IP65 防尘防水，适配油雾粉尘现场 |
| 响应调节档位 | 15/30/75/250/750/1500ms 六档阶跃响应 |
| 工作温度 | -20℃ ~ +50℃ |
| 存储温度 | -40℃ ~ +70℃ |
| 环境湿度 | 5%~95% RH，无凝露 |
| 安装方式 | 现场墙面 / 机架壁挂，无需封闭机柜 |
| 整机尺寸 | 170×105×32mm |
| 整机重量 | 约 120g |
| 面板交互 | 4 位 LCD 数字显示 + 四按键本地参数设置 |
| 自诊断项 | 传感器断线、短路、供电异常、总线失联上报 |
产品介绍

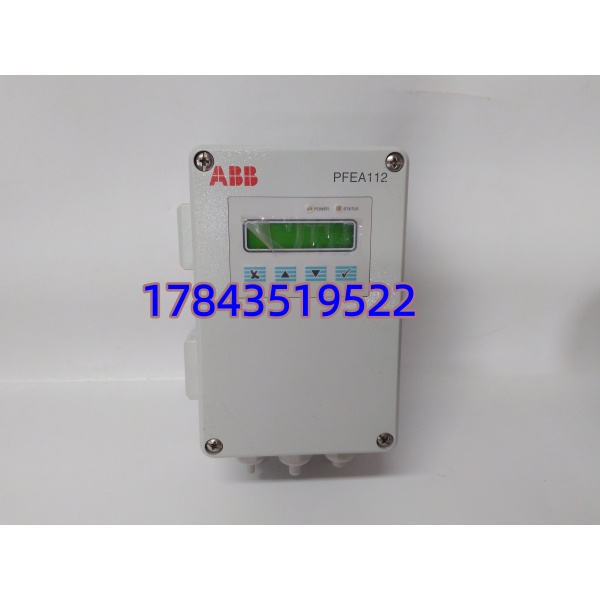

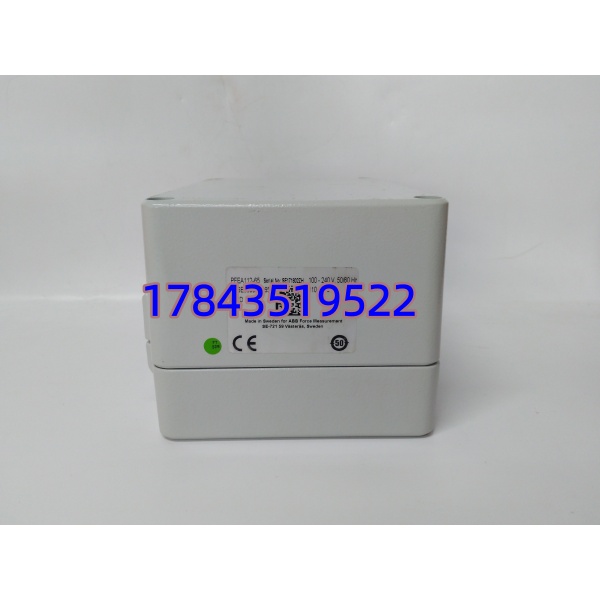

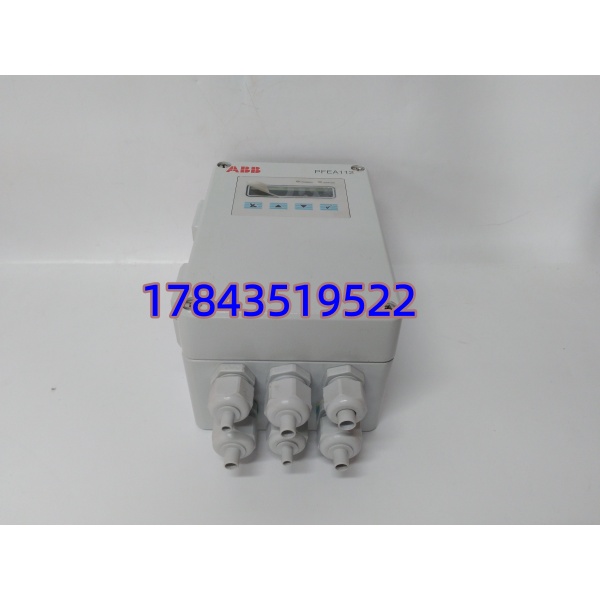

PFEA112-65 是 PFEA112 系列户外高防护版本，专门搭配 ABB 压磁式张力传感器使用，直接布置在分切、涂布、冷轧设备机身，不用集中收纳在中控机柜。 坦白讲，普通 PFEA112-20 仅 IP20 防护，只能放在干净控制柜，涂布、冷轧车间油雾粉尘容易渗入壳体造成电路板腐蚀；这款 IP65 外壳可直接装在设备机架，省去现场配套防护箱体，减少土建与柜体改造成本。对比无通讯的 PFEA111，它自带 DP 总线，多台张力单元可单条双绞线组网上传 PLC，不用敷设大量模拟屏蔽线；内部 32 位 RISC 处理器自带数字滤波，高速卷材启停时能抑制张力尖峰，降低带材断带、褶皱频次。
应用场景与行业案例
痛点切入
金属冷轧、锂电池涂布、造纸车间油雾粉尘大，普通室内型张力放大器短期就会出现电路板积灰漂移；单台设备多张力测点时，全部走 4~20mA 模拟量布线繁杂，信号易受变频器干扰；无本地显示的放大器，现场标定需要两人配合中控操作，检修效率低。 卷材高速启停张力波动大，无多阶响应调节会出现跑偏、涂层厚薄不均，批量产生次品。
典型场景
- 不锈钢薄带冷轧生产线：机架壁挂安装，监测入口、出口双路张力，DP 总线接入 800xA 系统，IP65 耐受轧制乳化液飞溅。
- 锂电池隔膜涂布机：控制极薄基材张力，避免极片褶皱，4 路报警触点直连设备急停回路。
- 高速轮转印刷分切设备：纸张恒张力控制，本地面板快速标定量程，不用往返中控调整参数。
- 光伏金刚线切片机组：稳定切割线微小张力，降低硅片崩边报废比例。
- 铝箔退火复卷改造：老旧分体张力变送器替换，原有压磁传感器线缆直接对接端子，无需重新放线。
真实案例
去年对接一家锂电隔膜生产车间改造，6 台涂布机原有 PFEA112-20 室内型放大器，全部放置在设备旁简易铁皮柜，车间涂布剂油雾渗入，平均 3 个月出现一次数值漂移，每台停机标定至少 2 小时，日均损耗隔膜基材。 现场全部更换 PFEA112-65，拆除简易铁皮柜直接壁挂设备机身，双路张力传感器接入单台单元，通过 DP 总线统一接入 AC800M。投运 11 个月，油雾环境下无漂移故障；卷材加速、减速工况张力波动明显收窄，隔膜褶皱报废量下降近一成。现场工艺工程师反馈，涂布、冷轧这类油污粉尘大的产线，优先选用 IP65 防护型号，长期减少停机标定工时。
