描述
关键技术规格
| 参数名 | 值 |
|---|---|
| 额定电压 | 1200 V / 1700 V (可选) |
| 额定电流 | 2640 A |
| 开关频率 | 10 kHz |
| 通断损耗 | 400 W |
| 驱动电源 | 24 V DC ± 10% |
| 通信协议 | EtherNet/IP、ModbusTCP |
| 工作温度范围 | -40 °C 至 +85 °C |
| 芯片结温 | 175 °C |
| 防护等级 | IP20 / IP30 |
| 外形尺寸 | 450 mm × 260 mm × 260 mm |
| 重量 | 约 25 kg |
| 安全认证 | ISO13849-1 PL e、IEC62061 SIL3、CE、UL |
产品深度介绍

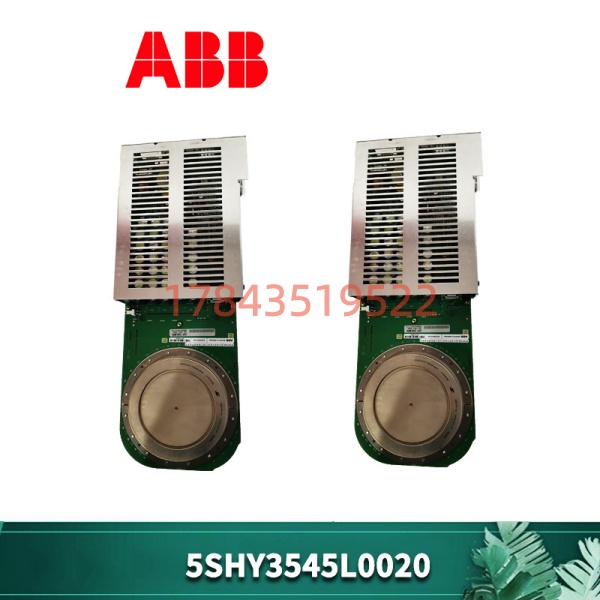

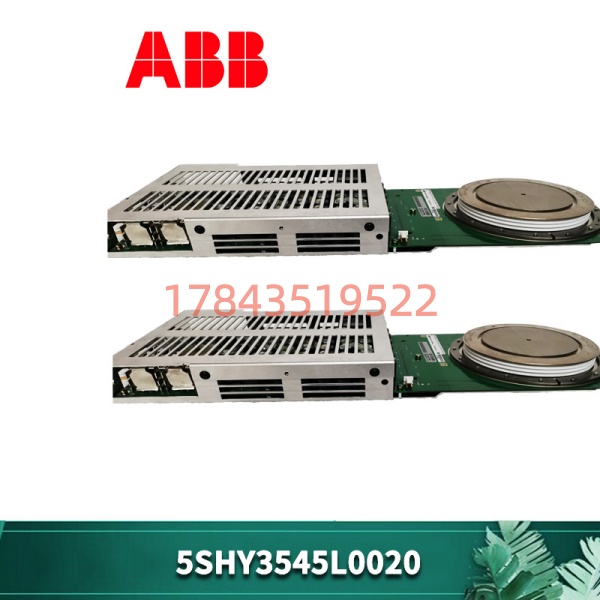

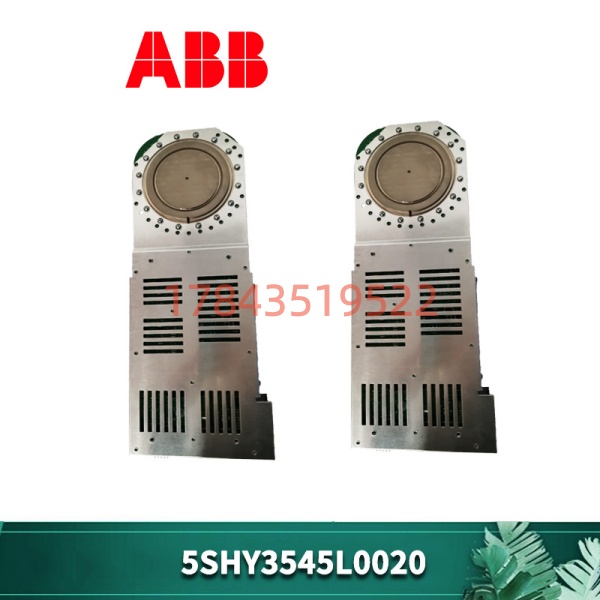

ABB 5SHY3545L0020是一款高性能IGCT功率模块，专为高压大电流电力电子应用设计，巧妙融合了IGBT的高速开关特性与晶闸管的高阻断电压优势，主要用于实现高效的电能转换与功率控制，广泛应用于工业变频调速、风电并网、轨道交通等领域，是高压大容量电力电子系统的核心部件。
这款模块最大的优势在于卓越的性能与可靠性，具备快速开关能力，开关频率可达10kHz，通断损耗低至400W，依托IGCT缓冲层结构，降低导通与开关损耗，提升电能利用效率；内置多重安全保护机制，故障响应时间≤2μs，可实时监测运行状态并快速触发保护动作，避免设备损坏。
应用场景与行业案例
去年秋天，华北某大型钢铁厂的中压变频器因IGBT模块性能不足，导致电机转速控制精度低，产品质量稳定性差。换成ABB 5SHY3545L0020模块后，电机转速控制精度提升至±0.1%以内，产品次品率从5%降至0.8%以下，每月为企业节省超过120万元成本。对重工业企业来说，高性能IGCT模块就是提升产品质量的核心。
典型应用场景:
- 工业自动化 – 中高压变频调速 作为中高压变频器的核心开关器件，实现高效的电能转换与电机调速，提高电机运行效率和控制精度。
- 新能源 – 风电/光伏并网系统 将风电或光伏发电产生的电能转换为符合电网要求的交流电，实现新能源的高效并网利用。
- 轨道交通 – 牵引供电系统 用于轨道交通的牵引变流器，实现电能的高效转换与电机牵引控制，提高列车运行效率。
- 电力系统 – 柔性直流输电 作为柔性直流输电系统的核心功率器件，实现电能的高效传输与控制，提高电网的稳定性和灵活性。
- 船舶工业 – 电力推进系统 用于船舶的电力推进系统，实现电能的高效转换与推进电机控制，提高船舶的燃油效率和操纵性能。
SOP质量透明化检测流程
?️ 入库验收检测
- 来源追溯: 核对原厂装箱单与海关报关单，确保备件来源正规可查
- 防伪识别: 通过ABB官方系统查询模块序列号，检查防伪标签完整性
- 外观检查: 确认模块无腐蚀、划痕、维修痕迹及外壳老化现象
- 附件核对: 配套说明书、保修卡、出厂合格证齐全
?️ 上机功能测试
- 测试环境: 采用专用IGCT测试平台搭建测试系统
- 测试内容:
- 导通测试：测量导通压降，确保在额定范围内
- 开关测试：测试开关速度和损耗，验证模块动态性能
- 负载测试：满负荷连续运行24小时，记录模块温度和性能稳定性
- 绝缘测试：使用1000 V摇表检测绝缘电阻，确保≥1000 MΩ
- 测试记录: 生成标准化测试报告，可应客户需求提供
? 电气参数测试
- 导通压降测试：使用高精度万用表测量导通压降，确保符合规格要求
- 绝缘电阻测试：使用1000 V摇表检测绝缘电阻，确保≥1000 MΩ
- 耐压测试：按照IEC标准进行耐压试验，无击穿现象
? 参数验证
- 读取并记录模块型号、额定电压、额定电流等关键参数
- 检查模块封装和引脚定义，确保与手册一致
- 对模块关键参数进行拍照存档
? 最终质检与包装
- 由资深质检员签字确认测试结果
- 采用防静电真空袋密封模块
- 使用定制泡沫缓冲+硬质木箱进行专业防护包装
- 贴附质检合格标签（标注QC Passed与日期）
