描述
产品详情

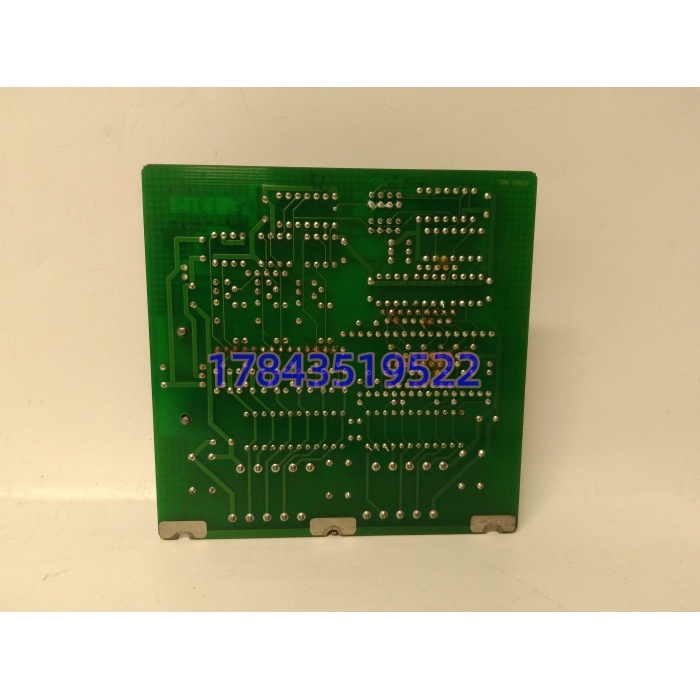

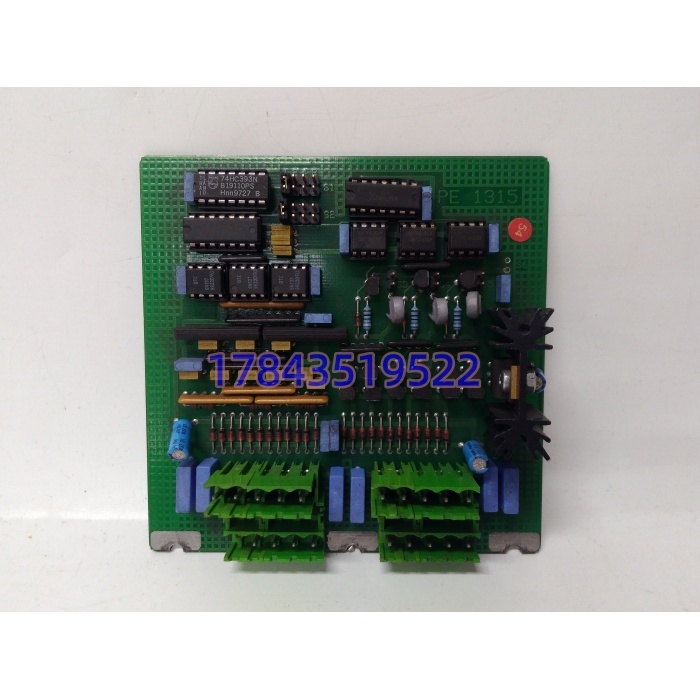

・型号：PE1315A・品牌：ABB・系列：Advant Controller 400、MasterPiece200
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件型号 | PE1315A |
| 信号通道 | A 相、B 相、Strobe (Z) 三路脉冲 |
| 脉冲频率 | 最高 50kHz |
| 工作电压 | 输入 / 输出 5‑24VDC |
| 单通道限流 | 最大 13mA |
| 光电隔离强度 | 2500V 电气隔离 |
| 系统总线 | S100 I/O 总线，对接 AC400 控制器背板 |
| 安装方式 | DIN 导轨 TS35 安装 |
| 外形尺寸 | 110×110×30mm，净重 0.24kg |
| 工作温度 | -20℃ ~ +60℃（控制柜内） |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 适配系统 | ABB Advant OCS AC400，MasterPiece200 DCS |
| 生命周期 | 原厂永久停产；市面流通库存件、拆机备件 |
产品介绍
PE1315A 是老一代 Advant OCS 系统专用脉冲信号调理板，专门处理编码器、转速探头、脉冲流量计送来的脉冲信号。工业现场长线传输时脉冲容易受电机、变频器干扰畸变，该模块通过光耦做电气隔离，对波形整形放大后送给 AC400 控制器做计数运算，用于转速闭环、位置监测、流量积算等工艺环节。
坦白讲，该板没有直接兼容的后续替代板，必须整套系统匹配 S100 总线；拆机件高频故障：光耦老化、输入端子簧片松弛、板上电解电容失效；板卡上电指示灯正常，不等于三路脉冲通道全部完好，经常出现单通道丢脉冲，造成转速跳变。备件上机，务必核对硬件版本，做脉冲信号模拟测试，不能直接投工艺。
应用场景与行业案例
痛点切入：我在现场遇到过，PE1315A 单通道光耦老化，会随机丢失脉冲，造成转速读数跳变、流量累积不准，工艺闭环控制紊乱。大量火电、冶金老装置在用 AC400 系统，原厂不再供货全新件；更换备件后没有做脉冲模拟校验，上线运行后才发现个别通道失效，造成生产波动。
典型场景
- 火力发电厂：汽机辅机转速采集，给水泵、风机转速脉冲信号隔离调理。
- 冶金生产线：轧机编码器位置脉冲采集，Advant AC400 系统备件替换。
- 化工装置：脉冲式流量计信号接入，完成流量累积计量。
- 老项目改造：MasterPiece200 存量 DCS 系统维护。
真实案例某热电厂化水车间 AC400 系统，流量计累积流量随机跳变，时大时小。排查现场传感器、接线都没问题，定位到 PE1315A 其中一路光耦性能劣化，偶发丢脉冲。采购拆机 PE1315A 备件，断电更换模块，紧固全部端子；现场使用信号发生器模拟脉冲信号，逐路校验 A/B/Z 通道计数，确认 50kHz 下计数准确无丢脉冲，投入系统，流量累积恢复稳定。事后运维定规矩： 备件入库优先做脉冲模拟测试；更换后务必模拟信号校验全部通道，不直接接现场传感器。
