描述
产品详情
・型号：PDD205A1121 3BHE025335R1121 3BHE025336P201
・品牌：ABB
・系列：UNITROL 6000 励磁控制系统
规格参数
| 参数项 | 参数数值 |
|---|---|
| 适配系统 | UNITROL 6000 静态励磁柜功率单元 |
| 板卡工作供电 | 24VDC ±15%，整机功耗约 14W |
| 触发脉冲输出通道 | 6 路三相晶闸管同步驱动脉冲 |
| 信号隔离耐压 | 2000V AC（强弱电分区隔离） |
| 本地通讯接口 | X102 RS485 调试通讯口 |
| 外部端子接口 | XS1 端子排采集功率柜温度、电流反馈 |
| 响应延迟 | 脉冲输出延迟≤8ms |
| 工作温度区间 | 0℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 安装形式 | 功率单元插箱背板直插式 |
| 外形尺寸 | 210mm×180mm×35mm |
| 单品重量 | 约 0.68kg |
| 内置保护 | 过流、脉冲丢失、超温故障自检回路 |
产品介绍

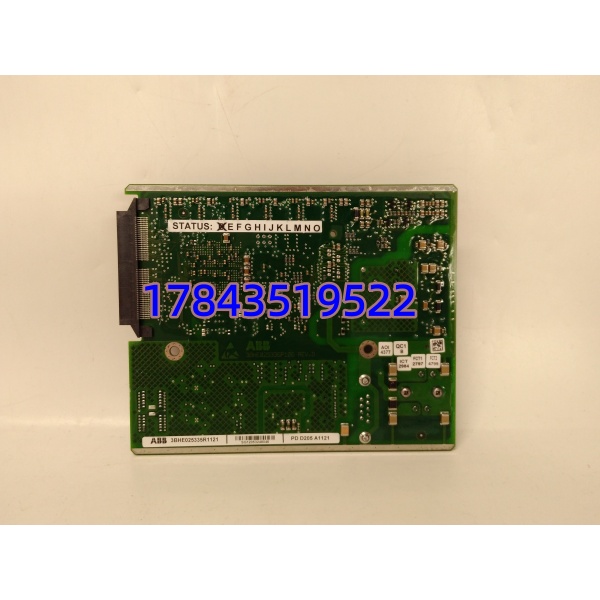

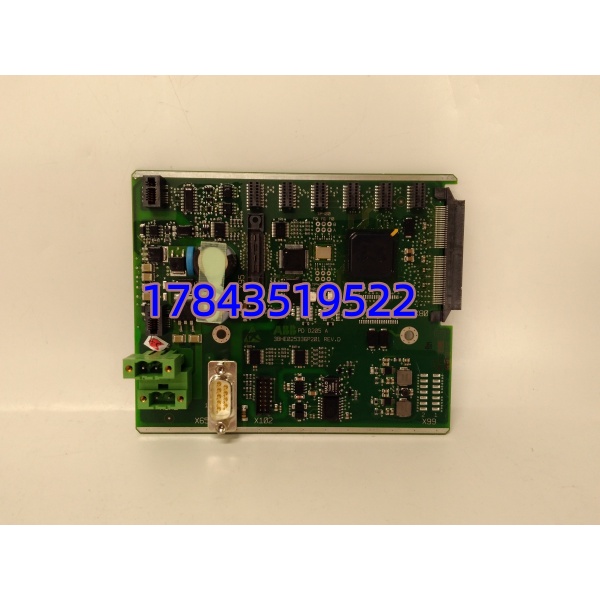

PDD205A1121 是 UNITROL 6000 励磁柜功率单元核心驱动板，成套编码 3BHE025335R1121、底板丝印 3BHE025336P201 配套使用。板卡接收 GCC960C102 主控调节信号，生成相位同步脉冲驱动功率柜晶闸管，同时采集功率桥散热片温度、励磁直流电流信号回传给主控，实现闭环限流与超温保护。 普通通用脉冲板无强弱电分区隔离，功率柜换相浪涌容易击穿通讯线路；这款板卡强弱电区域分割布线，高压采样回路独立隔离，减少功率侧干扰窜入控制回路。该型号原厂全新货交付周期长，存量火电厂、水电厂机组运维多选用拆机、翻新备件，同型号替换无需重新整定脉冲同步角度。
应用场景与行业案例
痛点切入
我在现场处理过多块老化 PDD205 板卡故障，脉冲输出衰减导致励磁电流不稳，机组无功大幅波动，调度下发限负荷指令；无分区隔离的老旧板卡，功率柜浪涌击穿通讯线路，励磁系统直接退出运行，机组跳机停机，单次抢修最少半天。此板分区隔离设计可阻断高压干扰，多路故障自检快速定位脉冲通道异常。
典型场景
- 火力发电机组励磁功率柜：300MW/600MW 汽轮机组 UNITROL 6000 成套设备，控制励磁整流桥输出电流。
- 水轮发电机组励磁系统：立式水轮机组功率单元配套，适配水头突变带来的励磁负荷波动。
- 燃气轮机自备电厂：余热机组励磁调节，厂区变频器密集环境抑制电磁干扰。
- 老旧励磁系统技改：原有板卡电容老化、脉冲丢波，同型号备件直插替换，不用改动功率柜一次接线。
真实案例
华中某 2×300MW 火力发电厂，#2 机组 UNITROL 6000 功率单元 PDD205A1121 内部驱动电容衰减，出现两相脉冲丢失，励磁电流持续振荡，夜间多次触发无功越限告警。原厂订货周期 18 周，采购完成电容更换、72 小时通电老化测试的翻新备件，利用机组月度停机窗口 2.5 小时完成拆装更换。上电后同步角度无需重新校准，励磁电流曲线恢复平稳，连续运行近一年无脉冲丢失故障。电气班组反馈，UNITROL 6000 功率驱动板无兼容替代硬件，改用第三方脉冲板需要整套更换功率整流桥、重做同步试验，停机损失很高。
