产品详情

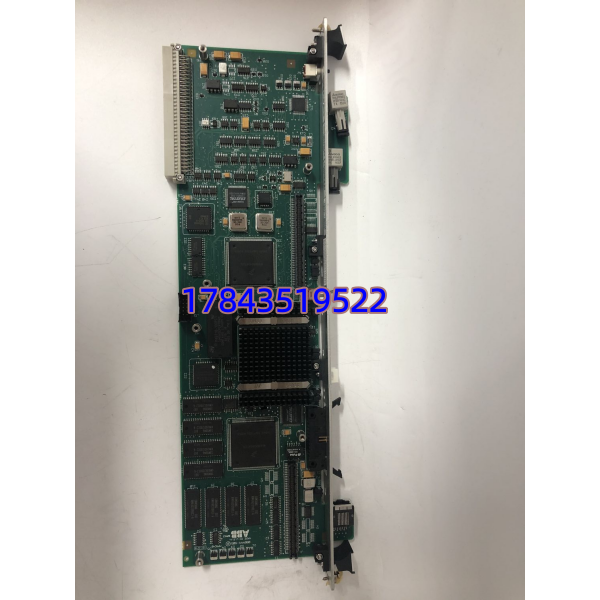

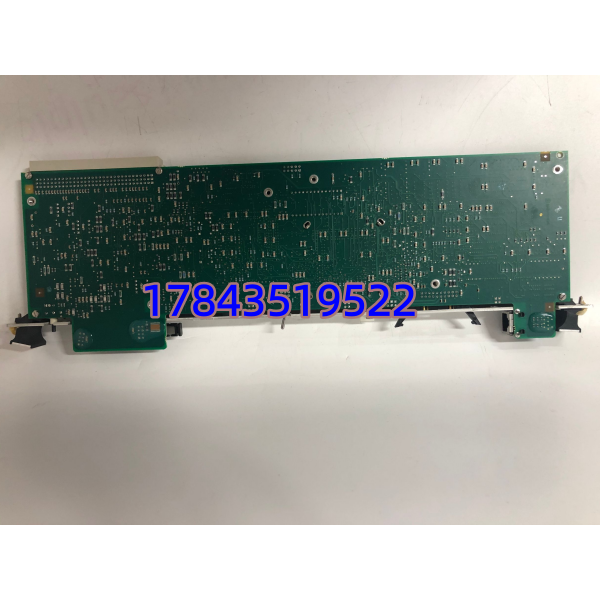

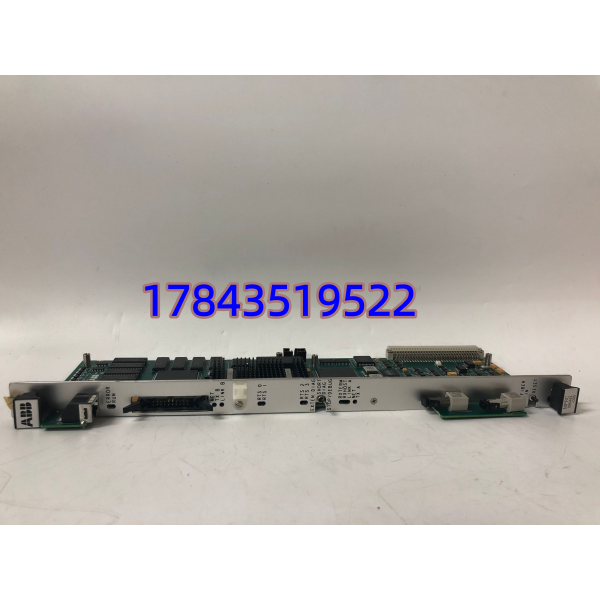

・型号：MPRC086444-005（PM864）
・品牌：ABB
・系列：AC 800M / System 800xA
规格参数
| 参数项 | 技术指标 |
|---|---|
| 核心处理器 | 32 位 RISC，主频 100MHz |
| 程序存储 | 16MB Flash，掉电永久保存 |
| 数据缓存 | 16MB SRAM，电池掉电保持 |
| 布尔指令速度 | 单条逻辑指令＜0.15μs |
| 最大 I/O 容量 | 单控制器最多 10000 点 I/O |
| 内置网口 | 1 路 10/100M 自适应以太网 |
| 扩展通讯槽 | 支持 CI8xx 系列 Profibus/Modbus/FF 模块扩展 |
| 冗余架构 | 支持双 CPU 1:1 热备，光纤同步数据 |
| 供电输入 | 背板 24VDC，整机功耗≤18W |
| 标准编程规范 | IEC61131-3，Control Builder M 软件组态 |
| 工作温度 | 0℃ ~ +60℃；存储 – 40℃ ~ +85℃ |
| 配套 IO 系统 | 全系列 S800 I/O 远程 / 本地站兼容 |
| 故障诊断 | 面板 LED 状态灯、上位机实时故障码上传 |
| 原厂供货状态 | 逐步减产，新整机不再标配，存量项目依靠备件周转 |
产品介绍
MPRC086444-005 即 AC800M PM864 控制器，是 System800xA DCS 的运算核心，整套装置的调节回路、机组联锁、时序逻辑全部在该卡内运行，负责本地机架与远程 S800 IO 站的数据调度。 坦白讲，同系列 PM861/PM862 内存与运算能力偏低，PM864 适配中型化工、电厂多回路控制场景。冗余配置依靠光纤同步两块 CPU 运行数据，主控制器故障时无扰动切换副机，不会中断工艺调节。原厂供货周期偏长，存量厂区大多提前备货；更换同型号卡件无需重新绘制底层逻辑，仅需同步下载工程文件即可投运。
应用场景与行业案例
痛点切入
我在炼化、电厂现场多次碰到 CPU 内存芯片老化、通讯链路报错，主控离线直接造成加热炉、汽机联锁动作，单次停产损失很高；老款小容量 PM 控制器点位跑满后调节周期拉长，曲线震荡，更换 PM864 可直接扩容。原厂订货周期普遍 45 天以上，关键装置无法长时间停机等待。
典型场景
- 火力发电机组 DCS 系统：锅炉、汽机主辅机闭环调节，ETS、MFT 安全联锁逻辑运算。
- 炼油催化裂化装置：反应器、分馏塔温度压力 PID 调节，多段进料负荷联动控制。
- 煤化工合成车间：高压反应釜液位、气体配比连续控制，有毒气体泄漏分级联锁。
- 水处理大型净水厂：多组沉淀池、过滤池批量调节，远程泵房信号集中管控。
真实案例
某 2×600MW 电厂 #2 机组夜班 DCS 报主控制器通讯丢失，排查确认 MPRC086444-005 内部存储单元损坏，整套锅炉调节回路离线。备件库存有经过 72 小时带载测试的同款卡件，机架断电后插拔替换，同步下载本地工程程序，1.5 小时内主控冗余恢复正常。自控班组后续新增两块同款备件入库，规避同类突发故障等待货期。
