描述
关键技术规格
| 参数 | 数值 |
|---|---|
| 产品型号 | LXN1604-6（3BHL000986P7000） |
| 制造商 | ABB / Bel Power Solutions（代工） |
| 输入电压 | 90–350 VAC（50/60Hz）或 90–350 VDC 通用输入 |
| 输出电压 | 27 VDC（微调范围 24–28V） |
| 额定输出功率 | 500 W |
| 额定输出电流 | ≈18.5 A @ 27VDC |
| 效率 | ≥89%（典型值 @230VAC） |
| 功率因数校正 | 主动 PFC，符合 IEC/EN 61000-3-2 |
| 隔离耐压 | 输入-输出 3kV RMS / 1min |
| 工作温度 | -40℃ ～ +60℃（降额参考手册） |
| 安装方式 | 35mm DIN 导轨（TS35）卡扣式 |
| 防护等级 | IP20（控制柜内安装） |
| 尺寸(宽×高×深) | ≈113.6 × 138 × 194 mm |
| MTBF | >500,000 h（Telcordia SR-332） |
| 认证 | CE / cULus / UL 508 / IEC 61131-2 |
产品深度介绍（Product Introduction）

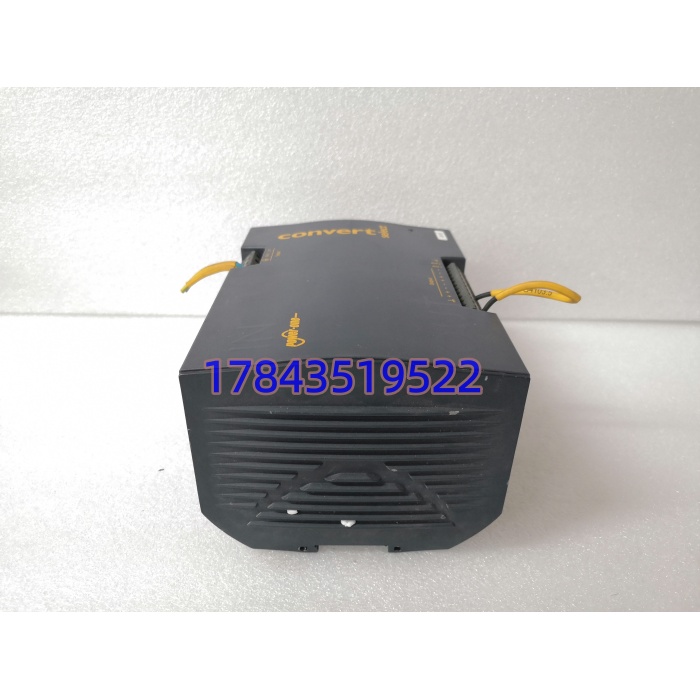

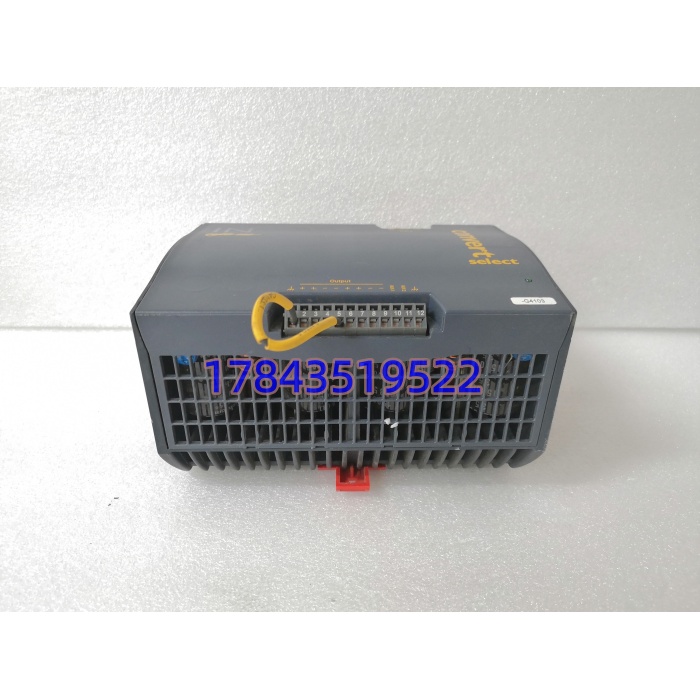

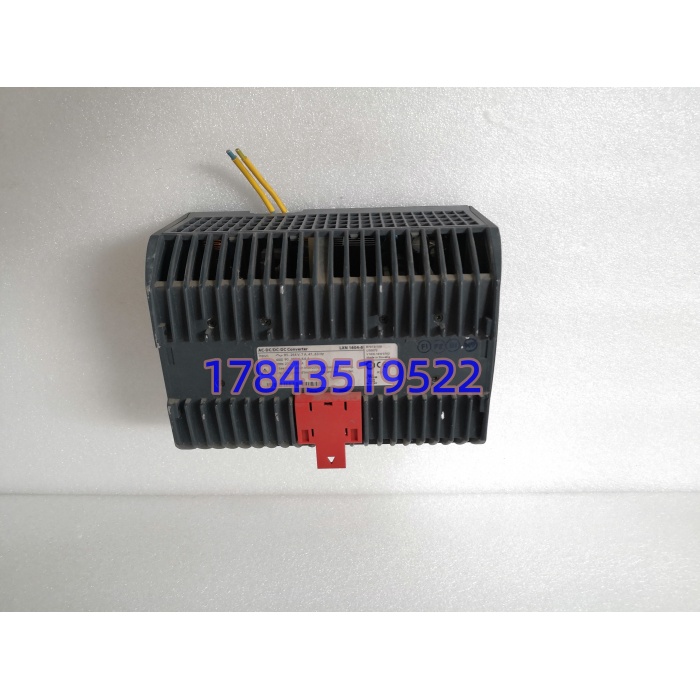

ABB LXN1604-6 是 LXN1600 系列 500W 高性能工业电源模块，采用宽范围交流/直流输入（90–350V AC/DC），输出稳定的 27VDC/18.5A，专为 ABB AC800M、Advant 等 DCS 系统控制柜及大型 PLC 机架设计，也可为 S800 I/O 簇提供集中供电。
该模块内置主动 PFC、低启动浪涌设计避免上级断路器误跳，输入-输出隔离耐压 3kV，PCB 涂覆三防漆增强耐湿耐腐蚀能力。相比普通 24V 开关电源，它提供更宽的输入容限和更高的 MTBF（>500,000h），适合连续生产装置中作为 Buffer stock 的关键供电备件
入库验收与检测 SOP（Quality Transparency）
1. 入库验收检测
- 来源追溯：核对原厂装箱单、ABB/Bel Power 标签及序列号，与 3BHL000986P7000 订货号匹配。
- 防伪识别：序列号条码清晰、激光印字无重影，防伪标签完整。
- 外观检查：壳体无磕碰变形、散热鳍片无压痕、端子无烧蚀氧化、引脚未插用过。
- 附件核对：说明书/铭牌信息完整，出厂日期在合理范围内。
2. 上机功能测试（Live Test）
- 测试环境：ABB AC800M 演示机架或等效 27V 负载测试仪（可编程电子负载）。
- 测试内容：
- 通电自检：接入 220VAC，测量输出端电压在 26.8–27.2V 范围内，LED 指示正常。
- 负载测试：阶梯加载至 50%/75%/100%（≈9A/14A/18.5A），记录电压漂移 ≤±2%。
- 过流/短路保护：短暂短路输出端，模块进入打嗝保护，解除后自恢复。
- 温升记录：满负荷运行 >30min，外壳温升符合 datasheet 曲线。
- 测试记录：生成 Test Report 含输入/输出波形截图。可提供测试照片/视频给客户。
3. 电气参数测试
- 绝缘电阻：500V 摇表测输入-输出、输入-地 >10MΩ。
- 接地连续性：PE 端与机壳电阻 <0.1Ω。
- 耐压测试（抽检）：输入-输出 3kV AC /1min 无击穿（仅做抽检，避免加速老化）。
4. 固件/程序验证
- 电源模块无固件，记录生产周码（Date Code）及批次号，拍照存档。
- 确认输出电压调节电位器位于出厂中位（27V 标称）。
5. 最终质检与包装
- 质检员签字确认，防静电袋密封，气泡膜+五层瓦楞纸箱。
- 贴附 QC Passed 标签（含检测日期、质检员工号）。
