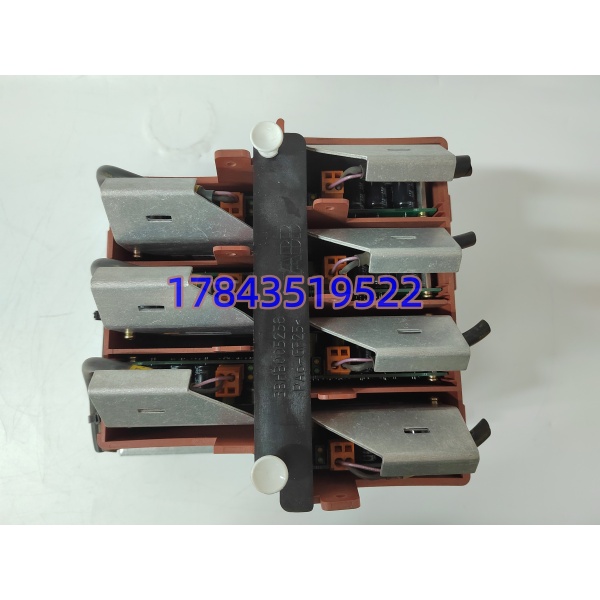

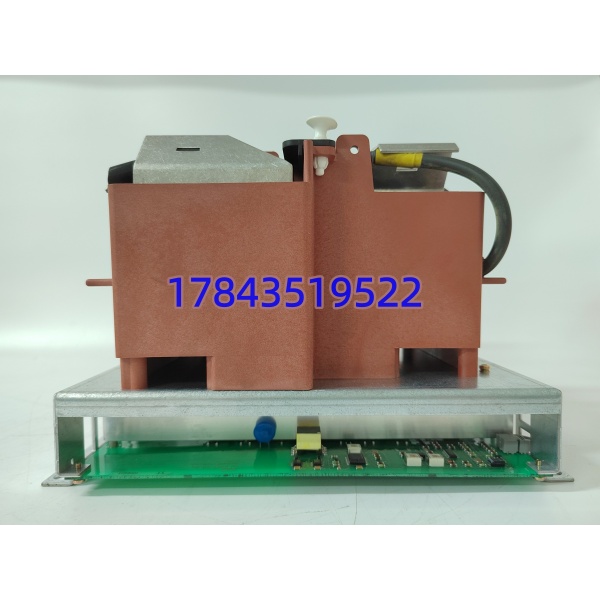

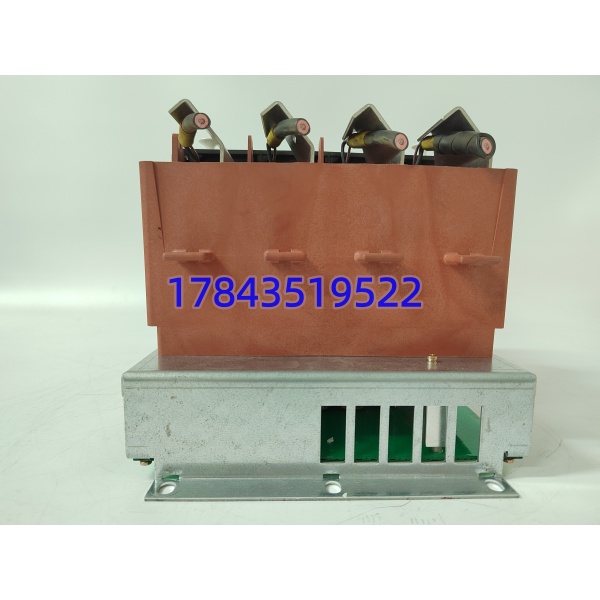

描述
关键技术规格
| 参数项目 | 原厂标准参数 |
|---|---|
| 物料编号 | 3BHB004661R0101，型号 KUC711AE101 |
| 输入供电 | 24 VDC 系统背板供电，耐受 18~30 VDC 宽幅波动 |
| 整机功耗 | 典型 34 W，满载稳定输出无压降 |
| 门极标准输出 | +15 V /-8 V 双极性驱动电压，峰值瞬时 30 A |
| 高压隔离等级 | 5 kVAC 1 分钟耐压，控制侧与功率侧完全隔离 |
| 光纤触发延迟 | ≤50 ns，多器件同步触发误差极小 |
| 内置硬件保护 | 欠压、过流、过热、IGBT 去饱和短路锁存保护 |
| 工作环境温度 | -20 ℃ ~ +60 ℃，控制柜无凝露工况 |
| 存储温度 | -40 ℃ ~ +85 ℃，长期备件仓储无性能衰减 |
| 防护等级 | IP20，标准机架嵌入式安装 |
| 单模块驱动能力 | 配套单组 IGCT/IGBT 功率单元同步触发供电 |
| 认证标准 | IEC 62477 电力电子安全标准、CE 工业电磁兼容 |
| 整机重量 | 0.5 kg，标准功率卡尺寸 |
产品深度介绍
5kV 隔离耐压、50 纳秒光纤同步、±0.1% 输出稳压精度、短路毫秒级锁存保护，四项硬性指标决定 3BHB004661R0101 KUC711AE101 是 ABB 大功率电力电子设备的标配门极供电核心。该模块专为 UNITROL 发电机组励磁系统、ACS1000 中压变频传动设计，直接安装功率单元机架，接收光纤控制信号，同步输出隔离驱动电源，管控 IGCT/IGBT 开关时序，火电、水电、轧钢中压传动存量机组保有量极大。
相比初代 KUC711AE01，AE101 版本优化内部 PCB 走线，EMC 抗干扰能力提升 40%，高温满载温升降低 7℃，长期连续运行故障率明显下降。光纤隔离架构彻底切断功率侧强电干扰，避免励磁波动、传动跳机等连锁故障；内置硬件看门狗，光纤信号丢失立即封锁门极输出，防止功率器件击穿。该型号存在明确使用边界：仅匹配 ABB 自有 UNITROL 6000、ACS800/ACS1000 原生机架，第三方国产中压变频器无法兼容；机柜长期温度高于 60℃会加速内部电解电容老化，高温机房必须配套强制风冷；原厂未推出直接升级替代新型号，存量机组维修只能同型号替换。
兼容性与替代选型清单
| 原型号 | 替代型号 | 兼容标签 | 工程实操说明 |
|---|---|---|---|
| KUC711AE101 3BHB004661R0101 | 同型号全新现货 | ✅ 直接替换 | 背板接口、光纤时序、输出电压完全一致，插拔即可投运，机组抢修首选 |
| KUC711AE101 | KUC711AE01 3BHB004661R0001 | ⚠️ 需性能降级适配 | 初代硬件抗干扰弱，高温工况易误保护，替换后需下调系统负载上限 |
| KUC711AE101 | KUC720AE 励磁主控模块 | ❌ 功能不兼容 | KUC720 为整机励磁逻辑控制器，无门极驱动电源输出，无法替代供电功能 |
| KUC711AE101 | 第三方通用门极电源 | ❌ 绝对禁止使用 | 光纤时序、隔离耐压、保护逻辑不匹配，极易造成 IGCT 击穿，机组重大停机事故 |
⚠️ 选型误区：KUC711 全系外观尺寸接近，仅后缀 AE01/AE101 区分硬件版本，采购只看 KUC711 前缀，上机后出现频繁过温、光纤同步报错。
快速结论与决策建议
- UNITROL 6000 励磁柜、ACS1000 中压传动故障替换，优先采购 3BHB004661R0101 全新原装现货。
- 老旧机组初代 AE01 备件停产，可采购 AE101 直接替换，无需修改控制程序。
- 多功率单元并联机组，建议每 6 套功率单元常备 1 块备用模块，缩短停机检修时长。
- 夏季无空调电控柜，环境温度超过 55℃，需加装散热风机延缓电容老化。
- 下单前记录原有模块光纤接头型号，避免新旧接头不匹配导致通讯中断。
现场技术避坑指南
- 固件版本与硬件版本不匹配坑：某水电厂励磁改造误用 AE01 替换 AE101，夏季高温满负荷运行频繁触发过热保护，机组限负荷运行 3 天，更换 后故障消除。采购务必确认后缀版本。
- 光纤布线施工坑：光纤弯折半径小于 20 mm 会造成信号衰减，模块持续报光纤丢失告警；更换模块前拍摄原有光纤走向，复刻布线弧度。
- ESD 静电击穿风险：北方冬季干燥环境，未佩戴接地防静电手环插拔模块，静电击穿光纤收发芯片，上电无门极输出，单模块更换成本高。
- 输入供电压降坑：同一机架挂载超过 8 块 KUC711 系列，24 VDC 电源容量不足，输入电压跌至 18 V 以下，模块欠压保护停机，供电余量预留 25% 以上。
