描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整硬件编号 | HESG441635R1，型号 216NG63A |
| 固件版本标识 | HESG216877K |
| 适配机架 | REG216 标准 21 槽电子机架 216MB66 |
| 输入电压 | DC 110 V / DC 220 V 自适应宽压 |
| 额定输出 | 隔离 24 V DC，带过流、过压、短路硬件闭锁 |
| 冗余能力 | 多模块并联冗余，单台故障不中断系统供电 |
| 绝缘隔离 | 输入输出全隔离，500V 耐压等级 |
| 整机功耗 | 最大 45 W |
| 安装方式 | 标准机架单槽位直插式安装 |
| 工作温度区间 | -10 ℃ ~ +60 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 配套组件 | 216GA61 开关量输出、216GD61 模拟采集板 |
| 适用系统 | 汽轮发电机、水轮发电机 REG216 全套保护柜 |
产品深度介绍

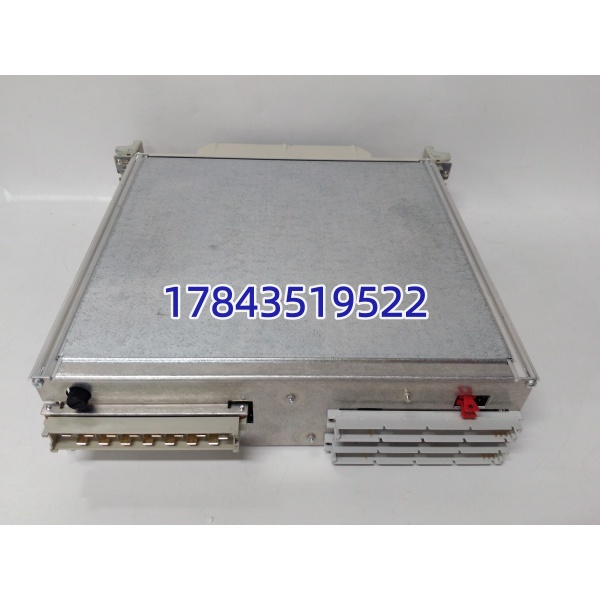

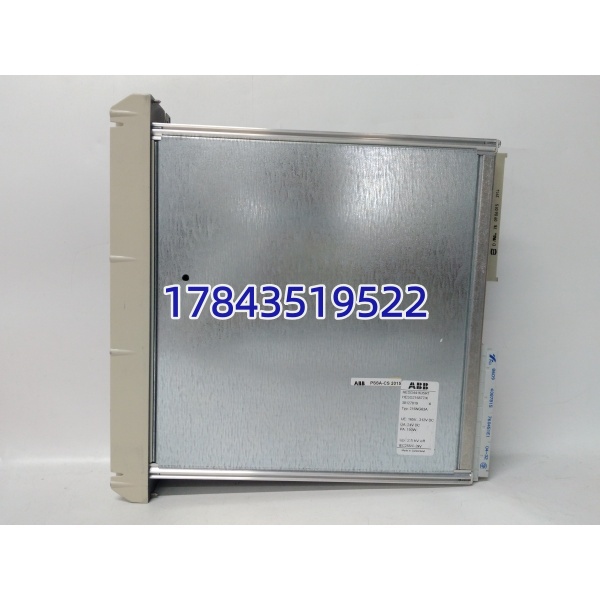

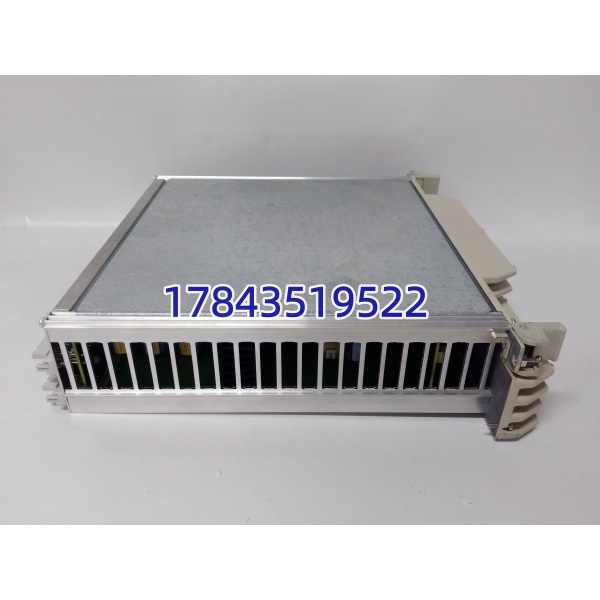

216NG63A（HESG441635R1）是 ABB REG216 发电机保护系统专用机架辅助电源模块，专门将电厂站用直流蓄电池电压转换为稳定隔离 24V，给机架内采集板、逻辑处理板、跳闸输出板统一供电。模块内置多路 DC-DC 隔离变换回路，自带完整硬件故障自检，输出短路、过压瞬间切断输出并点亮故障告警灯；支持两块及以上同型号模块并联冗余运行，单台电源故障时另一台无缝承接负载，避免保护系统失电导致机组无保护运行。硬件搭配 HESG216877K 固件，适配早期 REG216 Classic 机架组态逻辑，工业加固 PCB 耐受保护柜高温、振动、强电磁干扰，是电厂机组大修更换频次最高的供电备件。
应用场景与工程痛点
去年秋冬多家水电厂检修时遇到共性问题：保护柜原配 216NG63A 电源模块老化输出压降变大，机组启停瞬间出现保护装置闪断，差动、失磁保护短时退出，存在机组短路失控风险。原厂订货周期长达 16 周，停机等待会造成巨额发电量损失，现货备件可 48 小时到场完成更换。
典型应用场景
- 火力发电厂 – 汽轮发电机 REG216 综合保护柜为差动、定子接地、失磁、过负荷保护回路持续提供稳定 24V 工作电源，电源故障会直接丢失全部保护逻辑。
- 水力发电厂 – 水轮发电机组保护屏适配电站 DC220V 蓄电池直流系统，冗余电源架构保障甩负荷、短路故障时保护可靠动作。
- 自备电厂 / 钢铁厂余热发电机组小型机组标配 REG216 简化机架，单块 216NG63A 即可满足整套保护板卡供电需求。
真实案例
西北某自备电厂 2 号汽轮机组年度检修，巡检发现柜内 216NG63A 电源模块输出纹波超标，轻载正常、带载后电压跌落。原厂反馈停产无现货，调货周期 4 个月。采购从我司采购全新原装模块，到货当天完成更换，上电后 24V 输出稳定无波动，机组按期并网，避免停机减产损失。
