描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | GVC736BE101 / 3BHE019719R0101 |
| 器件类型 | IGCT（集成门极换向晶闸管） |
| 额定电压 | 5.5 kV |
| 额定电流 | 1000 A |
| 最大功率 | 1500 kW |
| 开关频率 | 最高 8 kHz |
| 工作温度 | -40 °C ~ +125 °C |
| 冷却方式 | 水冷（适配 ACS5000 水冷系统） |
| 重量 | 1.36 kg |
| 绝缘等级 | 高隔离，适配中高压场景 |
| 适配系统 | ABB ACS5000 高压变频器 |
产品深度介绍

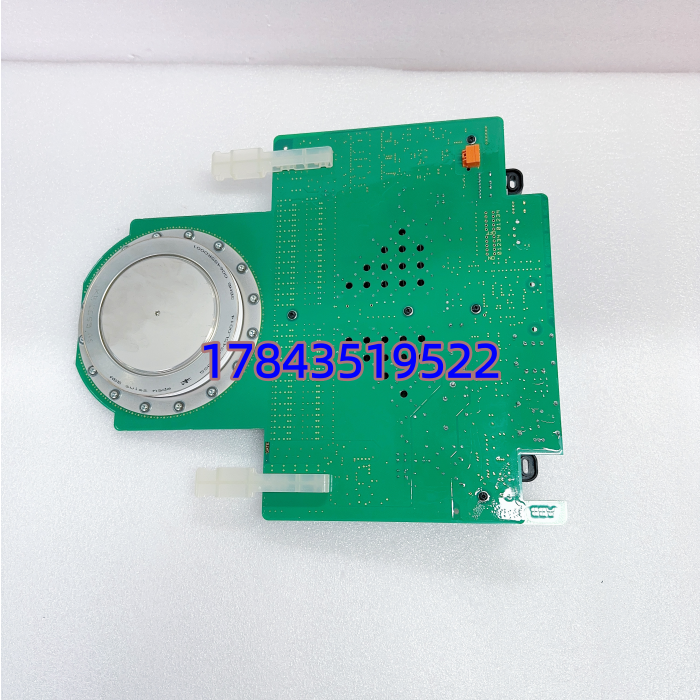

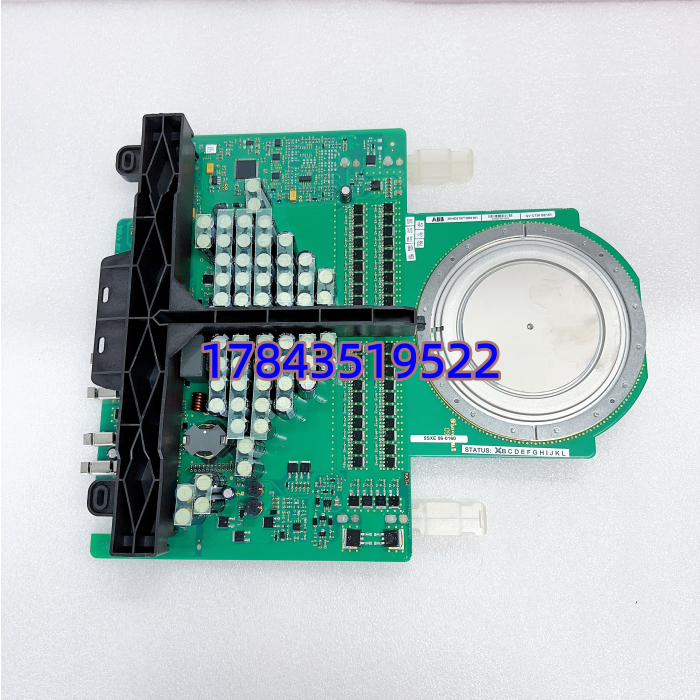

ABB GVC736BE101（3BHE019719R0101）是 ABB ACS5000 系列高压变频器的核心 IGCT 功率模块，用于中高压大功率电机驱动与电能变换场景。模块集成门极驱动与功率器件，具备高耐压、大电流、低损耗特性，适配 7×24 小时连续运行工况。
采用水冷散热设计，散热效率高，适合大功率密集安装；集成过流、过压、过热保护，运行稳定，广泛应用于电力、冶金、矿山等行业的高压变频系统，是老旧高压变频设备的关键备件。
质量检测流程
- 入库验收检测核对原厂装箱单、报关单，完成来源追溯。查询序列号、核验防伪标签，确认正品。检查板卡无腐蚀、划痕、烧蚀痕迹，IGCT 芯片无破损。清点说明书、合格证、质保卡。
- 上机功能测试搭建 ABB ACS5000 原厂测试平台。通电检测门极驱动信号，验证触发与关断逻辑。进行高压耐压测试、大电流通断测试，连续 24 小时带载运行，记录温升与波形，出具测试报告，可提供测试视频 / 照片。
- 电气参数测试用 5000V 摇表测试绝缘电阻，数值达标。检测门极触发电压、电流，参数匹配原厂标准。完成浪涌、耐压测试，无击穿、闪络。
- 固件 / 配置验证读取门极驱动板固件版本，记录归档。检查模块接线端子、水冷接口，拍照留存，方便现场安装核对。
- 最终质检与包装质检人员签字确认。模块装入防静电袋密封，配防水膜包裹水冷接口，外层气泡膜 + 硬质纸箱，贴 QC 合格标签与检测日期。
技术避坑指南
- 固件 / 驱动版本不匹配问题：驱动板固件与变频器主控版本不一致，导致 IGCT 触发异常、变频报故障。避坑：更换前记录原模块驱动板固件版本，采购时明确版本要求；版本差异时，提前刷新适配固件。真实案例：某钢厂 ACS5000 变频更换模块后，频繁报 “IGCT 触发失败”，排查发现驱动固件版本过低，升级后恢复正常。
- 水冷系统适配不当问题：水冷接口密封不良、流量不足，导致模块过热保护、烧毁。避坑：安装前检查密封圈完整性，对接后做水压测试；确保水冷流量、压力符合要求，定期清理水路杂质。警示：水冷泄漏会直接损坏模块与周边电路，安装后务必做保压测试。
- 接线与力矩不达标问题：高压大电流端子接线松动、力矩不足，运行时发热打火，烧毁模块。避坑：严格按原厂力矩标准紧固端子，接线前打磨接触面；接线后复查力矩，避免虚接。这是高压模块最易出问题的点，务必用扭力扳手操作。
