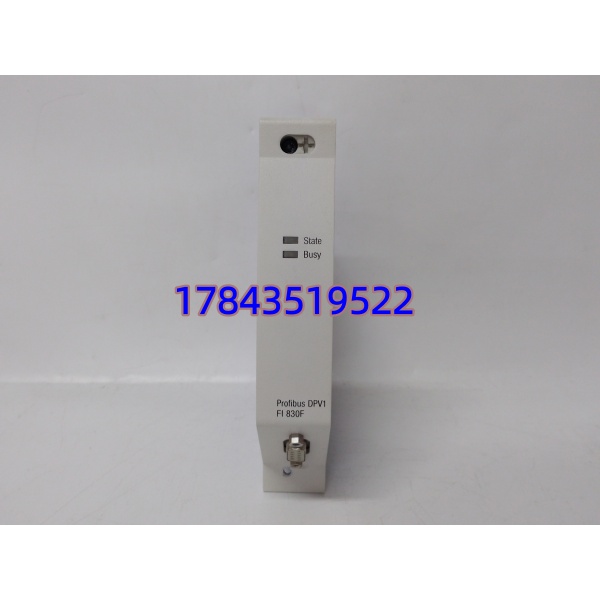

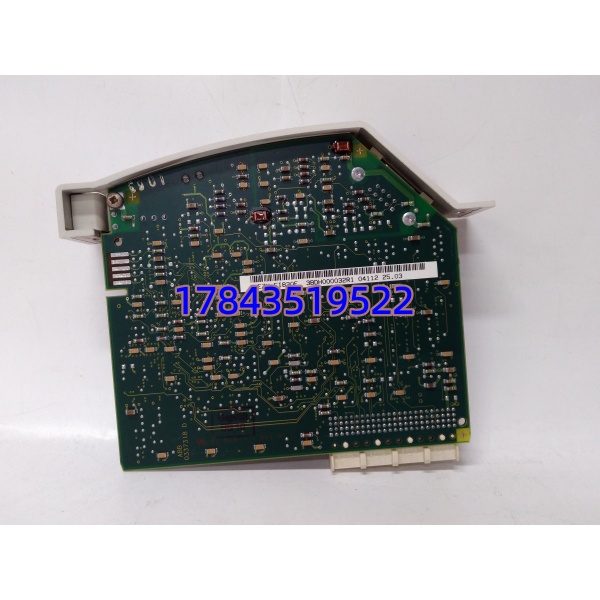

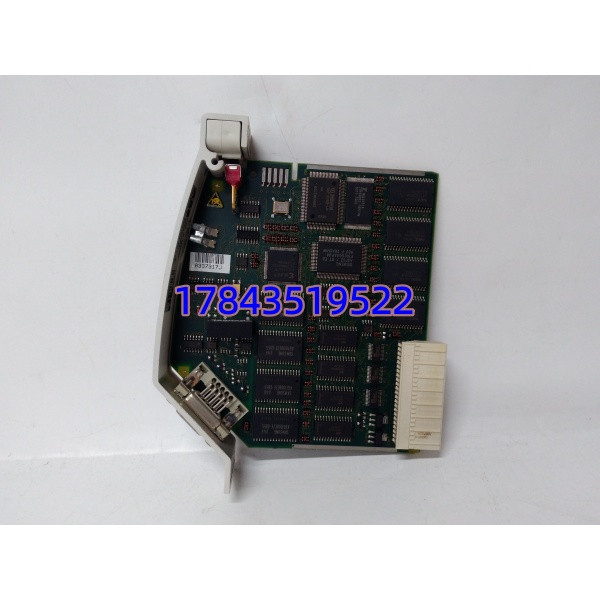

ABB FI830F（订货号 3BDH000032R1）是 Freelance AC800F 系统专用的PROFIBUS‑DP V1 主站模块，用于在过程控制与离散自动化中构建高速、实时的 DP 总线网络。模块作为 AC800F 控制器的扩展卡，可配置为单主站或冗余主站，支持 DP‑V0/DP‑V1 混合从站，最多可管理 124–126 个 DP 从站，适用于工厂级大规模 I/O 与设备集成。
ABB FI830F 3BDH000032R1
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | FI830F，3BDH000032R1 |
| 协议 | PROFIBUS‑DP V1（兼容 V0） |
| 传输速率 | 9.6 kbps ~ 12 Mbps（自适应） |
| 从站数量 | 最多 126 个 / 网段 |
| 电气接口 | RS485，1500V AC 隔离 |
| 总线拓扑 | 线型，带终端电阻（内置 / 可选） |
| 工作电源 | 24 V DC ±10%，约 2.5 W |
| 工作温度 | -25°C ~ +60°C（工业级） |
| 尺寸（宽 × 高 × 深） | 28 × 155 × 125 mm |
| 重量 | 约 0.26 kg |
| 冗余 | 支持双模块冗余主站配置 |
ABB FI830F 3BDH000032R1
安装与接线要点
- 适配控制器：必须插入 AC800F 机架，与 PM802F 或 PM803F 配对。
- 总线接线：
- 总线电缆：PROFIBUS‑DP 专用屏蔽双绞线
- 接口：DB9 或 端子排（依版本）
- 首尾节点必须接终端电阻（模块内置或外部）
- 电源：外接 24 V DC，与控制器共地或隔离。
- 状态指示：LED 显示电源、总线活动、故障与冗余状态。
- 配置：通过 Freelance Engineering 软件设置波特率、从站地址与冗余模式。
ABB FI830F 3BDH000032R1
常见问题（FAQ）
Q1：FI830F 支持热插拔吗？A：支持在线插拔（带电更换），不影响运行中的总线通讯（需软件支持）。
Q2：与 FI820F 有何区别？A：FI830F 为高速 DP‑V1 主站（12 Mbps、冗余）；FI820F 为低速 / 经济型 DP 接口，不支持冗余与 V1 扩展功能。
Q3：可以替换旧款 3BDH000032R 吗？A：3BDH000032R1 是 R 版的升级兼容型号，硬件引脚完全兼容，可直接替换，需重新下载配置。
