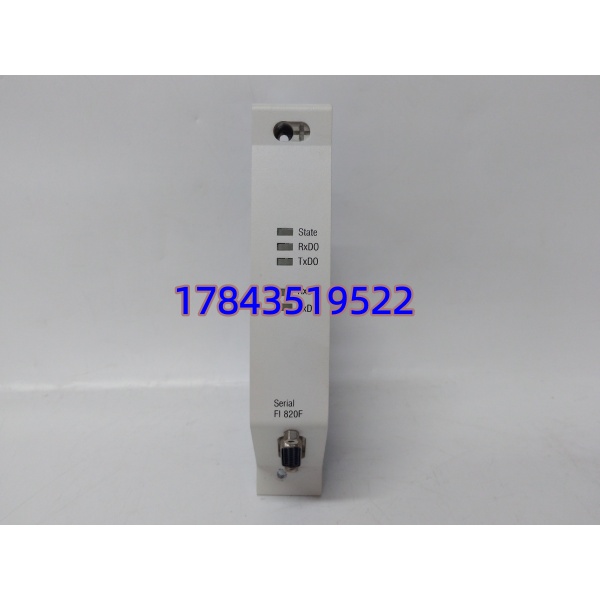

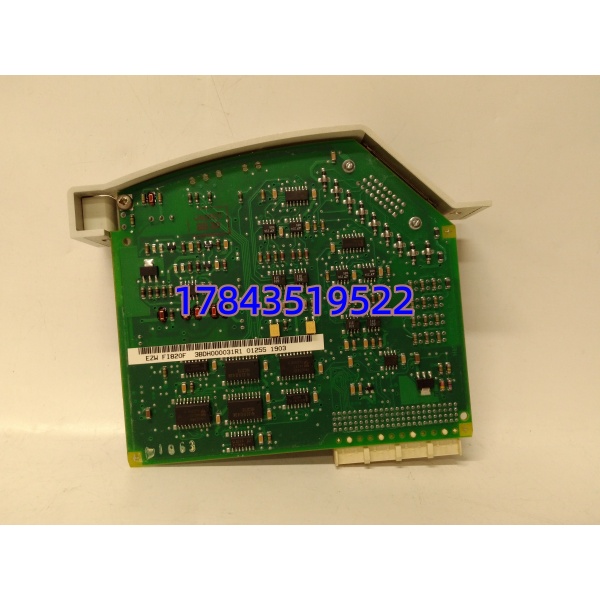

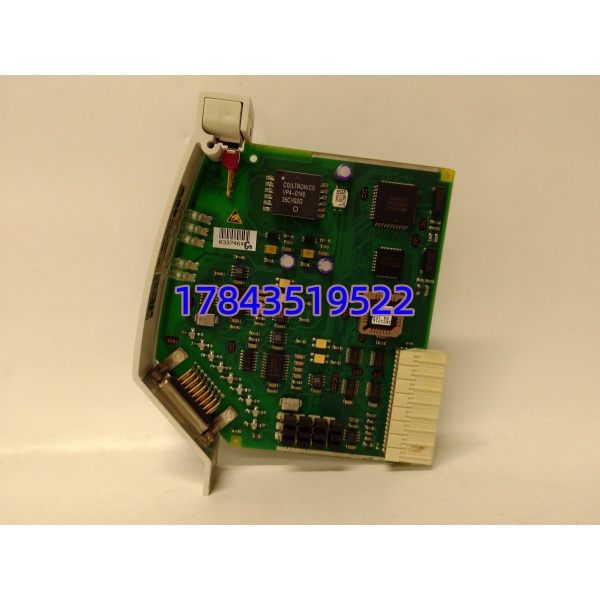

ABB FI820F 3BDH000031R1 | AC800F 串行现场总线模块

原价为：¥9,787.00。当前价格为：¥6,776.00。

  • 型号: FI820F 3BDH000031R1
  • 品牌: ABB（瑞典）
  • 系列: Freelance AC800F 控制系统系列
  • 核心功能: 双通道串行通讯，实现控制器与现场设备数据交互
  • 产品类型: 现场总线通讯模块（Fieldbus Module）
  • 关键规格: 双 RS-485 | Modbus RTU/Profibus DP | 1500V 隔离
我要购买
分类：

描述

产品深度介绍

ABB FI820F（3BDH000031R1）是 Freelance AC800F 系统专用的高性能串行现场总线模块，适配 PM802F/PM803F 控制器，作为系统与远程 I/O、仪表、第三方设备的通讯桥梁。

模块采用双通道 RS-485设计，支持 Modbus RTU、Profibus DP 等协议，具备 1500V AC 电气隔离，抗干扰能力强。支持热插拔，在线维护无需停机，广泛应用于电力、水处理、化工等中大型过程自动化项目。

ABB FI820F 3BDH000031R1

ABB FI820F 3BDH000031R1

关键技术规格

参数项 技术数值
型号 FI820F 3BDH000031R1
品牌 ABB
系统兼容 Freelance AC800F（PM802F/PM803F）
通讯通道 2×RS-485（双通道）
支持协议 Modbus RTU、Profibus DP
隔离电压 1500V AC（通道间 / 系统侧）
工作电压 24V DC（由背板供电）
功耗 约 2.5W
工作温度 -25°C ~ +70°C
防护等级 IP20
尺寸（高 × 宽 × 深） 155 × 28 × 125 mm
重量 0.145 kg
认证 CE、UL
ABB FI820F 3BDH000031R1

ABB FI820F 3BDH000031R1

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一

  1. 确认 AC800F 系统断电，背板无电压
  2. 准备防静电手环、十字螺丝刀、万用表
  3. 核对模块型号与控制器（PM802F/PM803F）兼容性

阶段二：拆卸旧模块（15 分钟）

  1. 松开机架面板卡扣，抽出旧模块
  2. 标记并断开 RS-485 通讯线（A/B 线、GND）
  3. 检查背板连接器针脚无弯曲、无氧化
  4. 清理插槽灰尘，确保接触良好

阶段三：安装新模块（15 分钟）

  1. 佩戴防静电手环，取出 FI820F 模块
  2. 对准插槽垂直推入，卡扣自动锁定
  3. 复刻原接线：通道 1/2 分别接 RS-485 A/B 线，屏蔽层单端接地
  4. 确认接线牢固，无短路风险

阶段四：上电配置与测试（20 分钟）

  1. 系统上电，模块 PWR 灯常亮，无 ALARM 告警
  2. 打开 Control Builder 软件，扫描识别模块
  3. 配置通讯参数：波特率（9600/19200）、地址、协议
  4. 通讯测试：连接 Modbus 从站，读写数据正常
  5. 带载运行 30 分钟，无报警、通讯稳定即为合格
ABB FI820F 3BDH000031R1

ABB FI820F 3BDH000031R1

质量透明化检测流程

  1. 入库验收检测
    • 来源追溯：原厂序列号官网核验，核对装箱单
    • 外观检查：电路板无腐蚀、无维修痕迹，接口完好
    • 附件核对：说明书、合格证齐全，防静电袋未拆封
  2. 上机功能测试
    • 测试环境：AC800F（PM803F）原厂测试机架
    • 测试内容：通电自检、双通道通讯校验、Modbus/Profibus 协议测试、24 小时老化运行
    • 测试记录：生成报告，可提供测试数据 / 视频
  3. 电气参数测试
    • 绝缘电阻：通道对地 > 20MΩ
    • 耐压测试：1500V AC 1 分钟无击穿
    • 通讯精度：数据传输误码率 < 10^-9
  4. 固件与配置验证
    • 固件版本读取（如 V1.2.0），配置文件备份
    • 冗余通讯测试：单通道故障时自动切换
  5. 最终质检包装
    • 质检员签字，贴 QC 合格标签
    • 防静电袋密封，气泡膜 + 纸箱加固，防潮防振



技术避坑指南

  1. RS-485 极性接反
    • 问题：通讯失败，模块报链路故障
    • 避坑：严格核对 A/B 线定义，用万用表测量电压（A 正 B 负）
    • 案例：现场接反 A/B 线，导致 Modbus 通讯超时，排查 2 小时解决
  2. 忽视终端电阻
    • 问题：总线信号反射，数据丢包、通讯不稳定
    • 避坑：总线首尾端接 120Ω 终端电阻，中间节点不接
    • 提醒：FI820F 通道内置终端电阻，通过 DIP 开关设置
  3. 接地不当引入干扰
    • 问题：电磁干扰导致通讯闪断、数据跳变
    • 避坑：通讯线用双屏蔽线，屏蔽层单端接地，远离动力电缆
    • 数据：动力线与信号线间距 > 30cm，干扰可降低 90%
  4. 固件版本不兼容
    • 问题：模块无法被控制器识别，或通讯异常
    • 避坑：核对控制器固件版本（需≥V4.5），必要时升级固件
    • 警示：老款 PM802F 固件过低，无法兼容新批次 FI820F



常见问题解答（FAQ）

Q1：FI820F 的作用是什么？A：作为 AC800F 系统的通讯接口，实现控制器与 RS-485 设备（Modbus 仪表、变频器、远程 I/O）的数据交互，扩展系统通讯能力。

Q2：支持热插拔吗？A：支持。可在线更换，无需停机，更换后自动同步配置，不影响系统运行。

Q3：可以直接替换旧型号吗？A：可直接替换同系列 ；替换老款 FI810F 需核对背板兼容性，重新配置通讯参数。

Q4：双通道可以同时运行不同协议吗？A：可以。通道 1 支持 Modbus RTU，通道 2 支持 Profibus DP，独立配置、互不干扰。

Q5：质保多久？A：全新原装提供 12 个月质保，支持序列号溯源，非人为损坏免费售后。

Q6：与 FI821F 有什么区别？A： 为双 RS-485 通道；FI821F 为双以太网通道（Profinet/EtherNet/IP），适配不同通讯需求。
