描述
产品详情

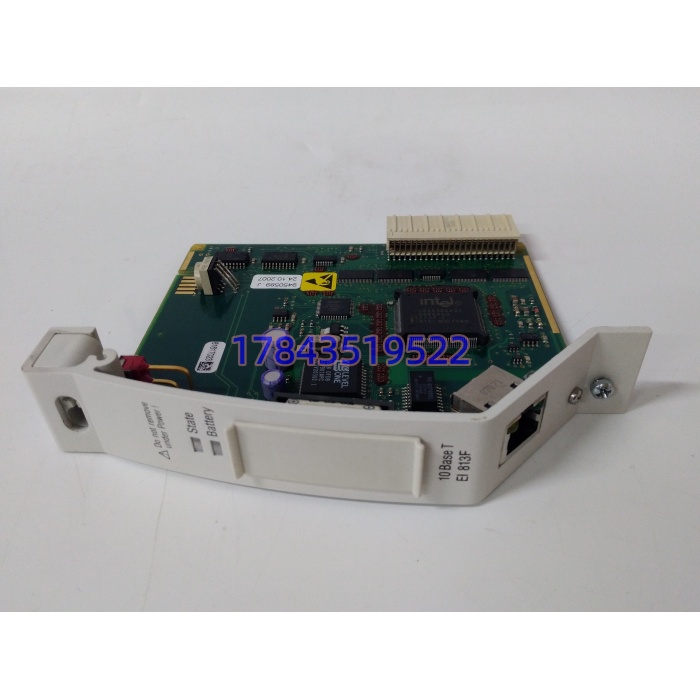

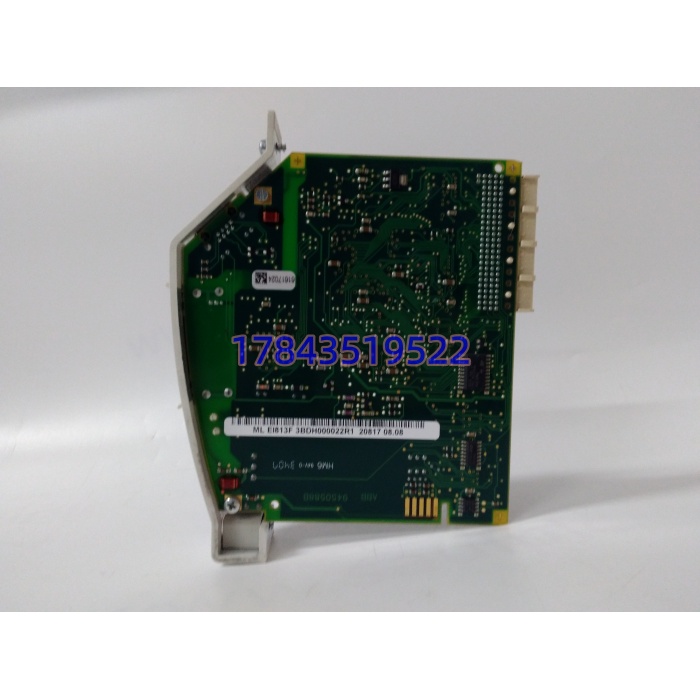

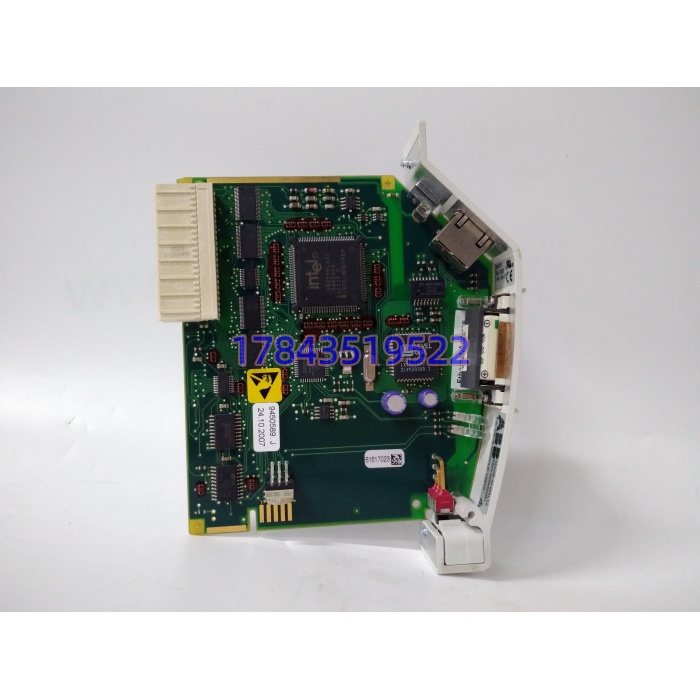

・型号：EI813F，3BDH000022R1・品牌：ABB・系列：Freelance AC800F
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 网络标准 | IEEE802.3 10BaseT，10Mbps（不支持 100M 自适应） |
| 物理接口 | 1 路屏蔽 RJ45 以太网口 |
| 支持协议 | TCP/IP、UDP、Modbus TCP（主站 / 从站） |
| 数据传输方式 | DMA 直接内存访问，减少主控运算开销 |
| 适配 CPU | PM802F、PM803F AC800F 控制器 |
| 供电方式 | 通过 AC800F 背板总线取电 |
| 功耗 | 约 2W |
| 状态指示灯 | RUN、ERR、LINK/ACT 状态 LED |
| 工作温度 | 0℃～+55℃ |
| 储存温度 | -40℃～+70℃ |
| 外形尺寸 | 118 × 45 × 102 mm |
| 模块重量 | 约 0.35kg |
| 组态软件 | Freelance Engineering（DigiVis） |
| 背板插槽 | AC800F 标准扩展插槽安装 |
产品介绍
EI813F 是 ABB Freelance AC800F DCS 专用以太网通讯模块，作为主控 PM802F/PM803F 的扩展网卡，用来打通控制器和上位监控、第三方 PLC、仪表网关的数据链路。模块仅支持 10Mbps 速率，是早年 Freelance 系统主流以太网方案。
坦白讲，很多现场容易混淆 EI813F 与 AC800M 系列通讯卡，二者背板总线、组态软件互不通用，不能跨平台替换。依托 DMA 传输机制，网络数据读写不会大量占用主控算力，适合长期稳定采集第三方 Modbus TCP 设备。短板是只有 10M 带宽，大批量点位并发通信时容易出现延迟；新项目早已淘汰，当前只作为老旧 Freelance 装置维护备件。
应用场景与行业案例
痛点切入：大量 2000～2015 年投运的 Freelance 系统依靠 EI813F 对接上位与现场第三方设备；网卡老化会造成画面卡顿、Modbus 点位断线；市面全新货源持续收紧，不存在通用兼容替代卡。
典型场景
- 化工装置：Freelance DCS 对接变频控制器、色谱分析仪，使用 Modbus TCP 采集工艺参数。
- 水处理厂区：水厂 AC800F 系统连接远程泵站 PLC，实现跨站点数据集中监视。
- 热电联产：锅炉辅机控制系统，DCS 与厂级 SIS 系统以太网数据交互。
- 造纸生产线：连续工艺装置，采集传动系统运行参数上传操作站。
真实案例江苏一家精细化工企业，Freelance 系统 间歇性断网，DigiVis 操作站点位频繁闪断。初期排查交换机、网线均无异常，更换交换机端口故障依旧。确认通讯模块硬件老化。采购同款 备件，停机窗口更换模块，在 Freelance 工程内核对 IP 地址、Modbus 映射表并重新下载配置。上线后网络抖动消失，第三方仪表通讯持续稳定。这类老款 10M 网卡，长期机柜高温环境下网口芯片容易逐步失效，单纯重启只能临时恢复。
