・型号：DSMB‑01C，料号 64691929・品牌：ABB・系列：ProControl P13（Advant OCS）DCS
规格参数

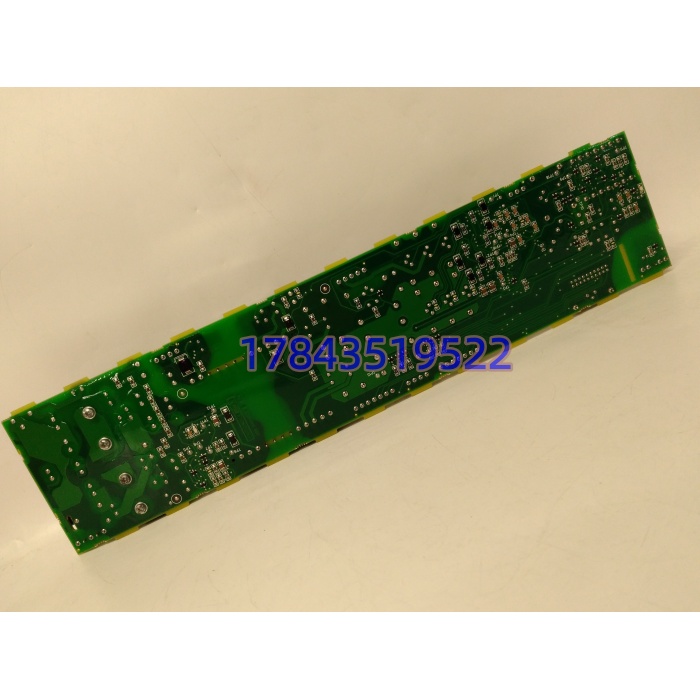

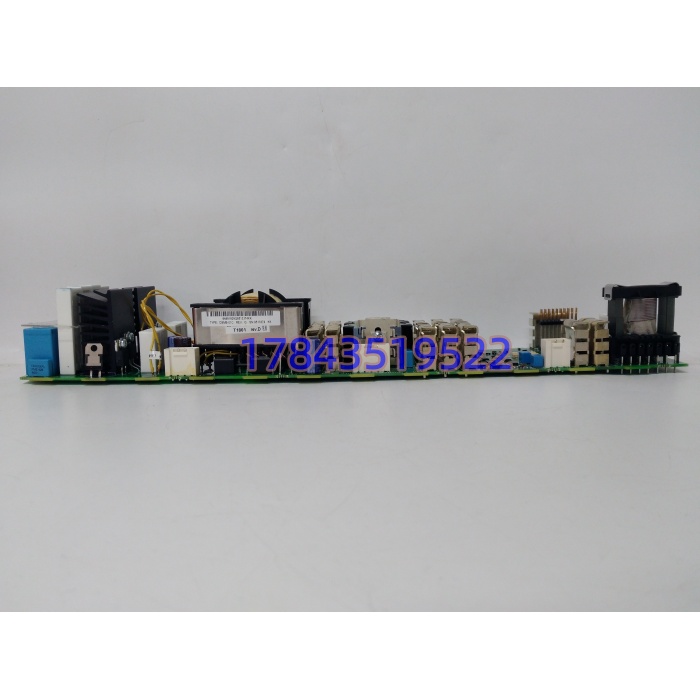

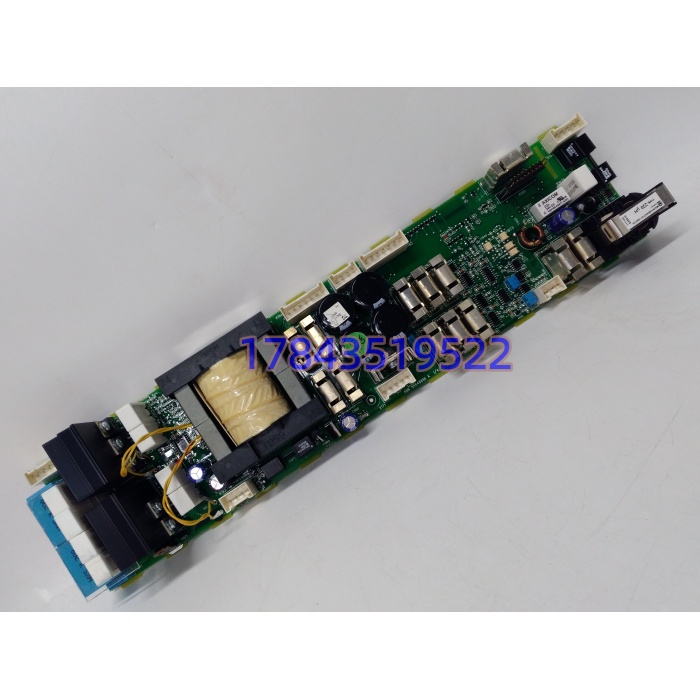

- 硬件形态：P13 机架长插卡 PCB 板，多组排线接插件，板上集成变压器、电容、DC‑DC 变换回路，前面板状态 LED 指示灯组。
- 电源输入：24VDC（‑20%/+20%）
- 输出：多路隔离稳压直流，为机架 CPU、I/O 卡件供电
- 保护功能：过流、过压、输出短路保护，故障 LED 告警
- 工作温度：‑20℃ ~ +60℃，控制柜内安装
- 存储温度：‑40℃ ~ +85℃
- 重量：约 0.95kg
- 原产地：瑞士
- 生命周期：原厂永久停产，LTB 最后一次采购已关闭，无全新原厂量产件，市面流通拆机、翻新测试备件。
- 选型提示：存在多个硬件修订版本；硬件版本必须和整套 ProControl P13 机架、CPU（70PR05B‑ES）匹配；不能用于 AC800M、6DD 等其它系统。
产品介绍
DSMB‑01C 64691929 是 ABB 老 ProControl P13 DCS 机架内部专用电源板。外部 24VDC 送入本板，经过变换、隔离稳压后，给机架里 CPU 和全部 I/O 板卡提供多路工作电源，同时具备短路保护，输出故障会点亮面板告警灯。
坦白讲，国内火电、化工很多老 Advant OCS/P13 装置还在服役。这块电源板一旦损坏，整机架直接失电停机。整套升级迁移到 800xA，逻辑转换、硬件更换工作量巨大，停机窗口极难争取，现场 MRO 一般会储备此备件。我现场碰到高发故障：电解电容老化鼓包漏液、DC‑DC 变换回路烧毁、输入输出接插件氧化接触不良；硬件修订版本不匹配，会出现输出异常、机架无法启动。
应用场景与行业案例
痛点切入：本板是 P13 机架整机供电核心，故障直接造成整套机架失电，全部控制逻辑、I/O、联锁全部失效，会导致装置降负荷甚至跳车。机柜高温、电容寿命到期、输入浪涌是主要损坏诱因。
典型场景：
- 火电行业：老机组 ProControl P13 DCS，锅炉辅机、汽机辅助控制系统机架供电。
- 石化化工：炼化装置 Advant OCS/P13 工艺控制机架。
- 冶金行业：钢厂老 ProControl P13 控制系统。
真实案例：我在某老电厂遇到，P13 机架 DSMB‑01C 板上电解电容老化，输出电压不稳，机架频繁随机重启，联锁保护处于高危状态。现场没有同修订版本备件，调货 8 天才拿到经过整机测试的电源板，更换后机架上电稳定，不再出现重启故障。之后班组把 DSMB‑01C 纳入一级 MRO 备件清单，定期检查 P13 系列板卡电容老化状态。
