描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 物料号 | 64691929 |
| 适配机型 | ABB ACS800 系列变频器 |
| 输入电压 | 三相 AC 380 V ~ 480 V |
| 输出电压 | 5 V、±15 V、24 V 多路隔离 |
| 保护功能 | 过压、过流、短路、过热保护 |
| 工作温度 | -20 ℃ ~ +70 ℃ |
| 板型结构 | 4 层 PCB，内置高频变压器 |
| 安装方式 | 变频器内部机架安装 |
| 尺寸 | 384 × 89.5 mm |
| 重量 | 约 0.95 kg |
| 质保 | 全新 12 个月，拆机 6 个月 |

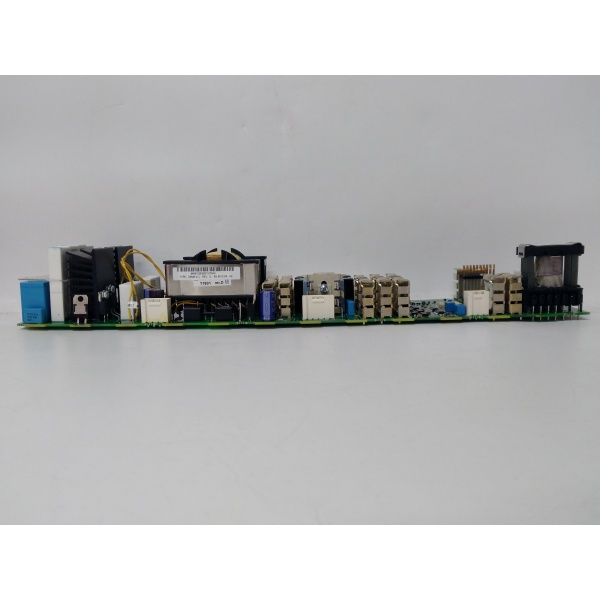

ABB DSMB-01C 64691929
产品深度介绍
DSMB-01C（64691929）是 ABB ACS800 变频器专用的主控电源板，承担整机控制回路、驱动回路、采样电路的供电任务，是变频器稳定工作的核心部件。它采用多路隔离设计，有效抑制工业现场干扰，保证控制信号不受电源纹波影响。
该电源板具备完整的电气保护机制，在电网波动、负载突变、短路等异常情况下可快速关断输出，避免损坏主控板和 IGBT 模块。因原厂已停产，目前流通均为库存与拆机备件，是维修 ACS800 系列的关键配件。
应用场景与行业案例
工业现场变频器一旦电源异常，整机直接停机无输出。很多钢厂、水泥厂的 ACS800 设备运行年限较长，DSMB-01C 因高温、粉尘、电网冲击容易出现无输出、带载能力下降等问题，一旦损坏整条产线都会停摆。
典型应用场景：
- 冶金轧钢设备用于轧机、卷取机 ACS800 变频器，在强振动、高粉尘环境下持续供电，保证传动系统稳定。
- 水泥矿山设备破碎机、磨机、辊压机变频驱动，适应长时间满负荷运行与频繁启停。
- 电厂辅机传动引风机、送风机、循环水泵变频控制，保障电厂连续稳定发电。
- 石油化工压缩机工艺压缩机、泵类负载驱动，满足防爆、长寿命、高可靠性要求。
真实案例：某钢厂热轧线 ACS800 变频器突然无显示，检修判定为 DSMB-01C 电源板损坏。原厂订货周期长达 6 周，生产线每日损失巨大。采购现货电源板后，2 小时内完成更换，变频器正常启动，避免了重大停产损失。
核心卖点与差异化
- 专为 系列设计，硬件引脚与接口完全匹配
- 多路隔离电源输出，抗干扰能力强，运行更稳定
- 内置多重保护，降低变频器二次损坏概率
- 上机即可使用，无需调试，缩短维修时间
- 经过通电带载测试，功能状态稳定可靠
- 现货库存，48 小时内可发出，快速解决停机问题

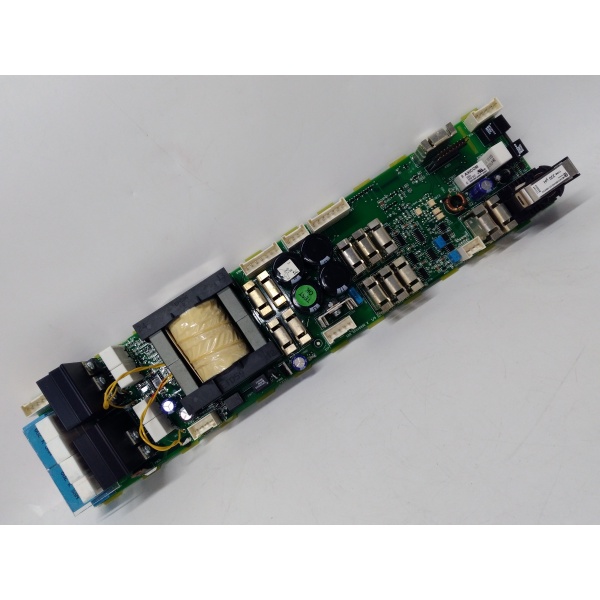

ABB DSMB-01C 64691929
替换与升级建议
✅ 直接替换（无需改动）
- DSMB-01C 64691929 ↔ DSMB-01C 64648896差异：物料批号不同，功能、电气参数一致，可直接互换
⚠️ 需核对功率段（不可随意代换）
- DSMB-01C 与 DSMB-02C差异：适配功率段不同，接口与输出能力有区别，必须按变频器功率选择
❌ 硬件不兼容
- 不可用于 ACS580、ACS880 等新型变频器原因：电源架构、接口定义完全不同，无法替换使用
采购建议：
- 维修 优先选同型号 64691929
- 关键设备建议常备 1 块作为应急备件
- 优先选择全新原装或严格测试的拆机件
