描述
产品详情

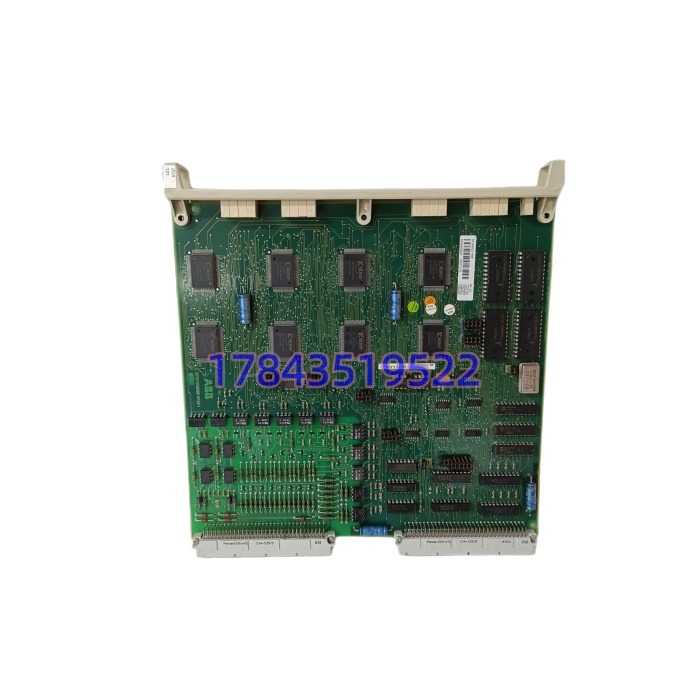

・型号：DSDP170・品牌：ABB・系列：Advant Controller 400 AC400 VME DCS
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 功能 | 脉冲计数、位置、转速、长度测量，适配增量编码器 RS‑422 信号ABB Group |
| 最大脉冲频率 | 2.5 MHzABB Group |
| 硬件接口 | VME 总线背板；外接编码器信号端子接口 |
| 供电 | VME 机箱背板供电，无独立电源 |
| 适用平台 | AC400 DCS VME 机箱；DSDP170K01/K02 为套件版本，物料号不同ABB Group |
| 工作温度 | ‑25℃～+70℃，控制柜无凝露环境honeywell-… |
| 存储温度 | ‑40℃～+85℃honeywell-… |
| 防护等级 | IP00，VME 机箱内部裸板使用 |
| 重量 | 约 0.38kg |
| 生命周期 | 原厂已停产，无全新原装；市场流通拆机备件；固件版本必须匹配 AC400 控制器基线ABB Group |
| 兼容边界 | 仅用于 AC400 VME 系统；不能直接用于其他 ABB DCS 平台；套件 DSDP170K01/K02 与本板物料号不等效，订货不能混代ABB Group。 |
产品介绍
DSDP170（57160001‑ADF）是 AC400 VME 系统专用脉冲计数板，专门处理增量编码器高速脉冲，计算设备位置、转速、位移长度，测量结果通过 VME 总线上交给控制器参与闭环控制，大量用在电厂、造纸、冶金老系统。
坦白讲很多采购分不清 DSDP170 裸板和 DSDP170K01/K02 套件，套件包含配套端子附件，57160001‑ADF 只是板本体。硬件插到 VME 槽位可以识别，固件版本和控制器不匹配会出现脉冲读数跳变、计数值丢失；编码器接线浪涌很容易打坏板卡输入通道，外观看不出损坏，必须上脉冲源才能验证通道好坏。存量老系统维修，备件到货建议做离线通道校验。
应用场景与行业案例
该板一旦故障，对应编码器位置、转速数据全部失效，闭环调节失控，会造成传动设备超速、定位跑偏，引发装置跳机。现场编码器侧接线短路、接地浪涌是该板通道损坏最常见诱因。
- 造纸厂老 AC400 控制系统：纸机传动辊编码器转速采集，整套速度闭环依赖该板测量数值，硬件架构固化，改造代价高。
- 电厂辅机老 VME 控制系统：大型辅机转速监测，编码器信号送入 DSDP170 做转速运算。
- 大修备件项目：备件到货优先离线上电，外接脉冲信号源校验计数通道，不要等到停机窗口才发现通道隐性损坏。
我在现场遇到过一个案例。某造纸厂 系统 DSDP170 其中一路计数通道损坏，纸机速度反馈异常。采购回一块标签 57160001‑ADF 拆机板，插入 VME 机箱主机识别板卡在位，下载硬件配置无报错。生产投运后，编码器读数随机跳变。排查编码器电缆、接地均无问题，核对固件版本，备件固件版本低于整机基线。刷写匹配固件版本后，脉冲计数值稳定，纸机恢复正常运行。事后台账备注：采购 DSDP170，除物料号之外，务必核对固件版本。
