描述
关键技术规格
- 输入通道：16 路数字输入
- 输入电压：24 VDC（±10%）
- 输入电流：约 10 mA / 通道
- 隔离方式：光电隔离，隔离电压 500 VAC
- 响应时间：≤ 1 ms
- 工作温度：-5 °C ~ +55 °C
- 功耗：≤ 4.6 W
- 通讯接口：背板总线（适配 Advant OCS 机架）
- 安装方式：标准机架插槽安装
- 尺寸（宽 × 高 × 深）：约 25 mm × 220 mm × 340 mm
- 重量：约 0.5 kg
产品深度介绍

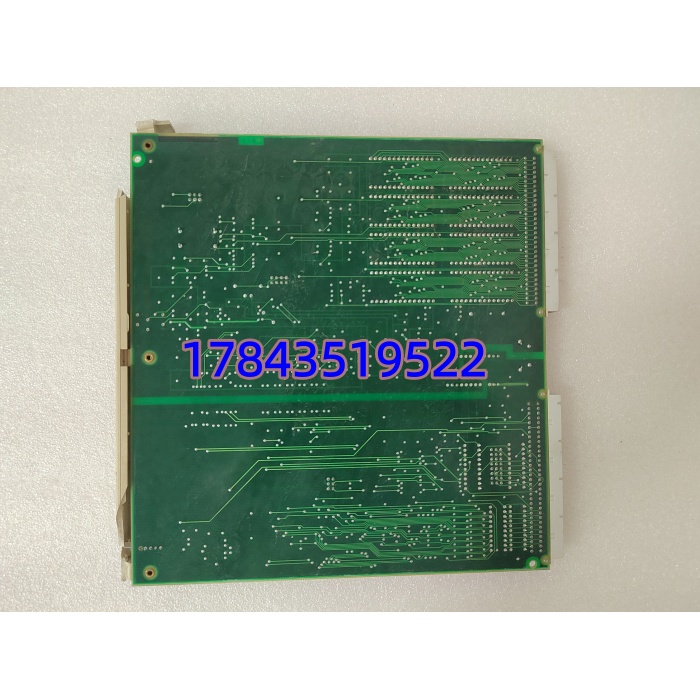

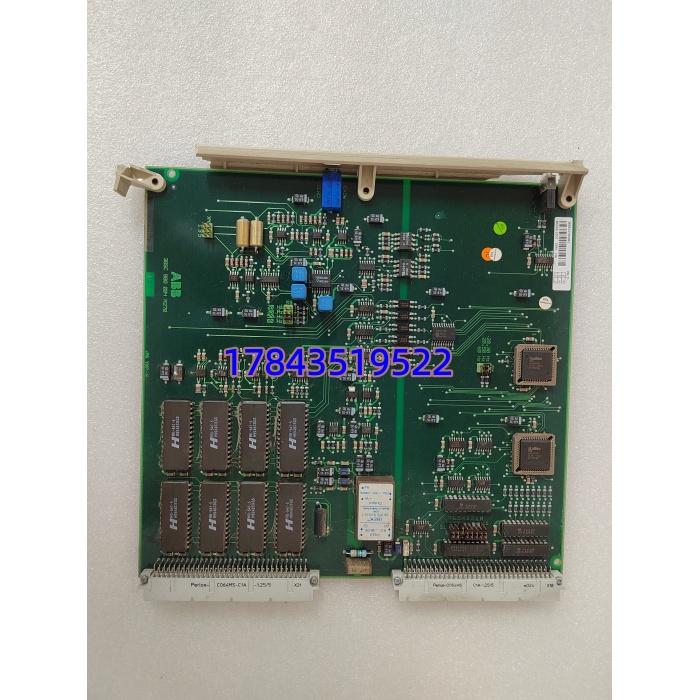

ABB DSDI146 3BSE007949R1 是 Advant OCS 系统配套的16 通道数字输入模块，用于采集现场开关、继电器、接近开关等设备的 24VDC 开关信号，并通过背板总线上传至控制器。模块采用光电隔离设计，有效阻隔现场干扰，保障信号稳定传输。
产品工业级设计，支持热插拔，维护时可单独更换，不影响系统运行。适用于连续生产工况，长期运行稳定可靠。
应用场景与行业案例
工程痛点
现场数字信号不稳定、干扰大，易导致系统误判、报警误触发或设备误动作。普通输入模块隔离差、抗干扰弱，无法满足工业环境要求。DSDI146 采用光电隔离，抗干扰强，保障信号准确采集。
典型应用场景
- 电力行业 – 电厂辅机控制采集泵、风机、阀门限位开关信号，上传 DCS 系统，实现状态监控与联锁保护。
- 石油化工 – 装置联锁系统采集紧急停车按钮、安全阀、火焰检测器等关键开关信号，保障生产安全。
- 冶金行业 – 生产线联锁采集轧机、输送设备的限位、急停信号，实现设备联动与安全防护。
- 水处理 – 泵站与加药系统采集液位开关、压力开关、阀门反馈信号，实现自动控制与远程监控。
真实案例
某化工厂 DCS 系统中多台泵的运行反馈信号频繁波动，导致系统报警频繁，运维压力大。排查发现旧输入模块隔离性能差，受电机启停干扰严重。更换为 DSDI146 后，信号稳定，报警消除，系统运行恢复正常，大幅减少运维工作量。
核心卖点与差异化
- 16 通道高密度：单模块 16 路输入，节省机架空间，降低成本。
- 光电强隔离：500V 隔离电压，抗干扰能力强，适配恶劣工业环境。
- 快速响应：响应时间≤1ms，实时捕捉现场信号变化。
- 热插拔支持：在线更换不影响系统运行，减少停机时间。
- 原厂兼容：完美适配 ABB Advant OCS 系统，即插即用，无需配置。
