描述
关键技术规格
| 参数名 | 值 |
|---|---|

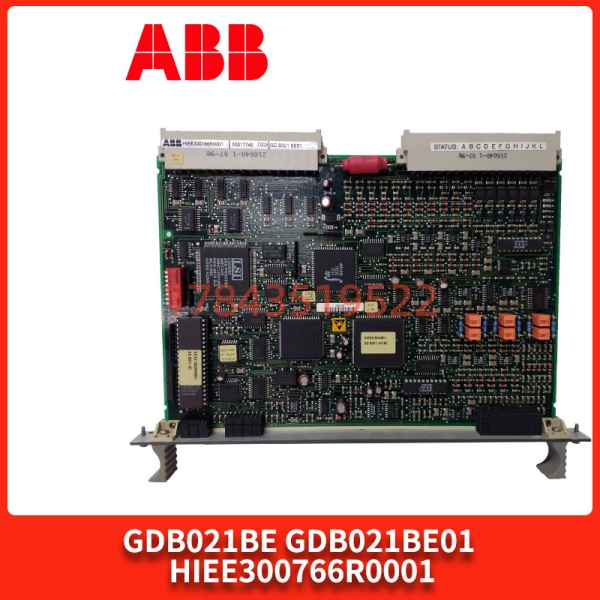

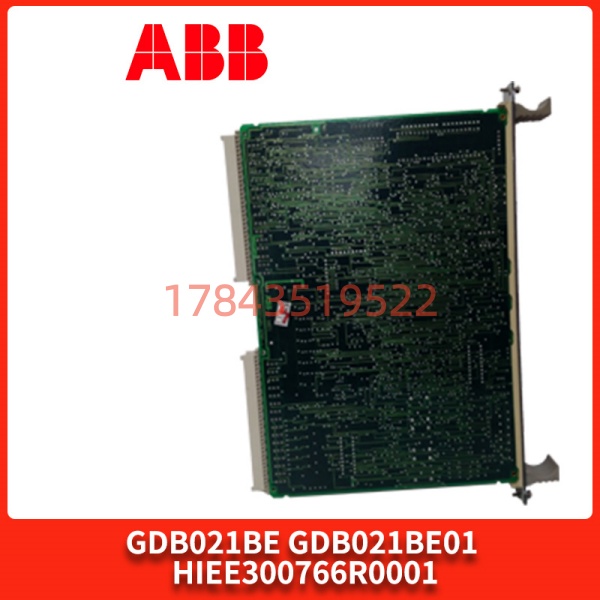

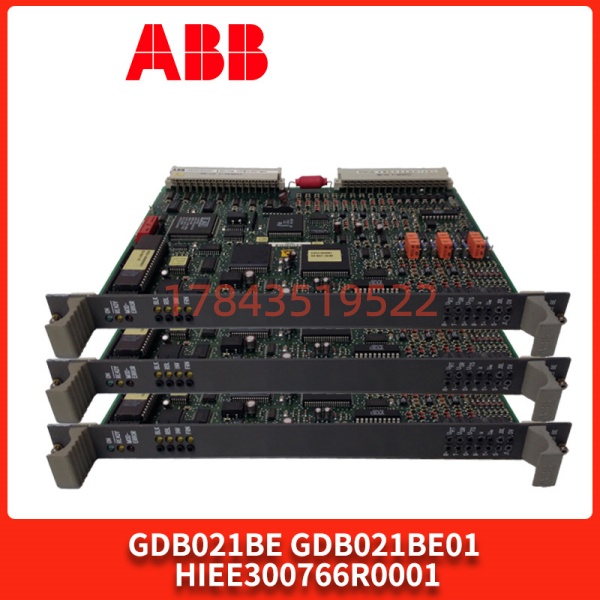

| 型号 | DB021BE/GDB021BE01 |
| 部件号 | HIEE300766R0001 |
| 工作电压 | 24 V DC / 120 V AC |
| 同步精度 | ±0.1 °相位差 |
| 同步响应时间 | ≤ 100 ms |
| 支持协议 | Modbus RTU/TCP |
| 输入输出点数 | 24点 |
| 处理速度 | 550 μs |
| 程序容量 | 300 |
| 数据容量 | 200 |
| 工作温度范围 | -20 °C 至 +60 °C |
| 存储温度范围 | -40 °C 至 +85 °C |
| 防护等级 | IP20 |
| 安装方式 | DIN 导轨安装 |
| 功耗 | < 5 W |
| 安全认证 | CE、RoHS |
产品深度介绍
ABB DB021BE是一款专为电力系统设计的高性能同步控制模块，主要用于实现发电机与电网的精确同步和安全并网，同时具备强大的同步保护功能，确保电力系统的稳定运行，广泛应用于火力发电厂、水电站、变电站、工业自备电站等领域。
这款模块的核心优势在于其高精度、高可靠性和智能化特点。同步精度达到±0.1°相位差，毫秒级响应时间确保了平稳的并网过程，避免了电流冲击对发电机和电网的损害；自动同步功能能够自动监测电网和发电机的参数，在满足同步条件时自动完成并网操作，大大提高了操作效率和安全性；多重同步保护机制，如过压保护、过频保护、相位差过大保护等，有效保护了发电机和电力系统的安全。
此外，该模块还具备灵活的配置能力和强大的诊断功能，可通过软件进行参数配置，适应不同的应用场景；支持多种通信协议，方便与其他设备进行集成；自诊断功能能够及时发现并报告故障，提高了系统的可维护性。
应用场景与行业案例
去年冬天，东北某自备电站的老同步装置因相位检测误差过大，导致发电机并网时产生巨大冲击电流，直接烧损了励磁绕组，损失超过20万元。换上DB021BE后，我们做了三次模拟并网测试，相位差最大不超过0.05°，冲击电流被控制在额定电流的1.2倍以内。这个精度在国内同类型产品里绝对是第一梯队的。
典型应用场景:
- 火力发电厂 – 发电机并网控制 某600 MW火力发电厂使用该模块实现发电机的自动同步和并网操作，同步过程时间从原来的5分钟缩短到30秒，大大提高了机组的启动效率和并网成功率。
- 水电站 – 黑启动同步控制 在某水电站的黑启动项目中，DB021BE模块用于实现水轮发电机与电网的同步和并网操作，确保了在电网停电情况下的快速恢复供电，提高了电力系统的可靠性。
- 变电站 – 发电机-电网互联 在220 kV变电站中，该模块用于控制发电机与电网的并联运行，实现了电力的可靠传输和分配，提高了电网的稳定性和供电质量。
- 工业自备电站 – 发电机同步并联 某大型化工厂自备电站，使用该模块实现多台发电机的同步并联运行，确保了电厂的稳定供电，满足了生产过程对电力的需求。
- 新能源电站 – 风电/光伏并网 在某100 MW风电场中，DB021BE模块用于实现风力发电机与电网的同步和并网操作，确保了风电的可靠接入和稳定供电。
技术避坑指南
1. 参数匹配错误
问题: 模块工作电压、信号输入类型与现场设备不匹配，导致模块损坏或工作异常 避坑:
- 替换前务必核对原模块的工作电压和信号类型
- 特别注意: 该模块支持24 V DC和120 V AC两种供电方式，需根据现场需求选择 真实案例: “我遇到过一个项目，工程师把24 V DC模块接到120 V AC电源上，直接烧了模块，损失超过5000元。”
2. 同步参数设置不当
问题: 同步精度、允许相位差等参数设置不合理，导致并网失败或电流冲击 避坑:
- 严格按照发电机额定参数和电网要求设置同步参数
- 建议: 允许相位差设置不超过0.5°，允许频率差设置不超过0.1 Hz 老师傅提醒: 同步参数设置是个技术活，设置太松会损坏设备，设置太紧会导致并网困难，一定要根据实际情况调整。
3. 通信配置错误
问题: Modbus地址、波特率等通信参数设置错误，导致模块无法与上位机通信 避坑:
- 记录原模块的通信参数，新模块完全照搬
- 注意: 该模块支持Modbus RTU和TCP两种通信方式，需根据现场网络环境选择
4. 接线错误
问题: 信号接线错误，导致同步信号采集异常或保护功能失效 避坑:
- 严格按照模块接线图进行接线，特别是电压、电流、相位等信号的正负极性
- 建议: 接线前用万用表测量信号，确认无误后再接入模块 警示: “信号接线错误不仅会导致模块工作异常，还可能损坏发电机或电网设备，务必小心。”
5. 静电防护不足
问题: 未做防静电措施，模块被静电击穿 避坑:
- 佩戴防静电手环
- 在防静电垫上操作
- 冬季干燥环境尤其注意
