描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 3ASC25H208（DATX100） |
| 通道配置 | 16 路脉冲输入 / 输出通道 |
| 工作电压 | DC 24V ±10% |
| 隔离电压 | 500V AC，电气隔离 |
| 单路负载电流 | 最大 100 mA（26.4V DC） |
| 工作温度 | -25 ℃ ~ +70 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 外形尺寸 | 215 × 200 × 35 mm |
| 重量 | 约 1.06 kg |
| 通讯接口 | 以太网、RS485 |
| 保护功能 | 过压、过流保护 |
| 认证 | CE、RoHS 合规 |
产品深度介绍

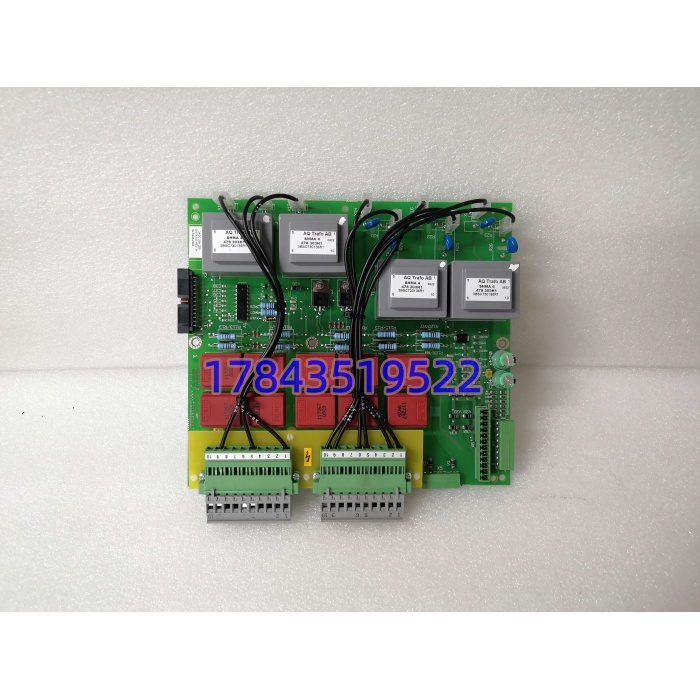

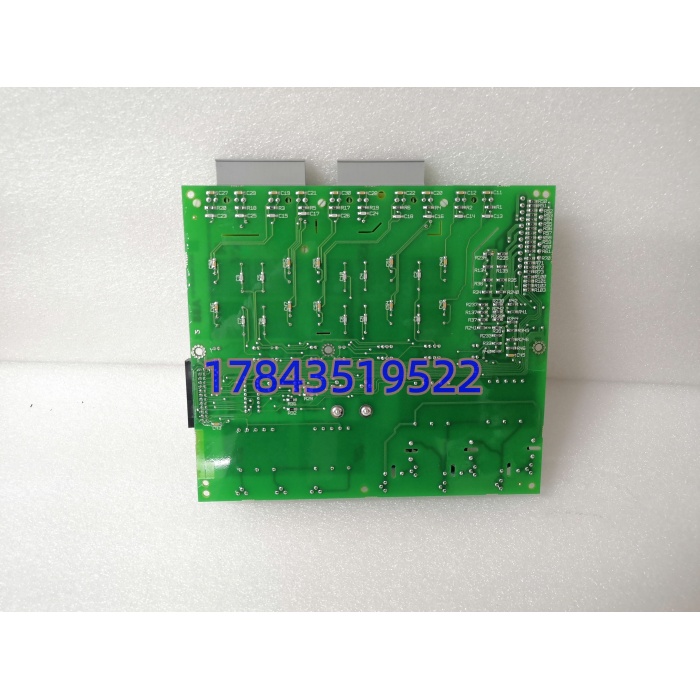

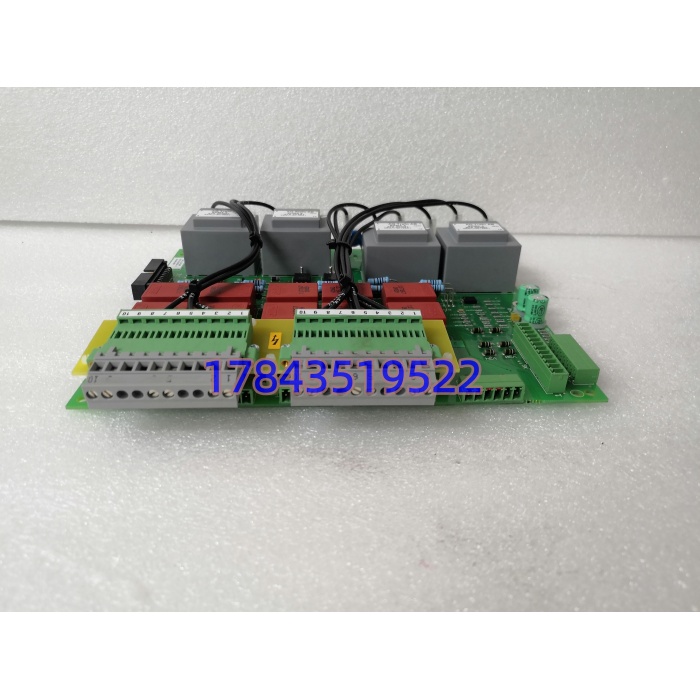

3ASC25H208（DATX100）是 ABB 专为工业驱动系统设计的脉冲变压器板，核心作用是将控制侧弱电脉冲信号，经电气隔离后转换为驱动功率器件的强触发脉冲，常见于晶闸管整流器、IGBT 逆变器等设备。模块采用一体化板卡设计，集成脉冲转换、隔离放大与短路保护电路，16 路通道独立工作，单路故障不影响整体运行。
该模块具备强抗干扰能力，可在高电磁噪声环境下稳定传输脉冲信号，避免误触发或信号丢失。支持热插拔，配合 ABB 标准机架使用时，可在线更换维护，减少系统停机时间。作为驱动系统的信号接口核心，它直接决定功率器件的触发精度与系统运行稳定性。
应用场景与行业案例
工业驱动系统中，功率器件触发信号需同时满足电气隔离与高精度时序要求。若脉冲信号隔离失效或时序偏差，易导致晶闸管误导通、IGBT 烧毁，甚至引发整个驱动单元短路停机，严重影响生产线连续运行。
典型应用场景:
- 电力行业 – 高压直流输电（HVDC）用于换流阀晶闸管触发控制，将控制系统指令转换为同步触发脉冲，保障高压电能转换稳定。
- 冶金行业 – 轧机传动系统配合大功率直流调速装置，控制电枢回路晶闸管整流，实现轧辊转速高精度调节。
- 轨道交通 – 牵引变流器驱动 IGBT 功率模块，完成牵引电能的交直流转换，适配机车复杂工况下的动力控制。
- 新能源 – 光伏 / 风电变流器实现并网逆变器功率器件的脉冲触发，保障电能质量符合电网标准。
案例：某钢铁厂轧机驱动系统改造去年秋季，华东一家钢铁厂的 1# 粗轧机频繁出现晶闸管烧损故障，每月停机抢修 2-3 次，严重影响产能。技术人员排查后，确定是原脉冲板信号隔离性能下降，导致触发时序错乱。
原厂订货周期 6 周，生产无法长时间等待。我们提供全新原装 3ASC25H208（DATX100），到货后利用计划停机窗口完成更换。调试后，16 路通道触发时序完全同步，驱动系统运行稳定，后续半年未再出现功率器件烧损问题。
该钢厂随后将此模块纳入关键备件清单，用于全厂同型号轧机驱动系统的维护储备。
