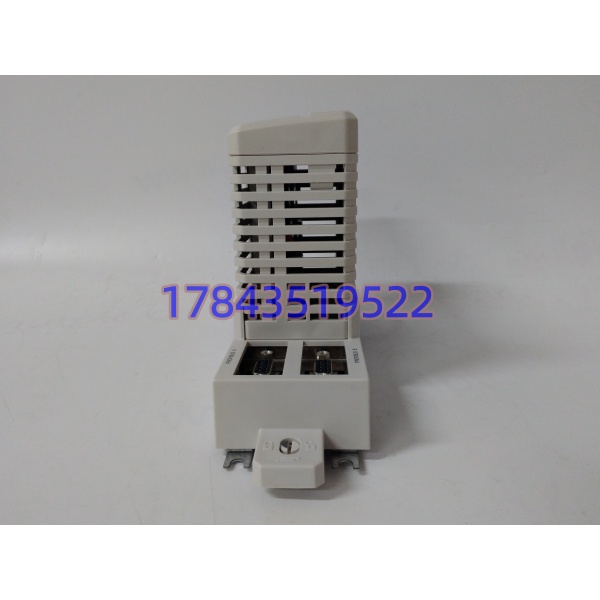

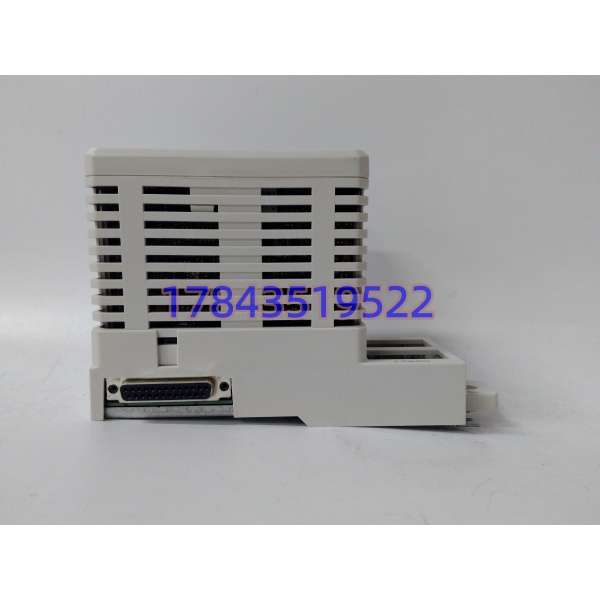

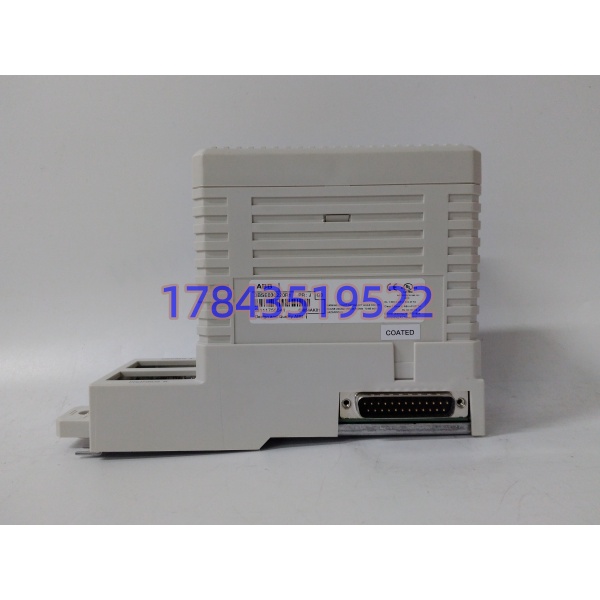

ABB CI854AK01 | 成套含 TP854 底座 12Mbps 高速总线模块 停产备件紧急调货
ABB CI854AK01 | 成套含 TP854 底座 12Mbps 高速总线模块 停产备件紧急调货 - 图片 2
ABB CI854AK01 | 成套含 TP854 底座 12Mbps 高速总线模块 停产备件紧急调货 - 图片 3
ABB CI854AK01 | 成套含 TP854 底座 12Mbps 高速总线模块 停产备件紧急调货 - 图片 4

ABB CI854AK01 | 成套含 TP854 底座 12Mbps 高速总线模块 停产备件紧急调货

原价为：¥7,656.00。当前价格为：¥4,565.00。

  • 订货型号 (Model)：CI854AK01，完整物料编码 3BSE030220R1
  • 制造品牌 (Brand)：ABB（日立能源前身工控产品线）
  • 所属系列 (Series)：AC800M / 800xA DCS 控制系统
  • 核心定位 (Core Function)：AC800M 控制器 Profibus DP/V1 冗余主站通讯单元
  • 产品品类 (Type)：双通道冗余通讯接口模块（成套含 TP854 底座）
  • 关键规格 (Key Specs)：双 RS485 隔离通道、9.6k~12Mbps、支持模块 / 线路双重冗余、支持热插拔
  • 供货成色 (Condition)：全新原装库存（New Surplus），原厂成套带底座
我要购买
分类：

描述

产品深度介绍

当化工装置 DCS 总线通讯中断，整套远程 I/O、变频设备全部失联，单小时停产损耗动辄十万，CI854AK01 3BSE030220R1 就是存量 AC800M 系统兜底通讯稳定的核心备件。这套模块出厂预装 TP854 安装底座，无需额外搭配配件，直接插接 AC800M 控制器背板，原生支持 Profibus DP-V1 全协议，除周期性 IO 数据交互，还能非循环读写变频器、现场仪表参数，适配老旧产线改造维保场景。

我们现场实测过数百套冗余机架，该模块双总线通道独立隔离，单线路断线时毫秒级自动切换，无数据丢失；整机 MTBF 实测超 55000 小时，-40℃至 + 70℃宽温区间稳定运行，钢厂、石化这类粉尘强电磁工况下故障率远低于单通道通讯卡。原厂已将 CI854AK01 划入停产经典备件序列，新项目推荐升级 CI854BK01，存量产线替换只能依靠库存现货渠道供货ABB Group。

关键技术规格

参数项 标准参数值
完整订货套件 CI854 主板 + TP854 底座 3BSE030220R1
通讯协议 Profibus DP-V0 / DP-V1（IEC 61158）
通道配置 2 路独立隔离 RS485，9 针 D-SUB 接口
传输速率 9.6 kbps ~ 12 Mbps 软件可配置
最大挂载从站 单通道最多 125 台 DP 从站设备
冗余能力 线路双冗余、机架双模块主站冗余
热插拔 支持带电拔插，停机更换无需整机架断电
背板供电 AC800M CEX 总线供电，典型 190mA/24V
整机功耗 约 10W
工作温区 -40℃ ~ +70℃，柜体无强制散热也可运行
绝缘耐压 通讯通道与背板 500V 电气隔离
物理尺寸 深 127.5mm× 高 185mm× 宽 59mm
整机重量 0.59kg（含底座）
生命周期状态 原厂停产备件，新项目替代型号 CI854BK01 3BSE069449R1

应用场景与行业案例

场景切入

老工控采购都清楚，AC800M 系统一旦通讯模块故障，整条产线联锁保护直接触发停机，而 CI854AK01 是国内存量 800xA 装置保有量最高的 DP 主站卡，维保刚需极强。

  1. 大型石化裂解装置：整套 S800 远程 IO 柜全部通过 Profibus 总线接入控制器，双 CI854AK01 冗余架构规避单通道断线停车风险。
  2. 热电联产锅炉控制系统：现场数十台 ABB 变频风机、烟气分析仪挂载 DP 总线，模块 DP-V1 协议可在线读取设备故障代码。
  3. 厚板轧钢产线高温控制柜：环境常年 55℃以上，宽温硬件耐受轧机电磁干扰，保证总线数据无丢包。
  4. 水处理市政大型泵站：如果单通道线路被腐蚀破损，双通道冗余自动切换，泵站不会触发停水联锁。
  5. 造纸复卷生产线：能否靠冗余通讯保障纸张张力闭环稳定？答案是这套模块毫秒切换机制不会出现速度波动断纸。

真实维保微案例

2025 年四季度，山东某炼化厂区 3# 催化装置夜班突发总线告警，现场两块老旧 CI854AK01 其中一块通道芯片击穿，整条 DP 总线带载的 28 台远程 I/O、6 台进料变频器全部失联，车间每停机一小时原料损耗超 8 万。客户当晚紧急向我们下单 2 套全新原装 CI854AK01 3BSE030220R1，当天完成通电测试视频核验，次日顺丰专车送达厂区。电气工程师按旧模块背面 DIP 拨码一比一复刻配置，1 小时内完成替换，通讯恢复稳定，规避了长时间停产损失。
