描述
关键技术规格
表格
| 参数项 | 技术参数 |
|---|---|
| 完整物料编号 | AI810 / 3BSE008516R1 |
| 通道配置 | 8 路单端模拟输入，8 通道一组对地隔离 |
| 支持信号类型 | 电流：4-20mA、0-20mA；电压：0-10V、2-10V |
| 采样分辨率 | 12 位 ADC 模数转换 |
| 测量精度 | 典型 ±0.1% 满量程 |
| 输入阻抗 | 电流回路 250 Ω；电压回路 290 kΩ |
| 通讯兼容 | 支持 HART 透传，搭配 HM810 多路 HART 复用器使用 |
| 短路保护 | 内置 PTC 自恢复保险，耐受 30 V 直流过压不损坏 |
| 单通道更新周期 | 8 ms，整机全通道扫描周期≤140 ms |
| 最大现场线缆长度 | 600 m |
| 整机功耗 | 1.5 W；5V 总线 70 mA，24V 供电 40 mA |
| 适配端子基座 | TU810、TU812、TU814、TU830 系列 MTU 端子单元 |
| 工作环境温度 | 0 ℃ ~ +55 ℃，存储 – 40 ℃ ~ +70 ℃，无凝露 |
| 防护等级 | IP20，ISA G3 防腐工业等级 |
| MTBF | 198,000 小时 |
| 合规认证 | CE、UL、ATEX Zone2、船级社 DNV-GL |
产品深度介绍

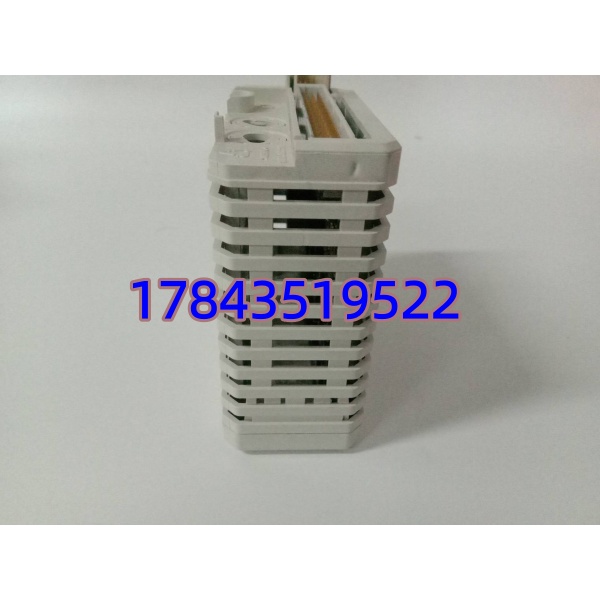

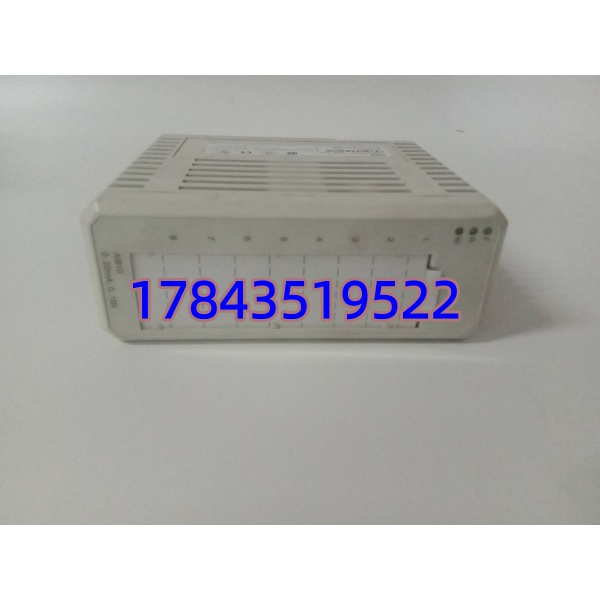

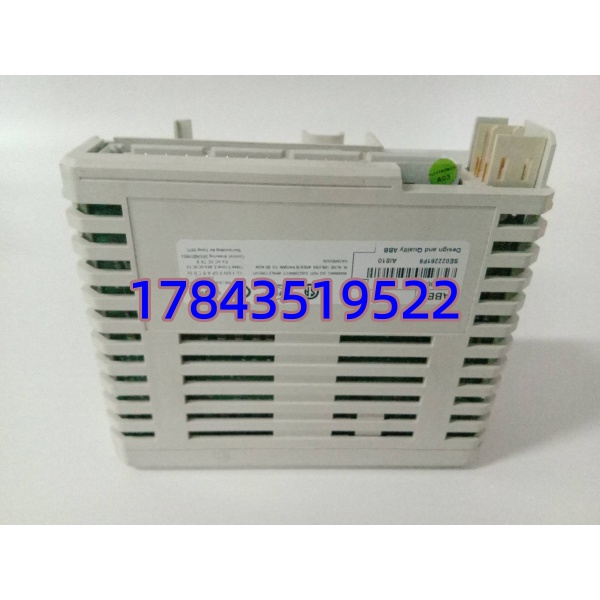

ABB AI810（3BSE008516R1）是 S800 I/O 标准 8 通道模拟量输入卡，为 ABB 800xA 分布式控制系统、AC800M PLC 配套开发，专门采集工业现场变送器输出的连续工艺信号。模块全部通道共用一组隔离屏障，有效隔绝控制柜与现场大地电位差干扰；通道量程全部在 Control Builder M 软件内组态，无需改动硬件跳线，适配两线制、四线制压力、液位、温度变送器。内置回路断线、超量程硬件诊断，面板三色指示灯直观反馈模块运行、故障、超限状态，支持系统冗余 I/O 架构搭建，适配连续生产高可靠工艺回路。整机窄体 45 mm 标准 S800 尺寸，DIN 导轨基座安装，可同机架混合搭配 DI、DO、AO 各类 I/O 卡件。
应用场景与行业案例
工程痛点
炼化、电厂、造纸装置大量温度、压力闭环回路依靠 AI810 采集信号，模块通道漂移或回路断线会直接导致调节失控。原厂标准订货周期 2-3 个月，连续工艺装置降负荷人工监控单日损耗高，现货备件可快速完成更换抢修，压缩停工窗口。
典型应用场景
- 石油炼化装置 – 精馏塔、反应釜工艺采集采集塔顶温度、釜内压力、进出料流量 4-20mA 信号，参与温度、液位闭环调节。
- 火力发电厂 – 锅炉、汽机辅控系统炉膛负压、汽包水位、轴承温度变送器信号采集，保障机组联锁保护可靠触发。
- 造纸生产线 – 烘干、涂布工段控制烘缸温度、浆料液位、涂布张力变送信号采集，稳定纸张成品厚度均匀度。
- 水处理厂 – 污水、净水 SCADA 系统溶解氧、pH 值、储罐液位模拟信号采集，远程监控加药、曝气设备运行状态。
- 天然气压缩站 – 机组状态监测进出口压力、轴承温度 HART 变送器信号采集，支持远程仪表校准。
真实抢修案例
某华北燃气压缩站 2 号机组配套 AI810 其中两路通道读数漂移，中控压力曲线持续震荡，调度要求机组降负荷运行。联系原厂调货周期 10 周，我方库存完成 24 小时满载老化测试当日发出，3 天送达现场。停机 2 小时完成模块热插拔更换，下载原通道量程组态后，8 路压力、温度读数稳定，机组恢复满负荷运行。
核心卖点与差异化
- 软件自由切换电流 / 电压量程，无需更换硬件跳线，适配车间混合规格变送器，减少备件种类储备
- 8 通道分组隔离设计，对比单通道隔离模块采购成本更低，同时有效抑制电机、变频器电磁干扰
- 原生支持 HART 信号透传，搭配复用器可在线校准现场仪表，无需中断控制回路
- 出厂执行 24 小时满载老化 + 高低温循环测试，每块附带完整纸质测试报告，可提供测试实拍视频核验
- 全新原装原厂编码齐全，整机带 PTC 短路自恢复保险，减少现场过压损坏概率
- 发货提供 12 个月硬件质保，远程协助通道量程组态、HART 通讯调试
